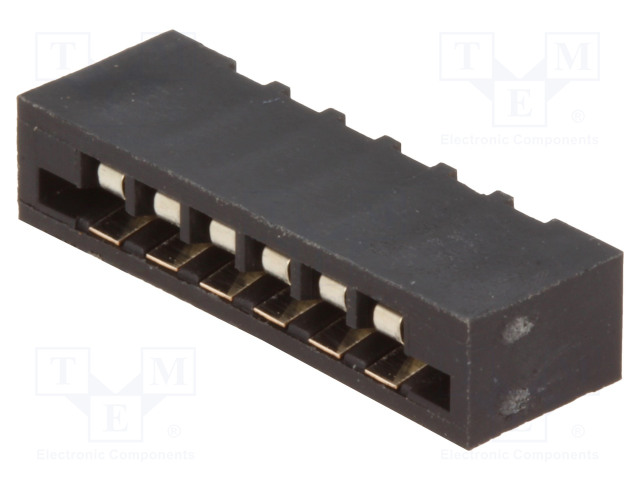

Разъем сигнальный DS1020-06ST1D
У поставщика
У поставщиков
16 572 шт.
Норм. уп.: 58
Цены поставщиков
Склад 39
В наличии:8 985 шт.
Срок поставки: до недели
Норм. уп.: 58
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,82 |
| от 245 | 14,64 |
| от 402 | 13,41 |
| от 671 | 12,44 |
| от 1 120 | 11,76 |
Склад 14
В наличии:5 880 шт.
Срок поставки: до 7 дн.
Норм. уп.: 58
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 4,94 |
Склад 13
В наличии:1 707 шт
Срок поставки: до недели
Норм. уп.: 58
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,88 |
| от 174 | 11,37 |
| от 348 | 10,12 |
| от 638 | 9,17 |
| от 1 276 | 8,46 |
Описание
Сигнальный разъем DS1020-06ST1D от CONNFLY предназначен для надежного соединения проводов в электронных устройствах. Модель рассчитана на 6 контактов и выполнена в компактном корпусе для плотного монтажа. Подходит для использования в промышленной автоматике и контрольно-измерительной аппаратуре.
Технические характеристики
| Тип | сигнальные |
| Шаг | 2.54±0.1mm |
| Серия | DS1020 |
| Корпус | FFC/FPC connector, 2.54mm pitch, LIF, T/H |
| Напряжение, В | AC 500V (dielectric withstanding, per minute) |
| Материал | Contact: Медный сплав; Insulator: Thermoplastic UL 94V-0 |
| Тип монтажа | THT |
| Размеры | Глубина: 3.20mm; Ширина: 4.50mm; Высота: 6.75mm; Общая длина: (N-1)*2.54+8.00±0.35 mm = 20.7±0.35 mm for N=6; Between outer contacts: (N-1)*2.54±0.2 mm = 12.7±0.2 mm for N=6 |
| Сопротивление | Сопр. контакта: 20mΩ max; Сопр. изоляции: 1000MΩ min |
| Описание | FFC/FPC connector, pitch 2.54mm, LIF, through-hole |
| Артикул | DS1020-06ST1D |
| Тип контакта | Double side |
| Кол-во контактов | 6 |
| Тип монтажа | V/T (vertical through-hole) |
| Покрытие контакта | Tin |
| Темп. диапазон | -45°C ~ +110°C |
| Number of contacts range | 02~27 |
