Разъемы / Для плоского шлейфа / шаг 2.54mm (FB тип) прямые / гнездо под сверхпл кабель на плату / FB-04 (DS1020-04ST1D)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы FFC/FPC
У поставщиков
1 шт.
Норм. уп.: 76
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 76
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,04 |
| от 228 | 4,49 |
| от 380 | 3,97 |
| от 760 | 3,60 |
| от 1 520 | 3,44 |
Описание

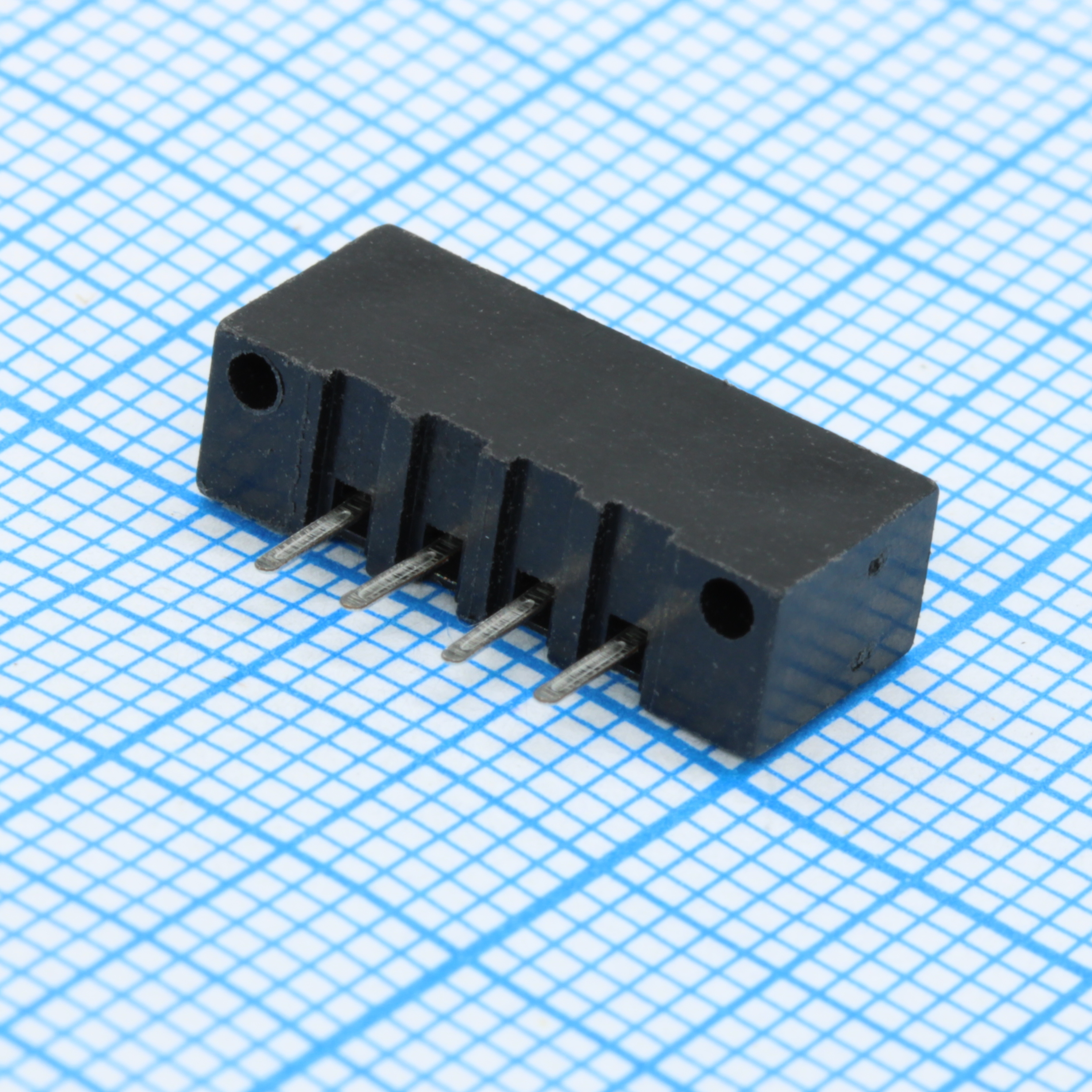

Разъем CONNFLY DS1020-04ST1D — это прямое гнездо (FB-тип) для подключения плоского шлейфа с шагом контактов 2.54 мм. Предназначено для монтажа на плату и работы со сверхплоским кабелем. Модель на 4 контакта (FB-04) обеспечивает надежное соединение в компактных электронных устройствах.
Технические характеристики
| Шаг | 2.54mm |
| Корпус | female socket for flat ribbon cable |
| Тип монтажа | THT |
| Размеры | Высота: 3.00mm; Длина корпуса: 13.18mm ±0.2; Общая длина: 15.62mm ±0.35 |
| Диаметр штыря | 0.85mm |
| Покрытие контакта | Tin |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | Thermoplastic UL94V-0 |
| Число контактов | 4 |
| Примечание | FB-04 |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Tube (туба) |
| Диэлектрическая прочность | 500V AC |
