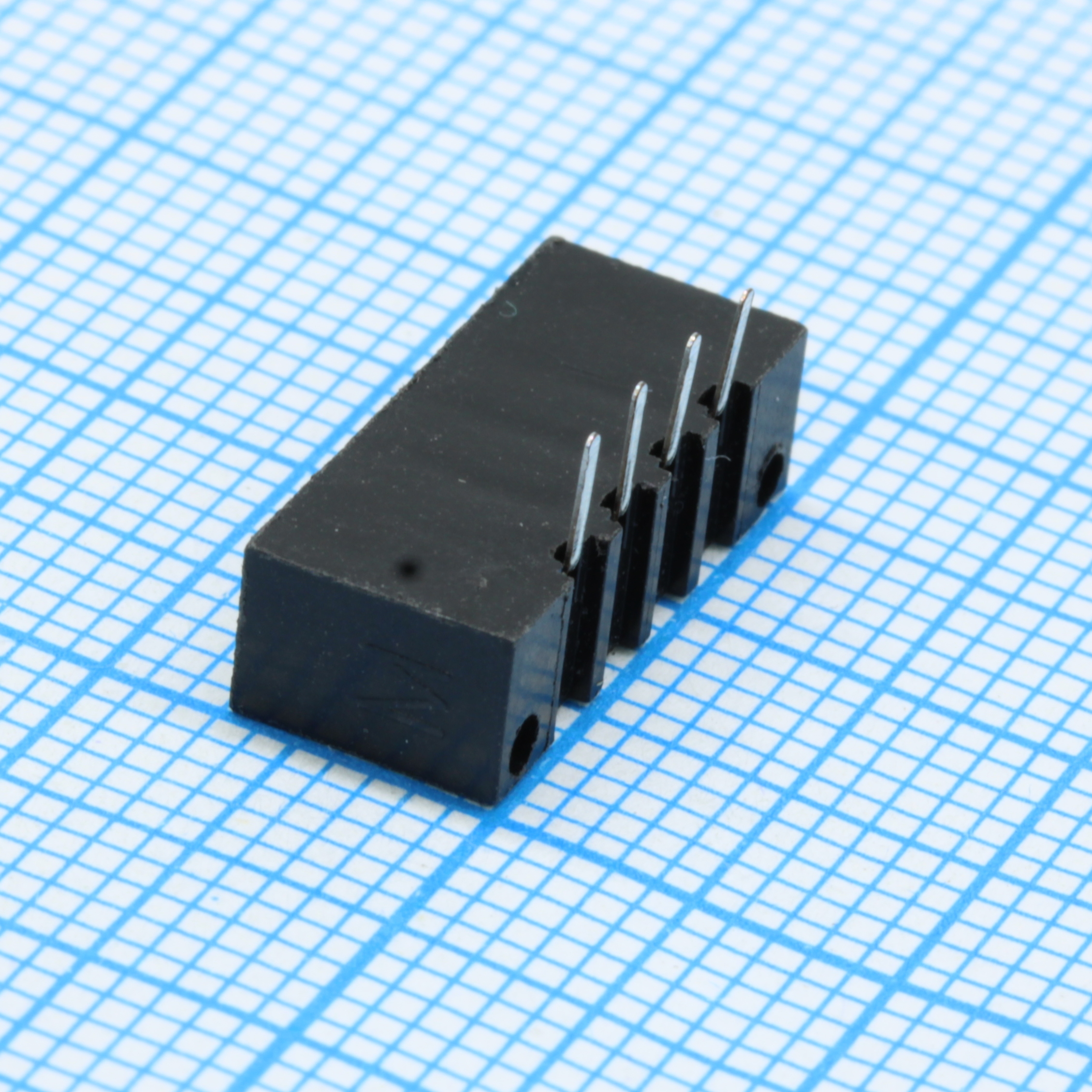

Разъем FFC/FPC DS1020-04RT1D
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы FFC/FPC
У поставщиков
10 931 шт.
Норм. уп.: 76
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт6,37 ₽
Сумма484,12 ₽
В наличии4 345 шт
от 76 штюрлицам и ИП
от 616 — 5,31 ₽ (−17%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии1 573 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 4,87 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии5 013 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
продаётся от 200 штпри 200 — 5,75 ₽
76 шт · Склад 39 · 484,12 ₽
Описание
Разъем FFC/FPC DS1020-04RT1D от CONNFLY предназначен для подключения гибких плоских кабелей (FFC) и печатных шлейфов (FPC). Модель с нижним контактом и шагом выводов 1.0 мм обеспечивает надежное соединение в компактных электронных устройствах. Применяется в бытовой технике, автомобильной электронике и промышленных контроллерах для передачи сигналов и питания.
Технические характеристики
| Шаг | 2.54mm |
| Тип | FFC/FPC |
| Шаг | 1 мм |
| Тип контакта | Double side |
| Тип монтажа | SMD |
| Ширина контакта | 0.60±0.05mm |
| Тип монтажа | R/A type (R: R/A type) |
| Покрытие контакта | T1: Tin |
| Материал контакта | Медный сплав |
| Шаг печатной платы | (N-1)*2.54±0.2 mm |
| Толщина контактов | 0.20±0.03mm |
| Диаметр отверстия PCB | Ø0.85mm |
| Темп. диапазон | -40°C~+105°C |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 02~27 |
| Макс. сопротивление контакта | 20mΩ |
| Overall height formula | (N-1)*2.54+5.56±0.2 mm |
| Формула общей длины | (N-1)*2.54+8.00±0.35 mm |
| Мин. сопротивление изоляции | 1000MΩ |
| Series image reference only | Да |
| Кол-во контактов | 4 контакта |
| Диэлектрическая прочность | AC 500V per minute |
| Допуск рекомендуемой топологии PCB | ±0.05 |
