FPC разъем для шлейфа на плату угловой 3pin, шаг 2.54мм
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы FFC/FPC
У поставщиков
3 493 шт.
Норм. уп.: 92
Цены поставщиков
Склад 13
В наличии:1 808 шт
Срок поставки: до недели
Норм. уп.: 92
Минимальная партия: 114 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,07 |
| от 184 | 5,47 |
| от 368 | 4,90 |
| от 644 | 4,49 |
| от 1 196 | 4,29 |
Склад 14
В наличии:1 685 шт.
Срок поставки: до 7 дн.
Норм. уп.: 92
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 4,69 |
Описание

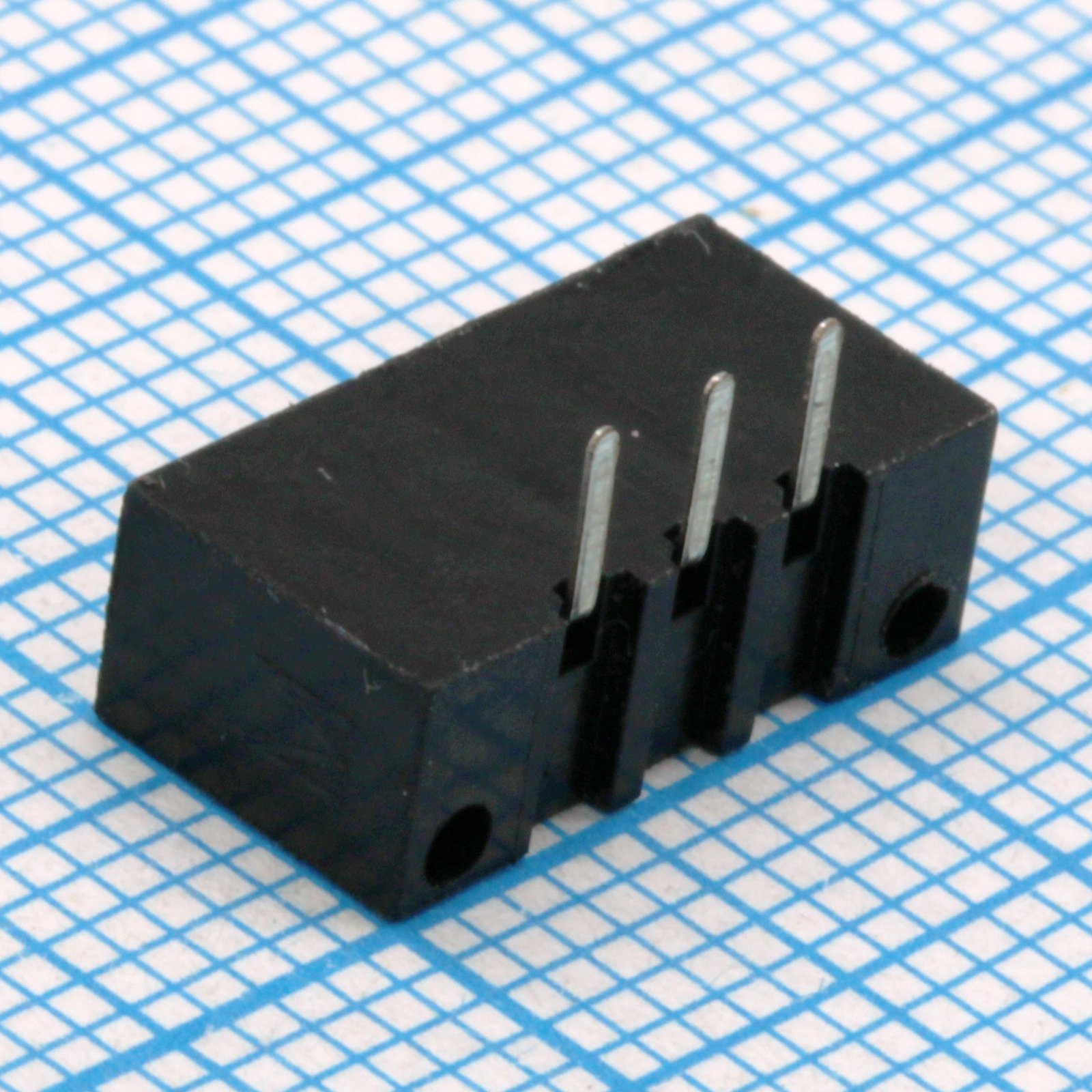

FPC разъем CONNFLY DS1020-03RT1D предназначен для подключения шлейфа к плате. Модель имеет угловую конструкцию на 3 контакта с шагом 2.54 мм. Компонент поставляется в тубусе (Tube). Применяется в промышленной автоматике и бытовой электронике для надежного соединения печатных плат.
Технические характеристики
| Шаг | 2.54mm |
| Размеры | Длина вывода: 3.00; Contact width: 0.20±0.03; Contact height: 0.60±0.05; Length formula: (N-1)*2.54+8.00±0.35; Pitch tolerance: 2.54±0.1; Length formula alt: (N-1)*2.54+5.56±0.2; Диаметр монтажного отверстия: Ø0.85 |
| Тип контакта | Double side |
| Тип монтажа | R/A type |
| Покрытие контакта | Tin |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 3 |
| Pcb layout tolerance | ±0.05 |
| Примечание | FB-03R |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Tube (туба) |
| Диэлектрическая прочность | AC 500V per minute |
