Разъемы / Для плоского шлейфа / шаг 2.54mm (для плоского шлейфа шаг 1,27 FDC тип) / для шлейфа шаг1,27мм для пайки на плату / FDC-34 (DS1018-342BX) (TRN-34)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы FFC/FPC
У поставщиков
1 514 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:837 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,75 |
| от 50 | 23,91 |
| от 99 | 22,78 |
| от 198 | 21,37 |
| от 395 | 20,02 |
Склад 14
В наличии:677 шт.
Срок поставки: до 7 дн.
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 60 | 18,48 |
Описание

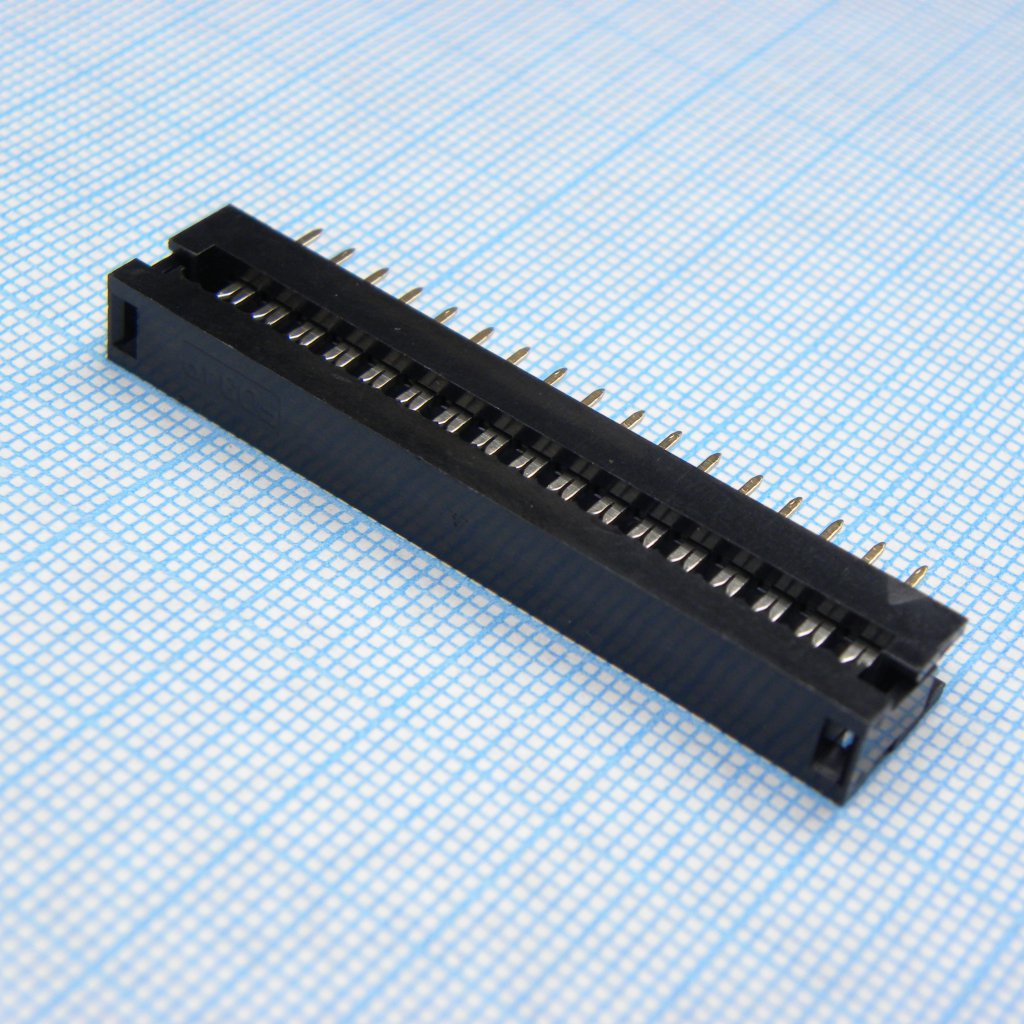

Разъем CONNFLY DS1018-342BX (FDC-34) предназначен для подключения плоского шлейфа с шагом 1,27 мм. Модель с 34 контактами монтируется на плату пайкой, обеспечивая надежное соединение в электронных устройствах. Шаг выводов 2,54 мм совместим со стандартными макетными платами. Применяется в компьютерной и измерительной технике для организации параллельных интерфейсов.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1018 |
| Тип | FFC/FPC |
| Шаг | 0.5 мм |
| Тип монтажа | Выводной |
| Позиции | 34 |
| Описание | DIP Plug Connector Pitch 2.54mm |
| Размер A | 48.48mm |
| Размер B | 40.64mm |
| Kink support | W/ Kink |
| Цвет корпуса | Чёрный |
| Допуск угла | ±5° / ±3° / ±2° |
| Покрытие контакта | Gold + Nickel |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Общий допуск X | ±0.60 |
| Pcb layout tolerance | ±0.05 |
| Сопр. изоляции | 1000MΩ min |
| General tolerance x dot | ±0.38 |
| General tolerance x dot dot | ±0.25 |
| Кол-во контактов | 34 |
| Диэлектрическая прочность | AC 500V per minute |
