Разъемы / Для плоского шлейфа / шаг 2.54mm (для плоского шлейфа шаг 1,27 FDC тип) / для шлейфа шаг1,27мм для пайки на плату / FDC-30 (DS1018-302BX)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы FFC/FPC
У поставщиков
2 042 шт.
Норм. уп.: 72
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт24,89 ₽
Сумма746,70 ₽
+ доплата 490,00 ₽
В наличии934 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 72 — 22,55 ₽ (−9%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии1 108 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 72 штюрлицам и ИП
продаётся от 72 штпри 72 — 17,16 ₽
Заказ со склада «Склад 13» с этой позицией — 746,70 ₽. До заказа без доплаты не хватает 16 553,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 746,70 ₽
Описание

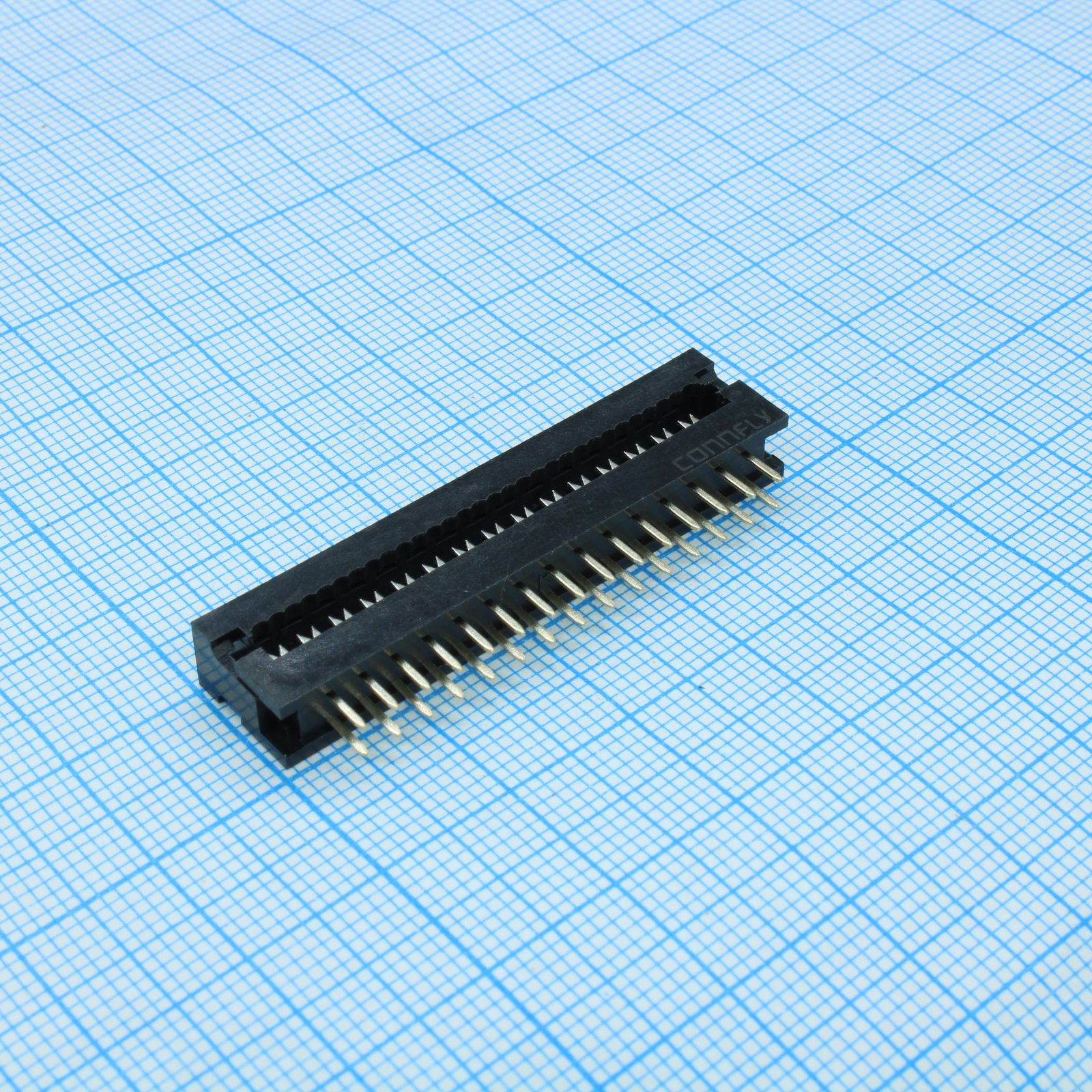

Разъем CONNFLY DS1018-302BX (FDC-30) предназначен для подключения плоского шлейфа с шагом 1,27 мм методом пайки на плату. Модель имеет 30 контактов и относится к типу FDC, обеспечивая надежное соединение в компактном корпусе. Применяется в электронных устройствах для передачи сигналов между платами и периферией.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1018 |
| Тип | FFC/FPC |
| Шаг | 0.5 мм |
| Тип монтажа | Выводной |
| Позиции | 30 |
| Описание | DIP PLUG CONNECTOR PITCH 2.54mm |
| Kink options | With Kink, Without Kink |
| Допуск угла | ±2° to ±5° |
| Покрытие контакта | Gold + Tin Plated |
| Материал контакта | Медный сплав |
| Общий допуск | ±0.25mm to ±0.60mm |
| Темп. диапазон | -40°C ~ +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | Thermoplastic UL 94V-0 |
| Варианты цвета корпуса | Чёрный, Серый |
| Сопр. изоляции | 1000MΩ min |
| Dimension 30 positions | 43.40mm |
| Варианты покрытия контактов | Full Gold Flash, Gold + Nickel, Tin |
| Кол-во контактов | 30 |
| Диэлектрическая прочность | AC 500V per minute |
| Pcb layout dimension 30 positions | 35.56mm |
