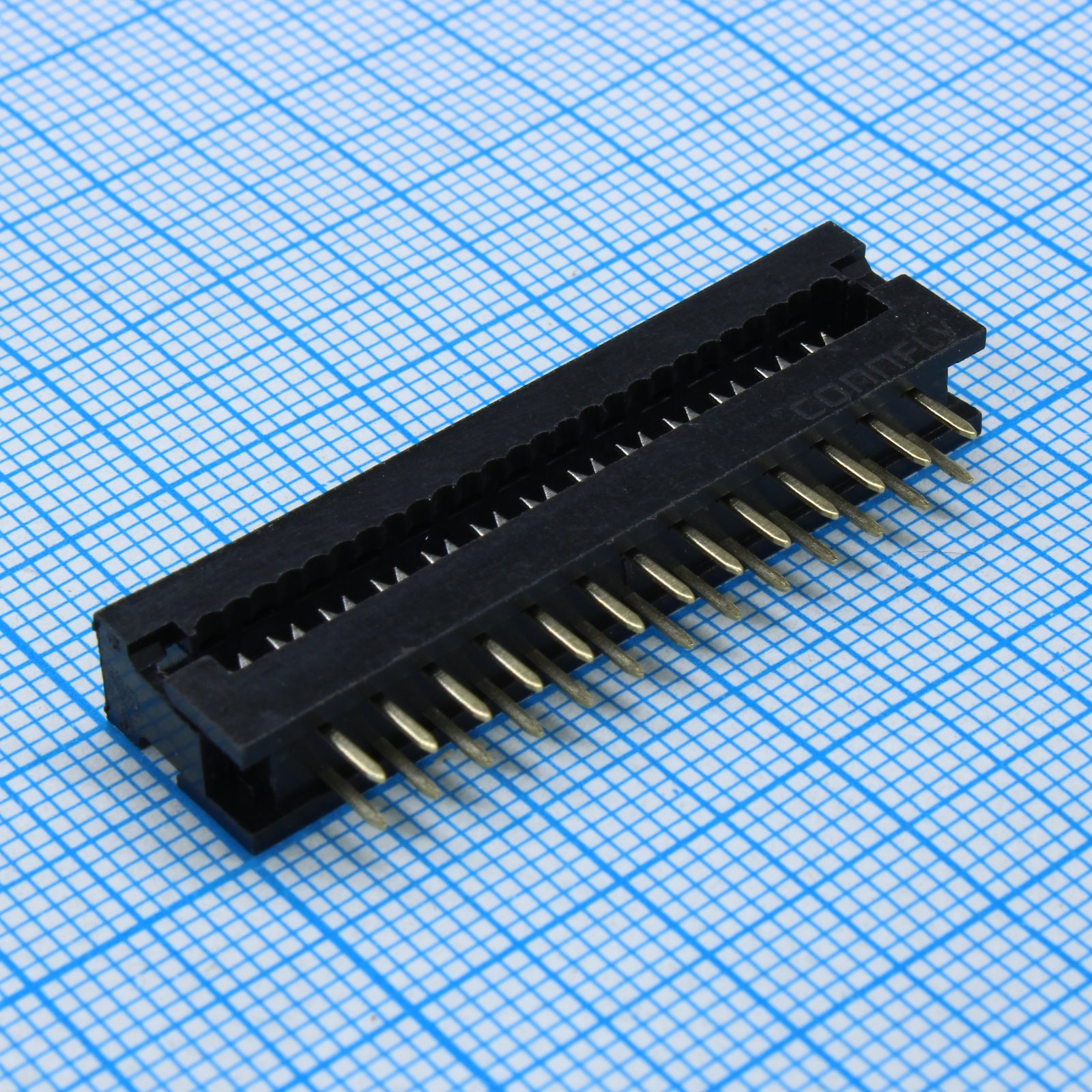

FDC разъем для шлейфа на плату 26pin(2x13), шаг 2.54мм
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
9 093 шт.
Норм. уп.: 84
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт7,14 ₽
дешевле всех
Сумма599,76 ₽
В наличии6 404 шт
от 84 штюрлицам и ИП
Склад 13срок до недели
Цена за шт20,49 ₽
Сумма1 721,16 ₽
+ доплата 490,00 ₽
В наличии2 689 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 168 — 18,69 ₽ (−9%)
84 шт · Склад 39 · 599,76 ₽
Описание
FDC разъем для шлейфа на плату от CONNFLY. Модель рассчитана на 26 контактов (2x13) с шагом 2.54 мм. Выполнена в корпусе типа FDC-26, упаковка — палетта. Применяется для подключения шлейфов в компьютерной и офисной технике, а также в измерительных приборах.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1018 |
| Корпус | DIP plug |
| Тип монтажа | сквозное отверстие |
| Pin span | 30.48mm |
| Ширина вывода | 0.3mm |
| Ширина корпуса | 7.40mm |
| Длина вывода | 0.7mm |
| Высота корпуса | 3.50mm |
| Kink support | Without kink |
| Цвет корпуса | Чёрный |
| Толщина вывода | 0.6mm |
| Общая длина | 38.32mm |
| Покрытие контакта | Gold + Nickel |
| Материал контакта | Медный сплав |
| Общий допуск | ±0.60mm for X., ±0.38mm for X.X, ±0.25mm for X.XX, ±2° for angles |
| Темп. диапазон | -40°C to +105°C |
| Материал изолятора | Thermoplastic UL94V-0 |
| Число контактов | 26 |
| Примечание | FDC-26 |
| Макс. сопротивление контакта | 20mΩ |
| Тип упаковки | Palette (палетта) |
| Мин. сопротивление изоляции | 1000MΩ |
| Диэлектрическая прочность | AC 500V for 1 minute |
| Количество контактов | 26 |
