Разъемы / Для плоского шлейфа / шаг 2.54mm (для плоского шлейфа шаг 1,27 FDC тип) / для шлейфа шаг1,27мм для пайки на плату / FDC-20 (DS1018-202BX)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
36 226 шт.
Норм. уп.: 108
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт14,28 ₽
дешевле всех
Сумма714,00 ₽
В наличии9 315 шт
от 50 штюрлицам и ИП
от 277 — 12,36 ₽ (−13%)
Склад 13срок до недели
Цена за шт15,77 ₽
Сумма788,50 ₽
+ доплата 490,00 ₽
В наличии10 470 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 216 — 14,23 ₽ (−10%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии16 441 шт
только упаковками по 108 штюрлицам и ИП
продаётся от 108 штпри 108 — 12,59 ₽
50 шт · Склад 39 · 714,00 ₽
Описание

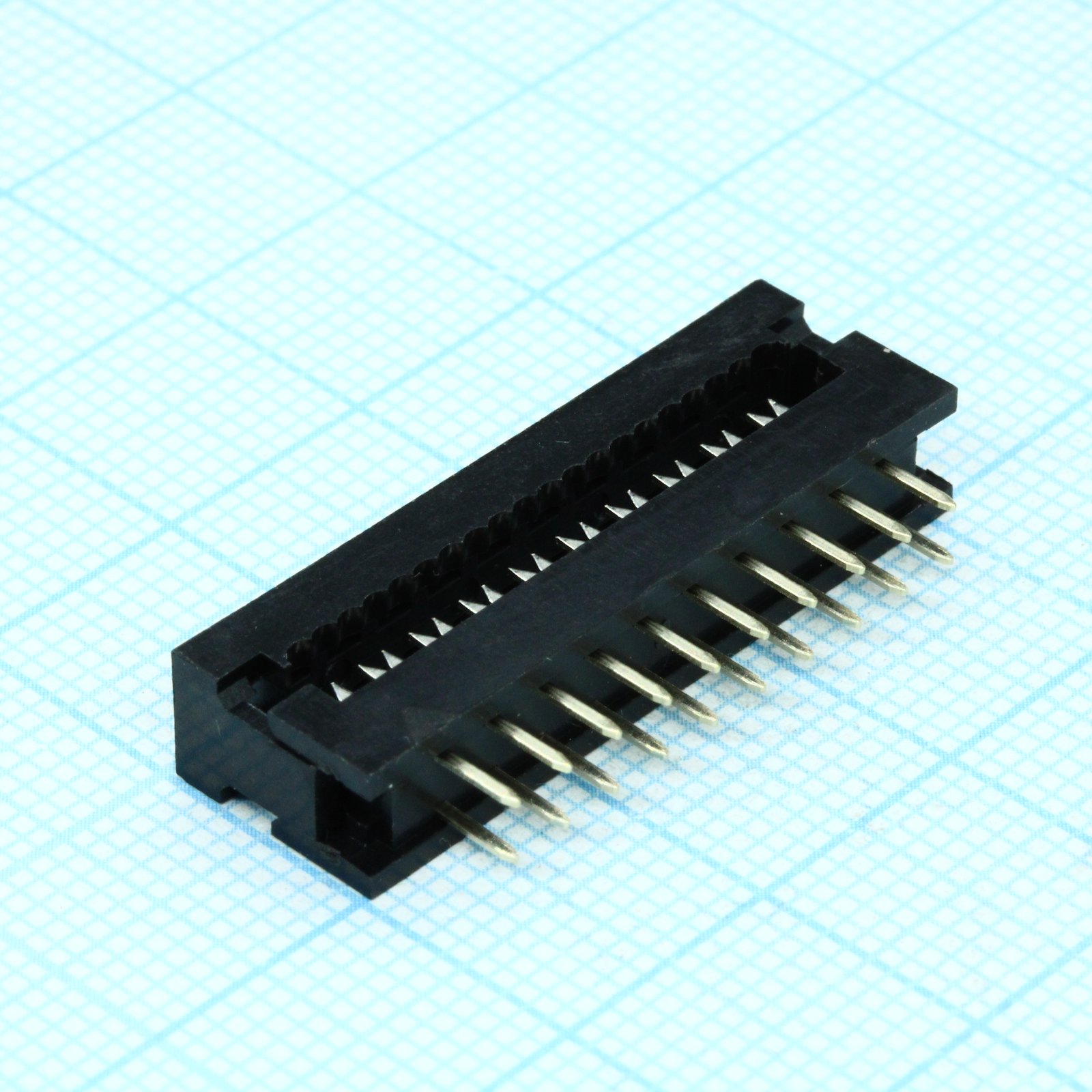

Разъем CONNFLY DS1018-202BX (FDC-20) предназначен для подключения плоского шлейфа с шагом 1,27 мм к печатной плате. Модель выполнена в форм-факторе FDC (IDC) на 20 контактов и рассчитана на пайку в отверстия. Компонент обеспечивает надежное соединение в системах передачи данных и управления, где требуется компактный монтаж.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1018 |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Размеры | 20 pin: Dim A: 30.70mm; Dim B: 22.86mm |
| Описание | DIP PLUG CONNECTOR PITCH 2.54mm |
| Корпус | DIP-18 |
| Покрытие контакта | GOLD+TIN PLATED |
| Материал контакта | Медный сплав |
| Общий допуск | X: ±0.25; X.: ±0.38; X. : ±0.60; Угол: ±5° / ±3° / ±2° |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | THERMOPLASTIC (UL 94V-0) |
| Число контактов | 20 |
| Kink support options | W/ Kink, W/O Kink |
| Допуск топологии печатной платы | ±0.05 |
| Варианты цвета корпуса | Чёрный, Серый |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C~+105°C |
| Варианты покрытия контактов | 2: Gold + Nickel; 6: TIN; 8: FULL GOLD FLASH |
| Кол-во контактов | 18 |
| Диэлектрическая прочность | AC 500V per minute |
