Разъемы / Для плоского шлейфа / шаг 2.54mm (для плоского шлейфа шаг 1,27 FDC тип) / для шлейфа шаг1,27мм для пайки на плату / FDC-14 (DS1018-142BX) (TRN-14) / L-KLS1-205-14-B KLS,
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
3 344 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт20,73 ₽
Сумма518,25 ₽
В наличии1 395 шт
от 25 штюрлицам и ИП
от 194 — 18,25 ₽ (−12%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 947 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 42 штюрлицам и ИП
продаётся от 42 штпри 42 — 17,03 ₽
25 шт · Склад 39 · 518,25 ₽
Описание

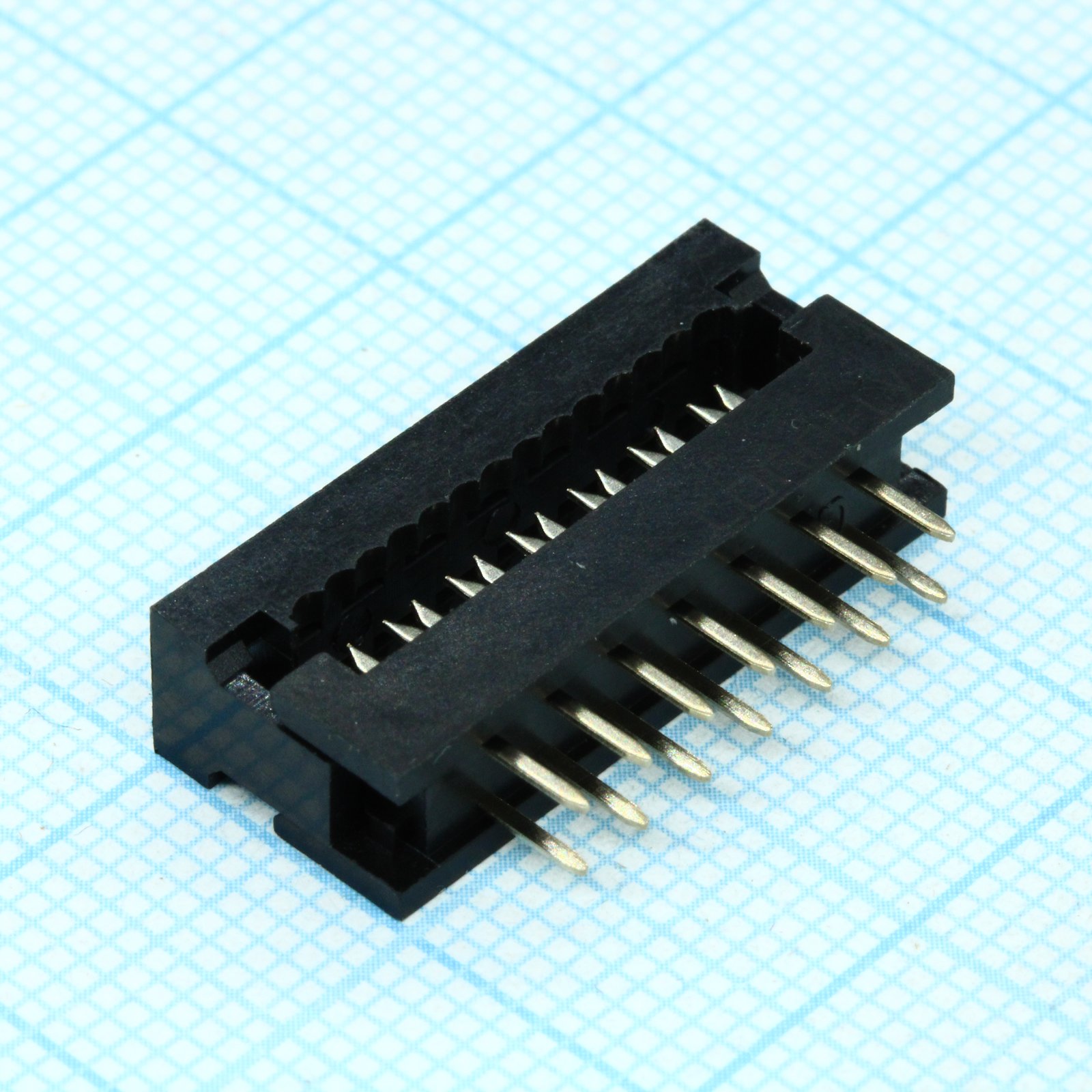

Разъем CONNFLY DS1018-142BX — это IDC-соединитель типа FDC (штыревой) для пайки на плату. Предназначен для работы с плоским шлейфом с шагом 1,27 мм, при этом шаг контактов самого разъема составляет 2,54 мм. Модель на 14 контактов обеспечивает надежное соединение в системах передачи данных и управления, часто применяется в компьютерной и измерительной технике.
Технические характеристики
| Тип | DIP plug connector |
| Шаг | 2.54mm |
| Единицы | mm |
| Серия | DS1018 |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Шаг выводов | 2.54 mm |
| Ширина вывода | 0.7 mm |
| Серия | FDC |
| Описание | DIP PLUG CONNECTOR PITCH 2.54mm |
| Kink support | Without kink |
| Корпус | DIP-18 |
| Тип монтажа | THT |
| Общая ширина | 15.24 mm |
| Толщина вывода | 0.6 mm |
| Материал крышки | THERMOPLASTIC (UL 94V-0) |
| Номер чертежа | C-DS1018-XXXX-D |
| Общая высота | 7.40 mm |
| Общая длина | 23.08 mm |
| Допуск угла | ±5° / ±3° / ±2° |
| Покрытие контакта | Gold+Nickel |
| Материал контакта | Медный сплав |
| Dimension 14 pin | 23.08mm |
| Материал корпуса | Thermoplastic UL 94V-0 |
| Сопр. контакта | 20mΩ max |
| Dimension 14 pin b | 15.24mm |
| Материал изолятора | THERMOPLASTIC (UL 94V-0) |
| Число контактов | 14 |
| Общий допуск X | ±0.60 |
| Product number code | DS1018-XXXX |
| Kink support options | S: W/ Kink, X: W/O Kink |
| Допуск топологии печатной платы | ±0.05 |
| Варианты цвета корпуса | B: Black, A: Gray |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C~+105°C |
| Макс. сопротивление контакта | 20 mΩ |
| Варианты покрытия контактов | 8: FULL GOLD FLASH, 2: Gold + Nickel, 6: TIN |
| General tolerance x dot | ±0.38 |
| Мин. сопротивление изоляции | 1000 MΩ |
| General tolerance x dot dot | ±0.25 |
| Диап. раб. темп. | -40°C to +105°C |
| Способ монтажа | пайка на плату |
| Форма контактов | прямые |
| Кол-во контактов | 18 |
| Диэлектрическая прочность | AC 500V per minute |
| Допуск рекомендуемой топологии PCB | ±0.05 mm |
| Функциональное назначение | вилка |
