Разъемы / IDC / IDC 2.54mm / гнездо тип IDC(2х30) на шлейф / IDC-60 (DS1016-60MA2BB)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
769 шт.
Норм. уп.: 36
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт40,50 ₽
Сумма810,00 ₽
+ доплата 490,00 ₽
В наличии736 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 72 — 37,10 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 810,00 ₽. До заказа без доплаты не хватает 16 490,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 810,00 ₽
Описание

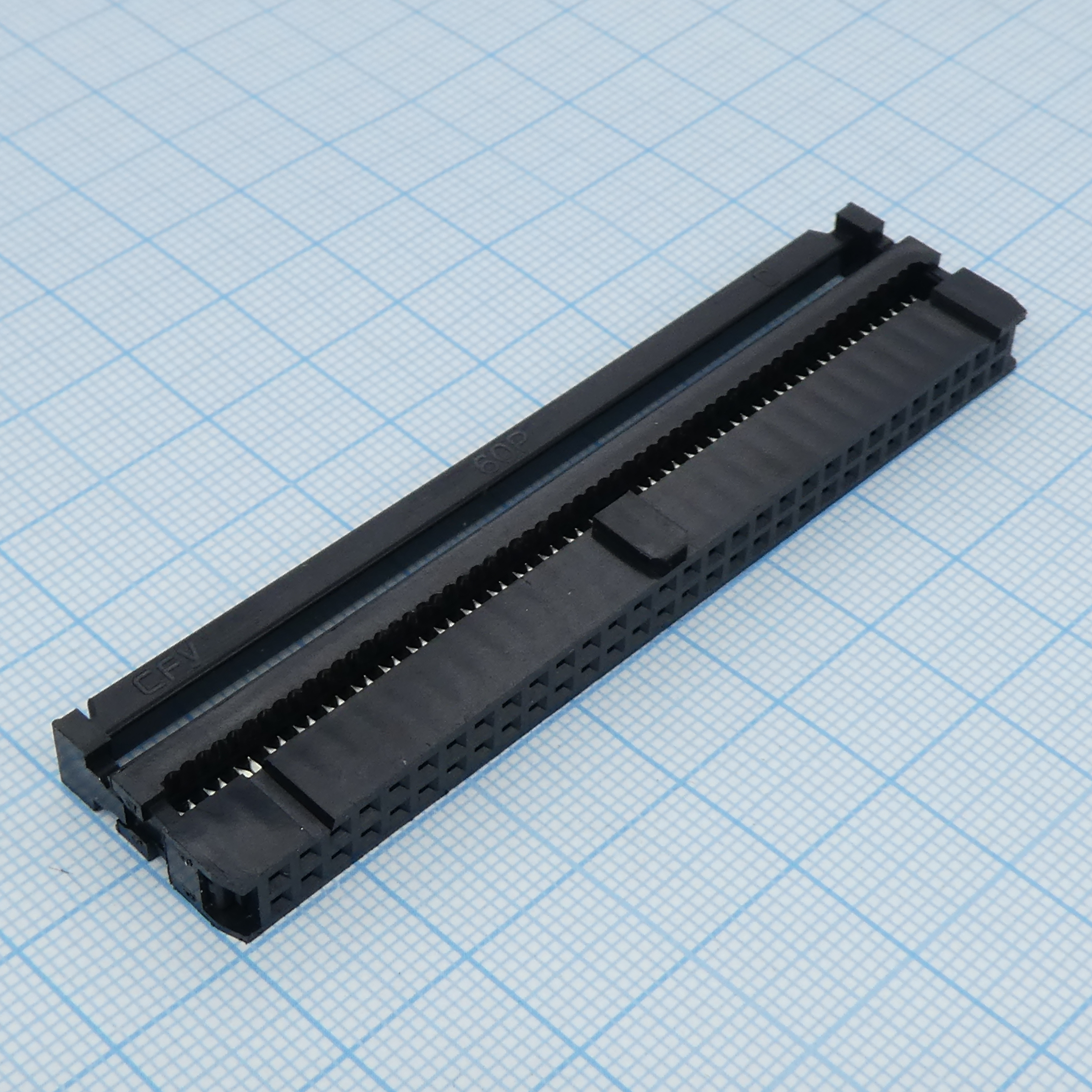

Разъем IDC от CONNFLY (DS1016-60MA2BB) представляет собой гнездовой соединитель с шагом контактов 2.54 мм, рассчитанный на 60 выводов (два ряда по 30). Модель выполнена в корпусе типа IDC и предназначена для оконцевания плоского ленточного кабеля. Используется для создания надежных разъемных соединений в цифровой и измерительной технике, а также в системах автоматизации.
Технические характеристики
| Шаг | 2.54mm |
| Шкала | 1:1 |
| Лист | 1 OF 1 |
| Title | I.D.C SOCKET PITCH 2.54mm |
| Серия | DS1016 SERIES |
| Тип | IDC |
| Шаг | 2.54 мм |
| Номер чертежа | C-DS1016-XXXXXX-X-B |
| Выступ | mm |
| Размер A | A±0.3 |
| Размер B | B±0.2 |
| Артикул | DS1016 |
| Тип чертежа | CUSTOMER |
| Производитель | CONNFLY ELECTRONIC CO. LTD |
| Тип упаковки | лоток |
| Поляризация | A:W, B:W/O |
| Тип монтажа | Выводной |
| Dimension 0 3 | 0.3±0.05 |
| Цвет корпуса | G:GRAY, B:BLACK, L:BLUE |
| Разгрузка натяжения | M:W/, N:W/O |
| Dimension 1 15 | 1.15±0.1 |
| Dimension 2 25 | 2.25±0.15 |
| Размер 2,30 | 2.30 |
| Размер 2,54 | 2.54±0.1 |
| Размер 5,00 | 5.00 |
| Dimension 5 08 | 5.08 |
| Dimension 6 00 | 6.00 |
| Dimension 7 00 | 7.00 |
| Размер 7,62 | 7.62 |
| Количество контактов | 06 08 10 12 14 16 20 24 26 30 34 40 50 60 64 |
| Допуск угла | ±5°, ±3°, ±2° |
| Покрытие контакта | 8:FULL GOLD FLASH, 2:Gold flash + Nickel, N:Full Nickel |
| Dimension 10 16 | 10.16 |
| Dimension 10 40 | 10.40 |
| Dimension 12 28 | 12.28 |
| Dimension 12 70 | 12.70 |
| Dimension 13 30 | 13.30 |
| Dimension 14 82 | 14.82 |
| Dimension 15 24 | 15.24 |
| Dimension 17 36 | 17.36 |
| Dimension 17 79 | 17.79 |
| Dimension 19 90 | 19.90 |
| Dimension 22 44 | 22.44 |
| Dimension 22 86 | 22.86 |
| Dimension 24 38 | 24.38 |
| Dimension 25 56 | 25.56 |
| Dimension 27 94 | 27.94 |
| Dimension 30 06 | 30.06 |
| Dimension 30 48 | 30.48 |
| Dimension 35 14 | 35.14 |
| Dimension 37 68 | 37.68 |
| Dimension 40 64 | 40.64 |
| Dimension 42 76 | 42.76 |
| Dimension 47 84 | 47.84 |
| Dimension 48 26 | 48.26 |
| Dimension 55 46 | 55.46 |
| Dimension 60 96 | 60.96 |
| Dimension 68 16 | 68.16 |
| Dimension 73 66 | 73.66 |
| Dimension 78 74 | 78.74 |
| Dimension 80 86 | 80.86 |
| Dimension 85 94 | 85.94 |
| Общий допуск | X.: ±0.60, X.: ±0.38, ±0.25 |
| Материал клеммы | B:BRASS |
| Сопр. контакта | 20mΩ Max. initial |
| Product number code | DS1016-XXXXX-X |
| Сопр. изоляции | 1000MΩ Min. |
| Раб. температура | -40°C~+105°C |
| Кол-во контактов | 60 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
