Разъемы / IDC / IDC 2.54mm / гнездо тип IDC(2х20) на шлейф / IDC-40 (DS1016-40MA2BB) / L-KLS1-204-40-B KLS,
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
26 489 шт.
Норм. уп.: 60
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт22,55 ₽
Сумма563,75 ₽
В наличии15 358 шт
от 25 штюрлицам и ИП
от 169 — 19,96 ₽ (−11%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии126 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 60 штюрлицам и ИП
продаётся от 60 штпри 60 — 13,39 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии11 005 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
продаётся от 30 штпри 30 — 26,01 ₽
25 шт · Склад 39 · 563,75 ₽
Описание

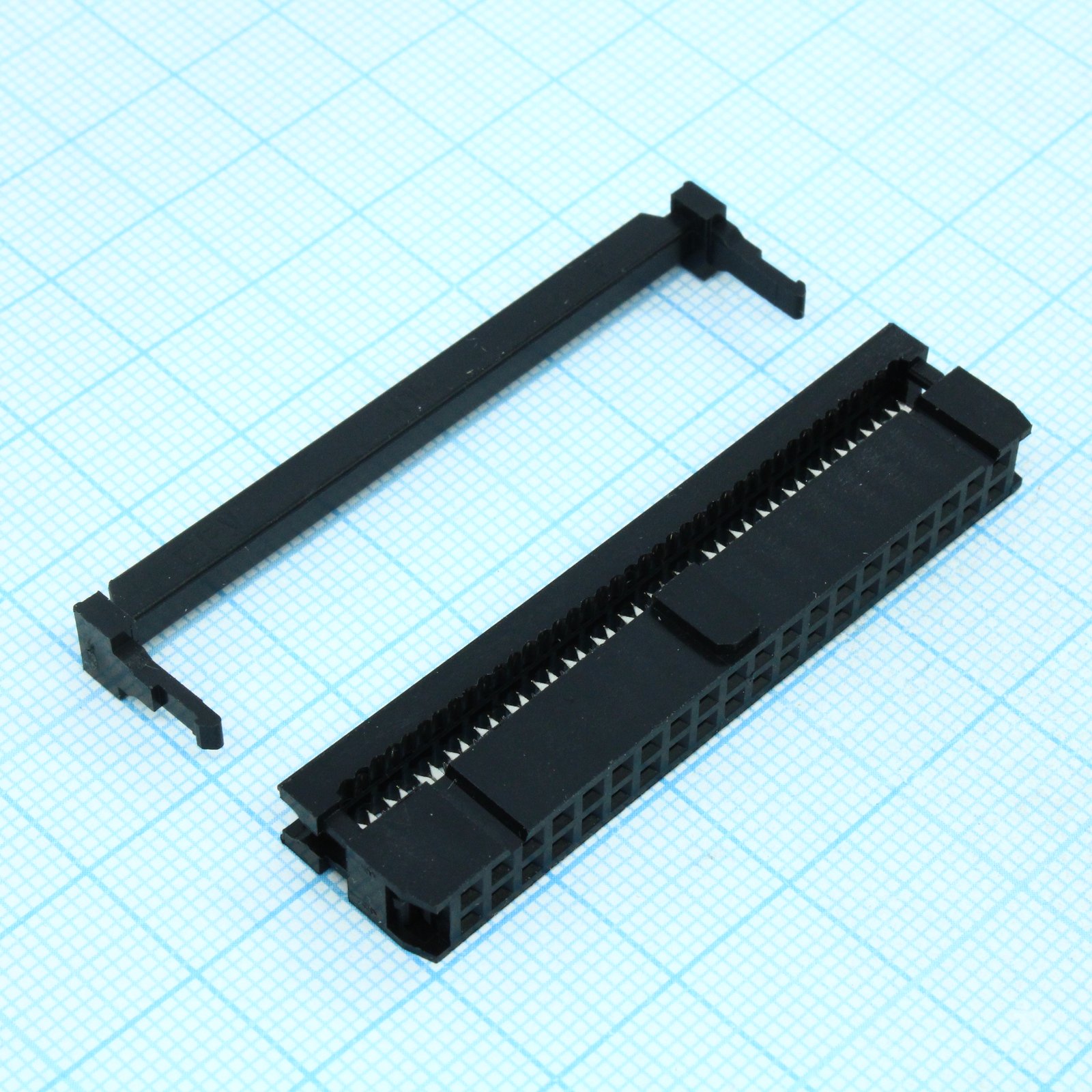

Разъем IDC (гнездо) на шлейф от производителя CONNFLY. Модель DS1016-40MA2BB представляет собой 40-контактный разъем с шагом 2.54 мм, выполненный по схеме 2x20. Предназначен для надежного соединения плоского шлейфа с ответной частью на печатной плате. Используется в электронных устройствах для передачи сигналов и данных.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1016 SERIES |
| Тип | IDC |
| Номер чертежа | C-DS1016-XXXXXX-X-B |
| Артикул | DS1016 |
| Тип упаковки | лоток |
| Поляризация | A:W, B:W/O |
| Тип монтажа | Выводной |
| Цвет корпуса | G:GRAY, B:BLACK, L:BLUE |
| Тип монтажа | THT |
| Разгрузка натяжения | M:W/, N:W/O |
| Количество контактов | 06, 08, 10, 12, 14, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64 |
| Покрытие контакта | 8:Full Gold Flash, 2:Gold flash + Nickel, N:Full Nickel |
| Dimension a 40pin | 55.46mm |
| Dimension b 40pin | 48.26mm |
| Темп. диапазон | -40°C~+105°C |
| Материал клеммы | B:BRASS |
| Сопр. контакта | 20mΩ Max. initial |
| Product number code | DS1016-XXXXX-X |
| Dimension a tolerance | ±0.3mm |
| Dimension b tolerance | ±0.2mm |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 40 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
