Разъемы / IDC / IDC 2.54mm / гнездо тип IDC(2х17) на шлейф / IDC-34 (DS1016-34MA2BB) (IDC-34F)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
5 шт.
Норм. уп.: 25
Описание

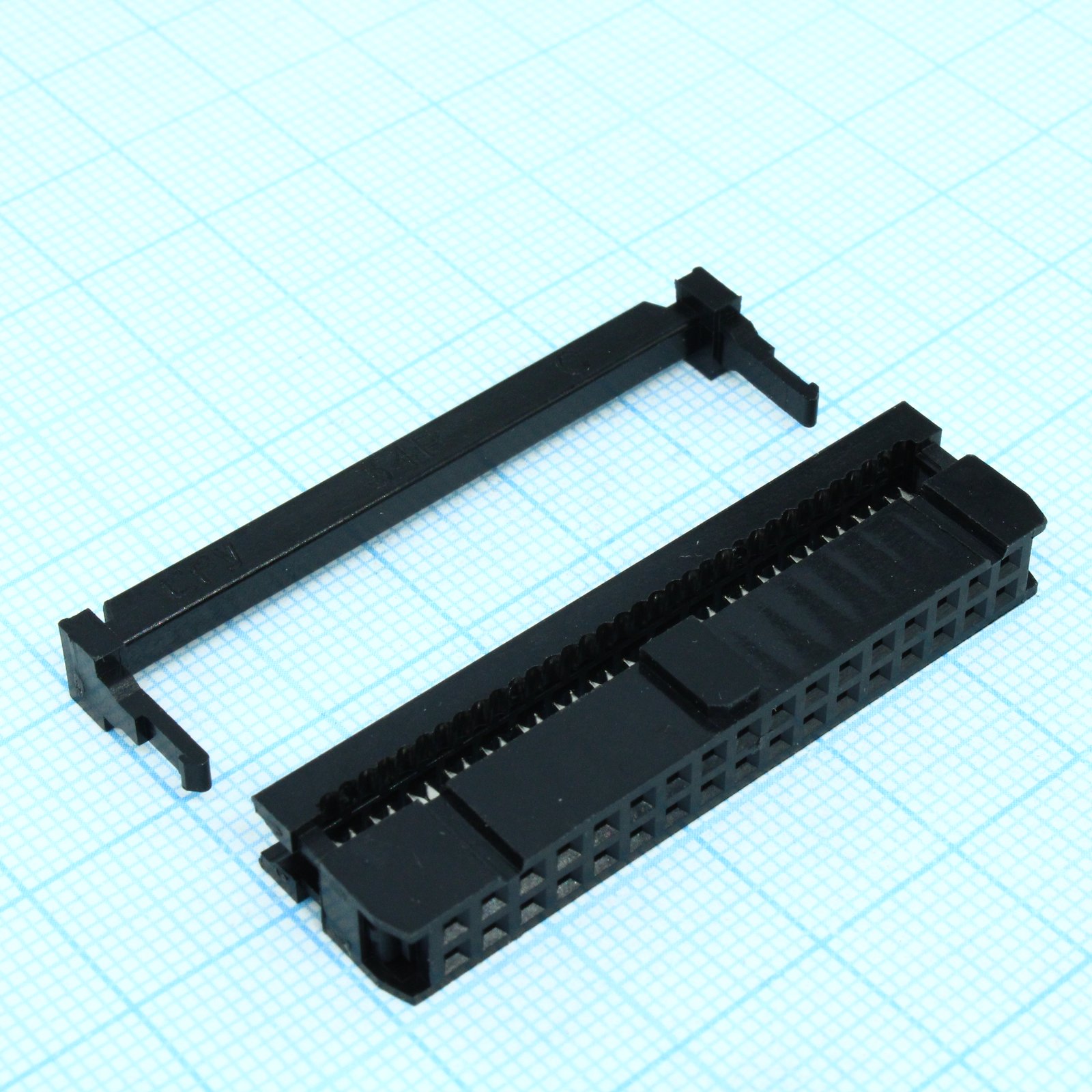

Разъем IDC-34F от CONNFLY — это 34-контактное гнездо типа IDC (2x17) с шагом 2.54 мм, предназначенное для подключения к плоскому шлейфу. Модель DS1016-34MA2BB обеспечивает надежное соединение в системах передачи данных и управления, широко применяется в компьютерной технике и промышленной автоматике. Конструкция с двухрядным расположением контактов упрощает монтаж и гарантирует стабильный контакт в вибронагруженных узлах.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1016 |
| Тип | IDC |
| Корпус | IDC socket, 2x17 contacts |
| Тип монтажа | Выводной |
| Размеры | 47.84 x 40.64 mm (A x B) |
| Артикул | DS1016-34MA2BB |
| Тип упаковки | лоток |
| Поляризация | Нет |
| Цвет корпуса | Чёрный |
| Разгрузка натяжения | Нет |
| Допуск угла | ±5°, ±3°, ±2° |
| Покрытие контакта | Gold flash + Nickel |
| Общий допуск | ±0.60mm (X.XX), ±0.38mm (X.XX), ±0.25mm (X.XX) |
| Темп. диапазон | -40°C to +105°C |
| Материал клеммы | Латунь |
| Сопр. контакта | 20mΩ max. initial |
| Число контактов | 34 |
| Сопр. изоляции | 1000MΩ min. |
| Диап. раб. темп. | -40°C to +105°C |
| Кол-во контактов | 34 |
| Диэлектрическая прочность | 500V AC rms for 1 minute |
