Разъемы / IDC / IDC 2.54mm / гнездо тип IDC(2х15) на шлейф / IDC-30 (DS1016-30MA2BB) (IDC-30F)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
42 152 шт.
Норм. уп.: 72
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5,86 ₽
Сумма421,92 ₽
В наличии16 776 шт
от 72 штюрлицам и ИП
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии993 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 10,45 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии24 383 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 9,17 ₽
72 шт · Склад 39 · 421,92 ₽
Описание

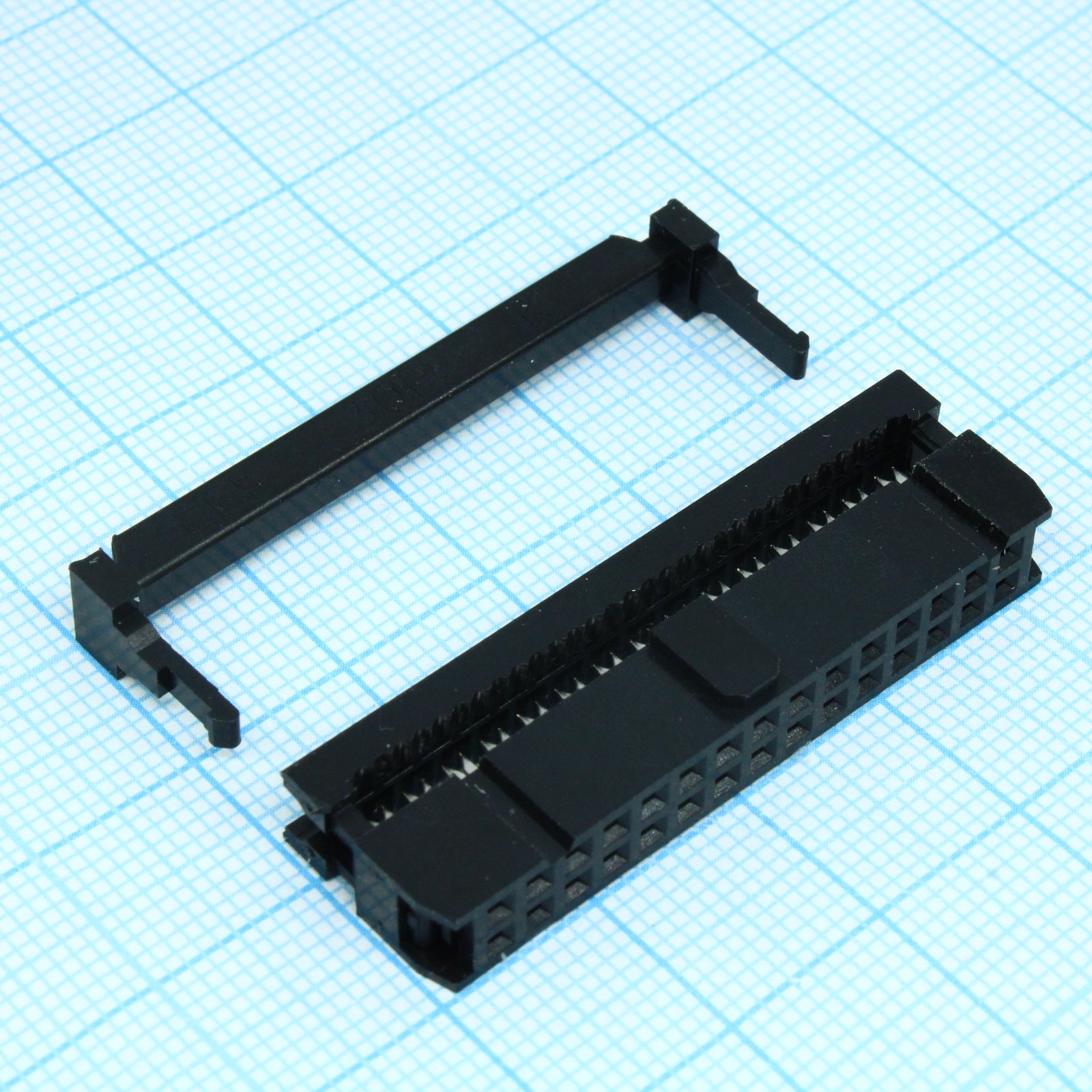

Разъем IDC-30F (DS1016-30MA2BB) от CONNFLY представляет собой гнездовой IDC-разъем с шагом 2.54 мм, рассчитанный на 30 контактов (2 ряда по 15). Предназначен для оконцевания плоского шлейфа методом обжима без зачистки проводов. Используется в электронных устройствах для надежного соединения плат и периферии, обеспечивая быстрый монтаж и демонтаж кабельных сборок.
Технические характеристики
| Шаг | 2.54mm |
| Пол разъёма | Female socket |
| Серия | DS1016 |
| Тип | IDC |
| Шаг | 2.54 мм |
| Описание | IDC Socket Pitch 2.54mm |
| Размер A | 42.76mm |
| Размер B | 25.56mm |
| Размер C | 34.00mm |
| Тип упаковки | лоток |
| Поляризация | Есть |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | IDC (cable mount) |
| Разгрузка натяжения | Есть |
| Номер чертежа | C-DS1016-XXXXXX-X-B |
| Покрытие контакта | Gold flash + Nickel |
| Материал клеммы | Латунь |
| Сопр. контакта | 20mΩ Max. initial |
| Число контактов | 30 |
| Расположение контактов | 2x15 |
| Product number code | DS1016-XXXXX-X |
| Сопр. изоляции | 1000MΩ Min. |
| Раб. температура | -40°C ~ +105°C |
| Кол-во контактов | 30 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
