Разъемы / IDC / IDC 2.54mm / гнездо тип IDC(2х13) на шлейф / IDC-26 (DS1016-26MA2BB)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
22 520 шт.
Норм. уп.: 84
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт12,14 ₽
Сумма607,00 ₽
В наличии14 233 шт
от 50 штюрлицам и ИП
от 323 — 10,42 ₽ (−14%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии8 287 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 11,81 ₽
50 шт · Склад 39 · 607,00 ₽
Описание

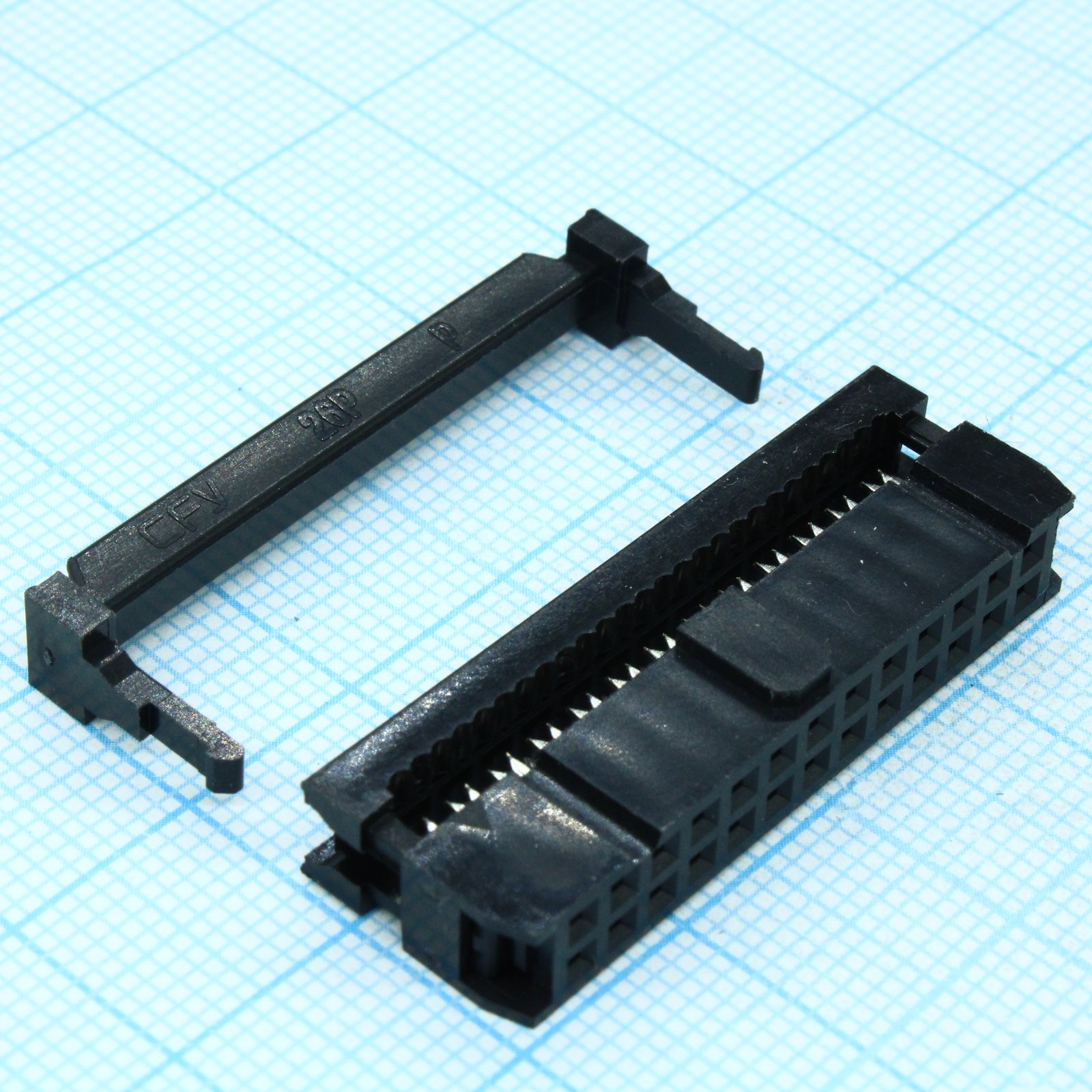

Разъем IDC-26 от CONNFLY — это гнездовой соединитель с шагом контактов 2.54 мм, предназначенный для подключения 26-жильного (2х13) плоского шлейфа. Модель DS1016-26MA2BB относится к типу IDC, обеспечивая надежный и быстрый монтаж без пайки. Применяется в электронных устройствах для передачи сигналов между платами и периферией.
Технические характеристики
| Шаг | 2.54mm |
| Шкала | 1:1 |
| Серия | DS1016 |
| Тип | IDC |
| Тип монтажа | Выводной |
| Размеры | A: 35.14mm ±0.3; B: 27.94mm ±0.2; C: 2.54mm ±0.1; D: 2.25mm ±0.15; E: 1.15mm ±0.1; F: 0.3mm ±0.05; G: 5.00mm; H: 13.30mm; I: 6.00mm; J: 7.00mm; K: 12.28mm; Индуктивность: 5.08mm; M: 10.40mm; N: 24.38mm; O: 17.79mm; P: 2.30mm |
| Размер листа | A4 |
| Артикул | DS1016 |
| Тип чертежа | Customer |
| Тип упаковки | лоток |
| Поляризация | A: With |
| Цвет корпуса | B: Black |
| Разгрузка натяжения | B: With |
| Допуск угла | ±5°, ±3°, ±2° |
| Покрытие контакта | B: Gold flash + Nickel |
| Общий допуск | X.XX ±0.60, X.XXX ±0.38, X.XXXX ±0.25 |
| Темп. диапазон | -40°C to +105°C |
| Материал клеммы | B: Brass |
| Сопр. контакта | 20mΩ Max. initial |
| Число контактов | 26 |
| Product number code | DS1016-26MA2BB |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 26 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
