Разъемы / IDC / IDC 2.54mm / гнездо тип IDC(2х12) на шлейф / IDC-24 (DS1016-24MA2BB)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
5 шт.
Норм. уп.: 25
Описание

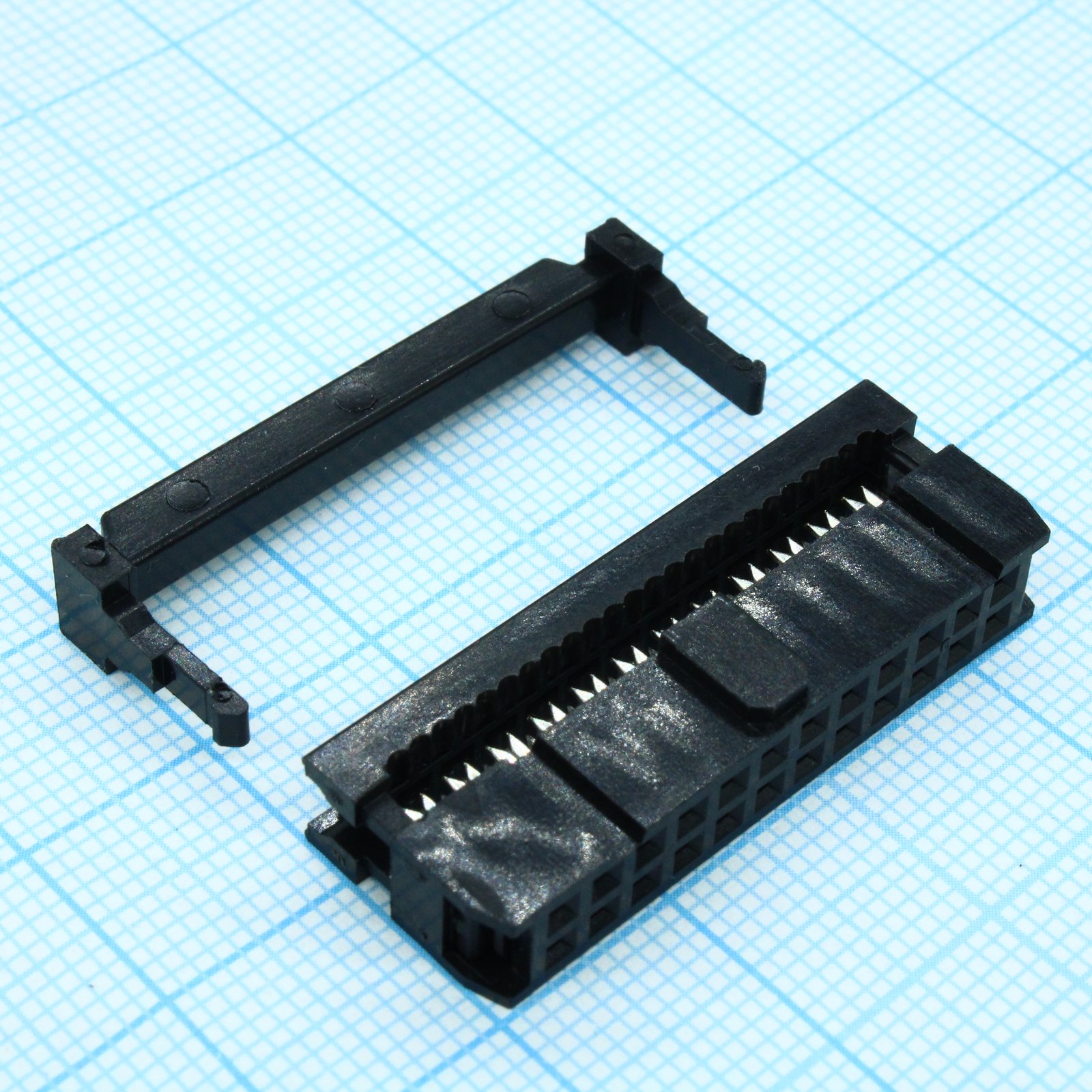

Разъем IDC 2.54 мм от CONNFLY — гнездо типа IDC (2x12) на шлейф, модель DS1016-24MA2BB. Предназначен для параллельного подключения 24-контактного ленточного кабеля. Обеспечивает надежное соединение без пайки методом обжима, широко применяется в вычислительной технике и измерительном оборудовании.
Технические характеристики
| Шаг | 2.54mm |
| Пол разъёма | розетка |
| Серия | DS1016 |
| Тип | IDC |
| Шаг | 2.54 мм |
| Серия | BH/IDC |
| Описание | IDC socket pitch 2.54mm |
| Размер A | 35.14mm |
| Размер B | 27.94mm |
| Тип упаковки | лоток |
| Поляризация | Есть |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | IDC |
| Разгрузка натяжения | Есть |
| Покрытие контакта | Gold flash + Nickel |
| Темп. диапазон | -40°C~+105°C |
| Материал клеммы | Латунь |
| Сопр. контакта | 20mΩ Max. initial |
| Число контактов | 24 |
| Расположение контактов | 2x12 |
| Сопр. изоляции | 1000MΩ Min. |
| Способ монтажа | наколка на плоский кабель |
| Форма контактов | прямые |
| Кол-во контактов | 24 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
| Функциональное назначение | розетка |
