Разъемы / IDC / IDC 2.54mm / гнездо тип IDC(2х10) на шлейф / IDC-20 (DS1016-20MA2BB)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
92 141 шт.
Норм. уп.: 108
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт9,69 ₽
Сумма319,77 ₽
+ доплата 750,00 ₽
В наличии33 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 33 штюрлицам и ИП
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии70 692 шт
от 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 8,63 ₽
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии7 922 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 6,70 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии13 494 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 9,75 ₽
Заказ со склада «Склад 16» с этой позицией — 319,77 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
33 шт · Склад 16 · 319,77 ₽
Описание

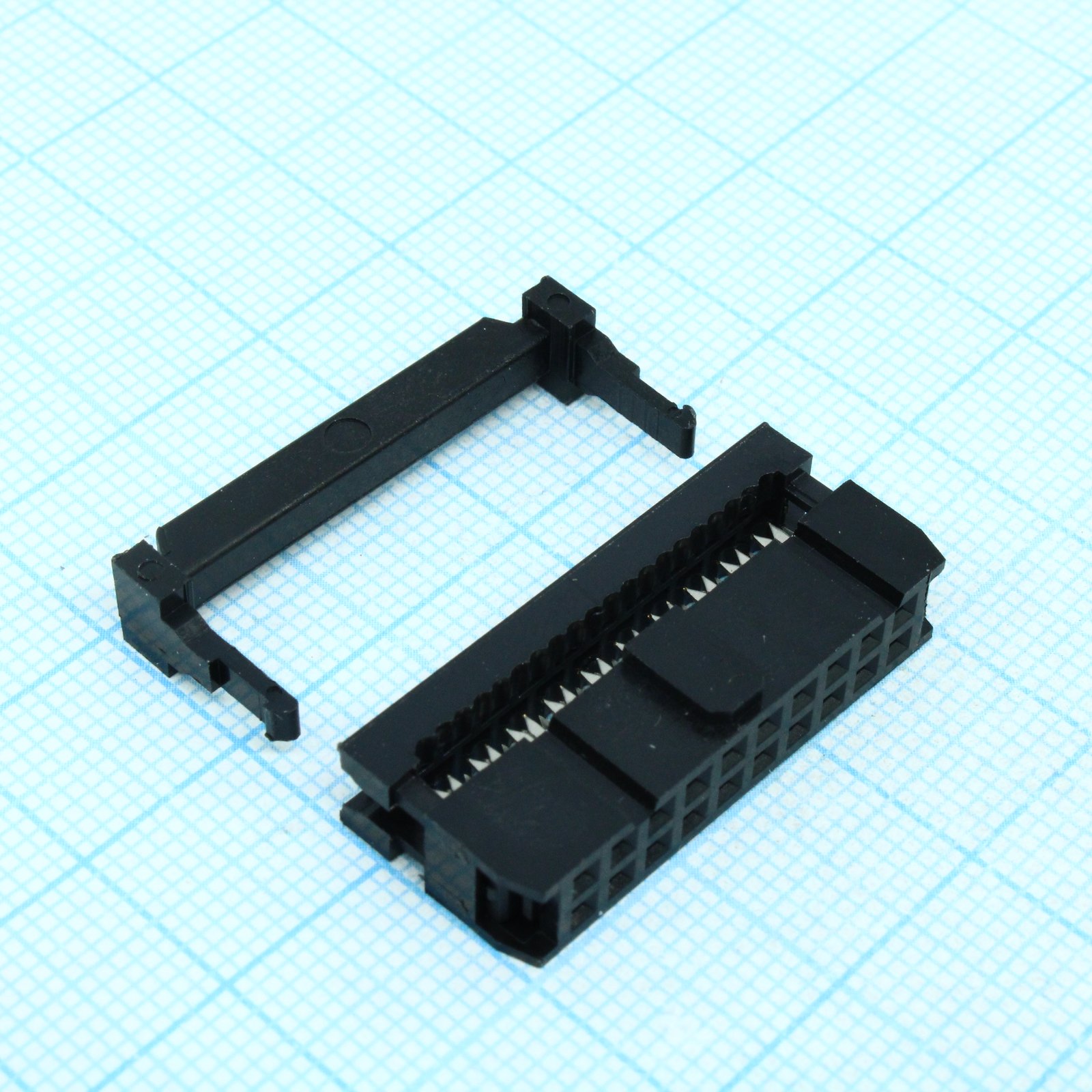

Разъем IDC-20 (DS1016-20MA2BB) от CONNFLY представляет собой гнездо типа IDC на шлейф с шагом контактов 2.54 мм. Конфигурация 2х10 контактов обеспечивает подключение 20-жильного ленточного кабеля. Применяется для надежного соединения в компьютерной и измерительной технике, а также в системах автоматизации.
Технические характеристики
| Шаг | 2.54mm |
| Шкала | 1:1 |
| Серия | DS1016 SERIES |
| Тип | IDC |
| Шаг | 2.54 мм |
| Номер чертежа | C-DS1016-XXXXXX-X-B |
| Выступ | mm |
| Размер A | A±0.3 |
| Размер B | B±0.2 |
| Артикул | DS1016 |
| Размер чертежа | A4 |
| Тип чертежа | CUSTOMER |
| Производитель | CONNFLY ELECTRONIC CO. LTD |
| Тип упаковки | лоток |
| Поляризация | A:W, B:W/O |
| Тип монтажа | Выводной |
| Dimension 0.3 | 0.3±0.05 |
| Цвет корпуса | G:GRAY, B:BLACK, L:BLUE |
| Разгрузка натяжения | M:W/, N:W/O |
| Dimension 1.15 | 1.15±0.1 |
| Dimension 2.25 | 2.25±0.15 |
| Dimension 2.30 | 2.30 |
| Dimension 2.54 | 2.54±0.1 |
| Dimension 5.00 | 5.00 |
| Dimension 5.08 | 5.08 |
| Dimension 6.00 | 6.00 |
| Dimension 7.00 | 7.00 |
| Dimension 7.62 | 7.62 |
| Количество контактов | 06, 08, 10, 12, 14, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64 |
| Допуск угла | ±5°, ±3°, ±2° |
| Покрытие контакта | 8:FULL GOLD FLASH, 2:Gold flash + Nickel, N:Full Nickel |
| Dimension 10.16 | 10.16 |
| Dimension 10.40 | 10.40 |
| Dimension 12.28 | 12.28 |
| Dimension 12.70 | 12.70 |
| Dimension 13.30 | 13.30 |
| Dimension 14.82 | 14.82 |
| Dimension 15.24 | 15.24 |
| Dimension 17.36 | 17.36 |
| Dimension 17.79 | 17.79 |
| Dimension 19.90 | 19.90 |
| Dimension 22.44 | 22.44 |
| Dimension 22.86 | 22.86 |
| Dimension 24.38 | 24.38 |
| Dimension 25.56 | 25.56 |
| Dimension 27.94 | 27.94 |
| Dimension 30.06 | 30.06 |
| Dimension 30.48 | 30.48 |
| Dimension 35.14 | 35.14 |
| Dimension 37.68 | 37.68 |
| Dimension 40.64 | 40.64 |
| Dimension 42.76 | 42.76 |
| Dimension 47.84 | 47.84 |
| Dimension 48.26 | 48.26 |
| Dimension 55.46 | 55.46 |
| Dimension 60.96 | 60.96 |
| Dimension 68.16 | 68.16 |
| Dimension 73.66 | 73.66 |
| Dimension 78.74 | 78.74 |
| Dimension 80.86 | 80.86 |
| Dimension 85.94 | 85.94 |
| Общий допуск | X.: ±0.60, X.: ±0.38, ±0.25 |
| Темп. диапазон | -40°C~+105°C |
| Материал клеммы | B:BRASS |
| Сопр. контакта | 20mΩ Max. initial |
| Product number code | DS1016-XXXXX-X |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 20 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
