Разъемы / IDC / IDC 2.54mm / гнездо тип IDC(2х8) на шлейф / IDC-16 (DS1016-16MA2BB)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
77 736 шт.
Норм. уп.: 132
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт7,92 ₽
дешевле всех
Сумма792,00 ₽
В наличии24 327 шт
от 100 штюрлицам и ИП
от 543 — 6,65 ₽ (−16%)
Склад 13срок до недели
Цена за шт8,19 ₽
Сумма819,00 ₽
+ доплата 490,00 ₽
В наличии45 604 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 635 — 7,27 ₽ (−11%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии7 805 шт
от 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 6,96 ₽
100 шт · Склад 39 · 792,00 ₽
Описание

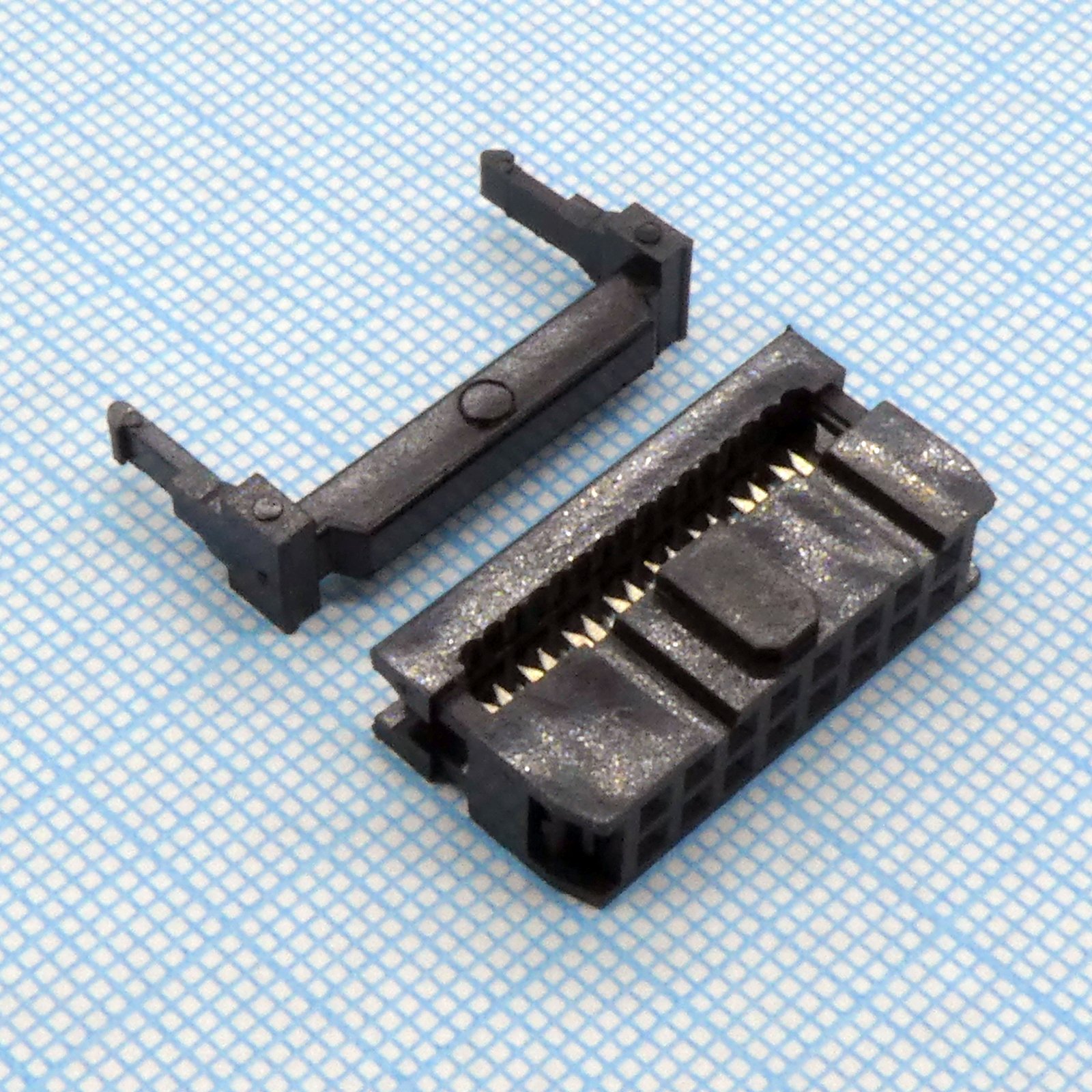

Разъем IDC-16 от CONNFLY представляет собой гнездовой соединитель типа IDC (2x8 контактов) с шагом 2.54 мм, предназначенный для подключения к плоскому шлейфу. Модель DS1016-16MA2BB обеспечивает надежный обжим изоляции без зачистки проводов, что ускоряет сборку кабельных сборок. Применяется для передачи сигналов и питания в компьютерной технике, промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1016 SERIES |
| Тип | IDC |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Размеры | A: 12.28mm ±0.3; B: 7.62mm ±0.2; Ширина: 10.40mm; Высота: 13.30mm; Длина: 19.90mm |
| Артикул | DS1016 |
| Тип упаковки | лоток |
| Поляризация | A: With |
| Цвет корпуса | B: Black |
| Разгрузка натяжения | M: With |
| Номер чертежа | C-DS1016-XXXXXX-X-B |
| Допуск угла | ±5°, ±3°, ±2° |
| Покрытие контакта | 2: Gold flash + Nickel |
| Общий допуск | X.XX ±0.60, X.X ±0.38, X. ±0.25 |
| Темп. диапазон | -40°C~+105°C |
| Материал клеммы | B: Brass |
| Сопр. контакта | 20mΩ Max. initial |
| Число контактов | 16 |
| Product number code | DS1016-16MA2BB |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 16 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
