Разъемы / IDC / IDC 2.54mm / (гнездо тип IDC(2х5) на шлейф) / IDC-10 (DS1016-10MA2BB) (IDC-10F) / CH-254-IDC-10P-A-B SHAINOR, KLS1-204-10-B KLS, 09185106803 HARTING, L-KLS1-204-10-B-G KLS,
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
113 392 шт.
Норм. уп.: 192
Цены поставщиков
Склад 13
В наличии:113 111 шт
Срок поставки: до недели
Норм. уп.: 192
Минимальная партия: 102 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,88 |
| от 768 | 6,06 |
| от 1 536 | 5,51 |
| от 3 072 | 5,04 |
| от 5 952 | 4,75 |
Склад 14
В наличии:281 шт.
Срок поставки: до 7 дн.
Норм. уп.: 192
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 4,82 |
Описание

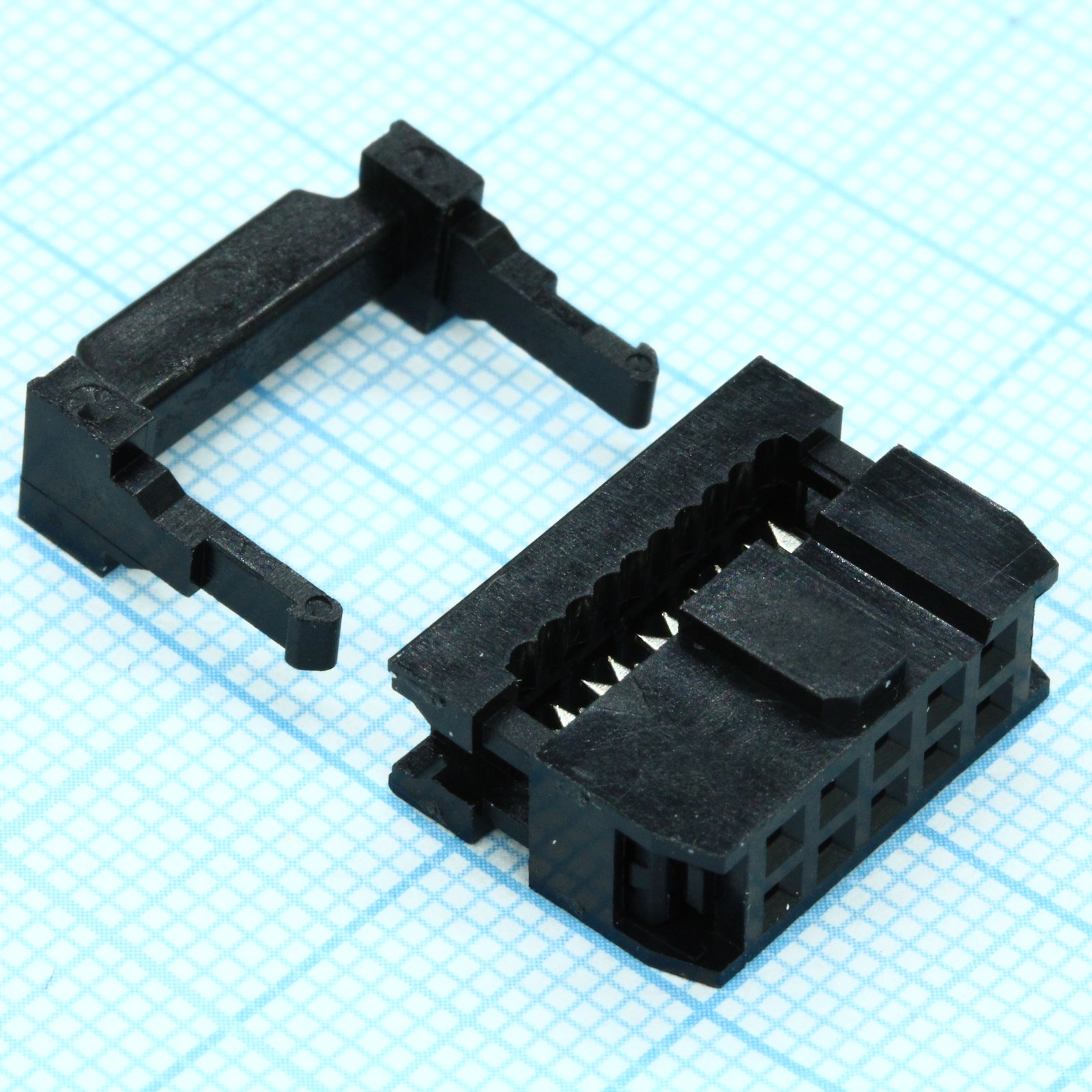

Разъём IDC (гнездо) на 10 контактов (2x5) от производителя CONNFLY. Предназначен для подключения плоского шлейфа с шагом 2.54 мм. Используется для создания надёжных разъёмных соединений в электронных устройствах, часто применяется в компьютерной технике и промышленной автоматике.
Технические характеристики
| Шаг | 2.54mm |
| Шкала | 1:1 |
| Единицы | mm |
| Серия | DS1016 SERIES |
| Тип | IDC |
| Шаг | 2.54 мм |
| Размеры | 0.3: 0.3±0.05; 1.15: 1.15±0.1; 2.25: 2.25±0.15; 2.30: 2.30; 2.54: 2.54±0.1; 5.00: 5.00; 5.08: 5.08; 6.00: 6.00; 7.00: 7.00; 7.62: 7.62; 10.16: 10.16; 10.40: 10.40; 12.28: 12.28; 12.70: 12.70; 13.30: 13.30; 14.82: 14.82; 15.24: 15.24; 17.36: 17.36; 17.79: 17.79; 19.90: 19.90; 22.44: 22.44; 22.86: 22.86; 24.38: 24.38; 25.56: 25.56; 27.94: 27.94; 30.06: 30.06; 30.48: 30.48; 35.14: 35.14; 37.68: 37.68; 40.64: 40.64; 42.76: 42.76; 47.84: 47.84; 48.26: 48.26; 55.46: 55.46; 60.96: 60.96; 68.16: 68.16; 73.66: 73.66; 78.74: 78.74; 80.86: 80.86; 85.94: 85.94; A tolerance: ±0.3; B tolerance: ±0.2 |
| Drawing no | C-DS1016-XXXXXX-X-B |
| Размер листа | A4 |
| Артикул | DS1016 |
| Производитель | CONNFLY ELECTRONIC CO. LTD |
| Тип упаковки | лоток |
| Поляризация | A:W, B:W/O |
| Тип монтажа | Выводной |
| Цвет корпуса | G:GRAY, B:BLACK, L:BLUE |
| Strain relief | M:W/, N:W/O |
| No of contacts | 06, 08, 10, 12, 14, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64 |
| Покрытие контакта | 8:FULL GOLD FLASH, 2:Gold flash + Nickel, N:Full Nickel |
| Общий допуск | X: ±0.60; X.X: ±0.38; X.XX: ±0.25; Угол: ±5°; Angle 2: ±3°; Angle 3: ±2° |
| Темп. диапазон | -40°C to +105°C |
| Материал клеммы | B:BRASS |
| Сопр. контакта | 20mΩ Max. initial |
| Product number code | DS1016-XXXXX-X |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 10 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
