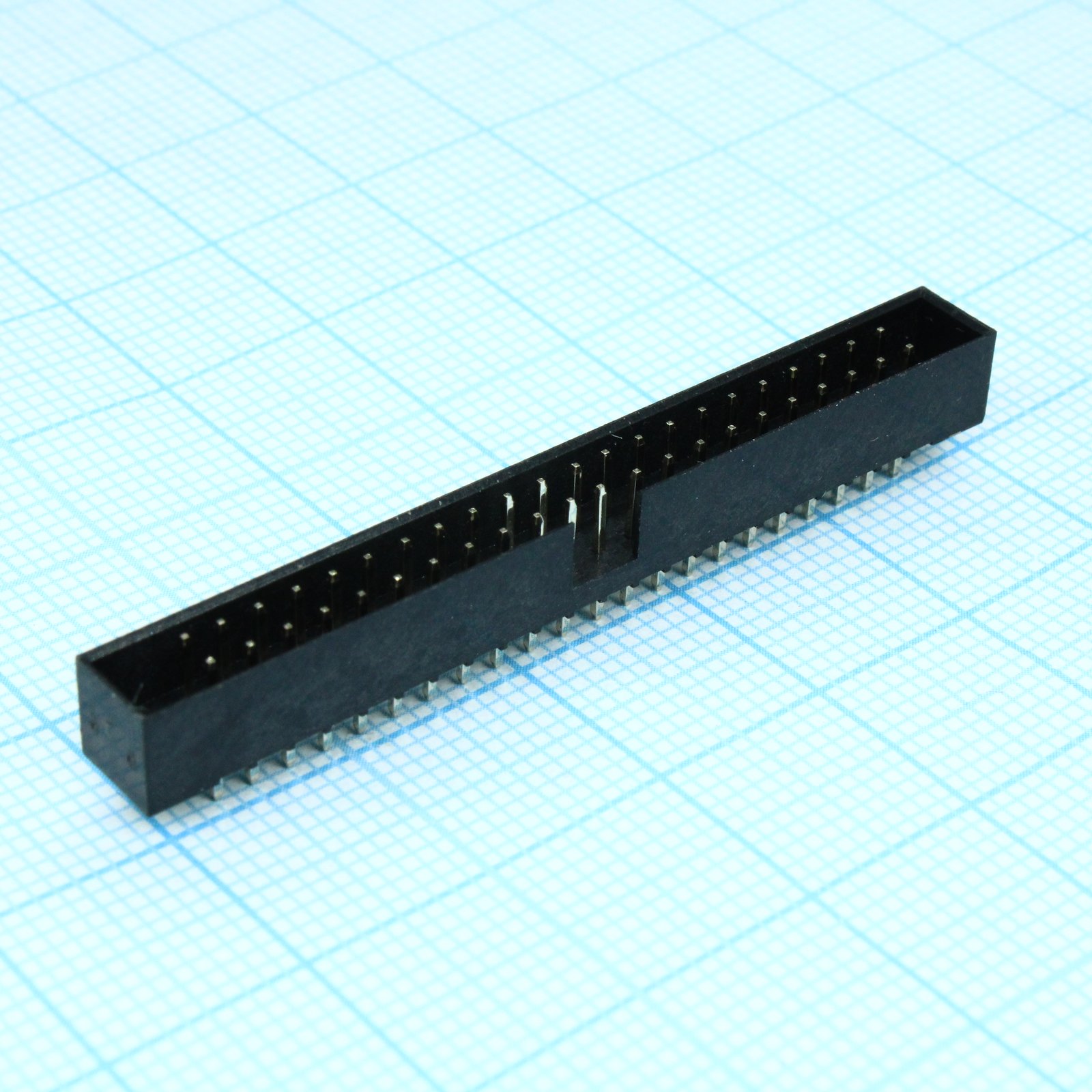

IDC разъем, вилка на плату прямая 44pin(2x22), шаг 2.00мм
У поставщика
ПроизводительCONNFLY
У поставщиков
1 423 шт.
Норм. уп.: 112
Цены поставщиков
Склад 13
В наличии:1 423 шт
Срок поставки: до недели
Норм. уп.: 112
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 70,18 |
| от 32 | 64,79 |
| от 64 | 60,39 |
| от 112 | 57,09 |
| от 336 | 54,63 |
Описание
IDC разъем-вилка от CONNFLY для установки на плату. Модель имеет 44 контакта (2x22) с шагом 2.00 мм и прямой вывод. Подходит для шлейфовых соединений в промышленной автоматике и вычислительной технике.
Технические характеристики
| Шаг | 2.00mm |
| Цвет корпуса | Чёрный |
| Тип монтажа | V/T type |
| Покрытие контакта | Full gold flash |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max (initial) |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 44 (2x22) |
| Contact square size | 0.50±0.05mm |
| Dimension formula 1 | N*2.0+7.1±0.40 |
| Dimension formula 2 | N*2.0+6.2±0.35 |
| Dimension formula 3 | (N-1)*2.0±0.25 |
| Pcb layout tolerance | ±0.05mm |
| Примечание | BH2-44; IDC2-44MS |
| Сопр. изоляции | 1000MΩ min |
| Диаметр монтажного отверстия | 0.80mm |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | IDC разъем, вилка на плату |
| Диэлектрическая прочность | AC 500V per minute |
