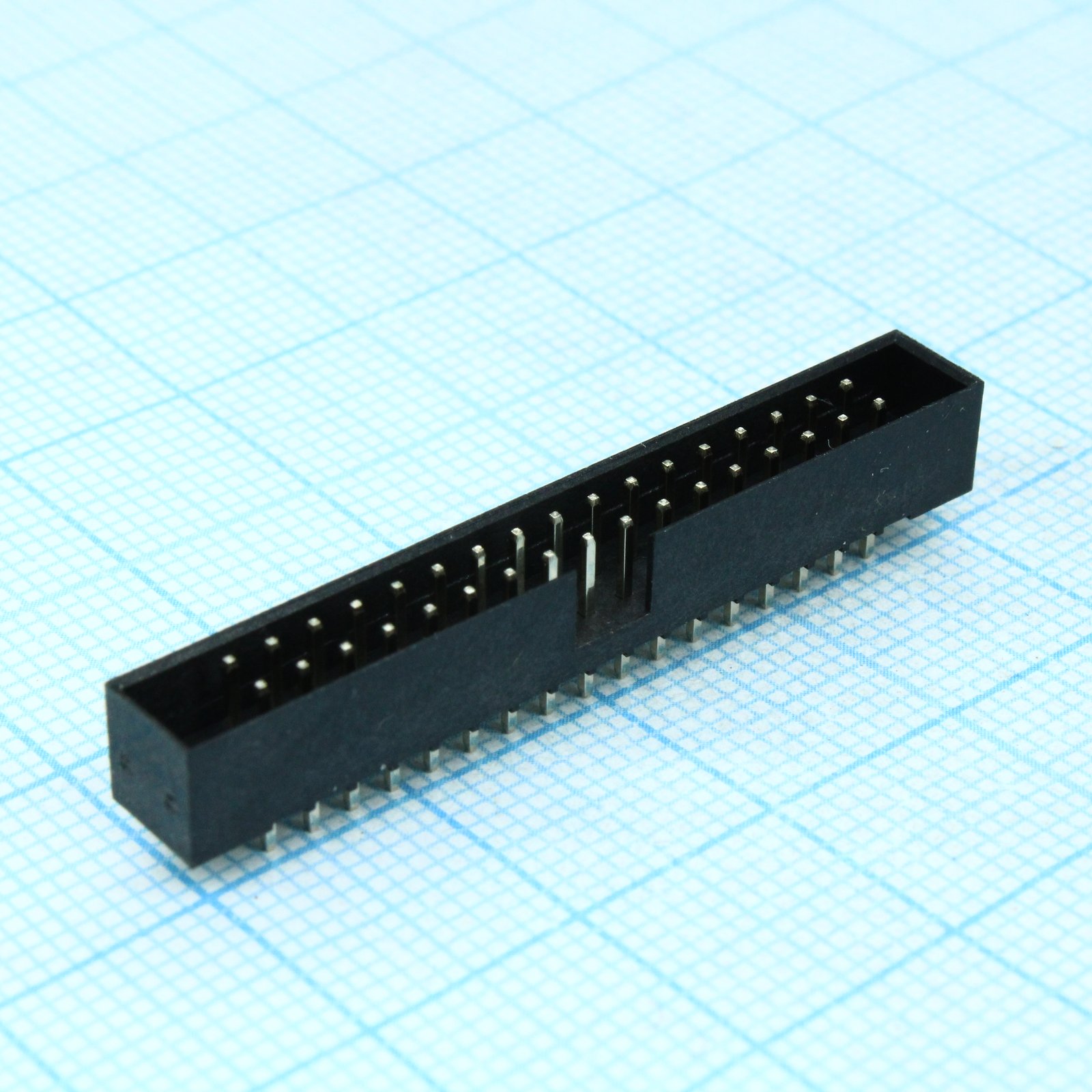

IDC2 разъем, вилка на плату прямая двухрядная 34pin(2x17)., шаг 2.00мм
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
3 307 шт.
Норм. уп.: 100
Цены поставщиков
Склад 14
В наличии:2 124 шт.
Срок поставки: до 7 дн.
Норм. уп.: 140
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 140 | 29,05 |
Склад 39
В наличии:830 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,77 |
Склад 13
В наличии:353 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,02 |
| от 50 | 39,38 |
| от 100 | 36,37 |
| от 200 | 34,12 |
| от 400 | 32,43 |
Описание
IDC2 разъем от CONNFLY — это прямая двухрядная вилка на плату с 34 контактами (2x17). Шаг контактов составляет 2.00 мм, что обеспечивает надежное соединение в компактных устройствах. Применяется в промышленной автоматике и вычислительной технике для подключения шлейфов и кабелей.
Технические характеристики
| Шаг | 2.00mm |
| Корпус | IDC2 connector, straight dual-row header |
| Напряжение, В | 500 |
| Размеры | Ширина: 4.00mm; Высота: 5.50mm; Длина: N*2.0+7.1±0.40 mm |
| Тип монтажа | SMT |
| Pickup support | S: W/ Pick up |
| Покрытие контакта | Full gold flash |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ max (initial) |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 34 |
| Примечание | BH2-34; IDC2-34MS |
| Сопр. изоляции | 1000MΩ min |
| Recommended pcb layout | 2.0*N+7.10±0.3 mm |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | IDC разъем, вилка на плату |
| Диэлектрическая прочность | AC 500V per minute |
