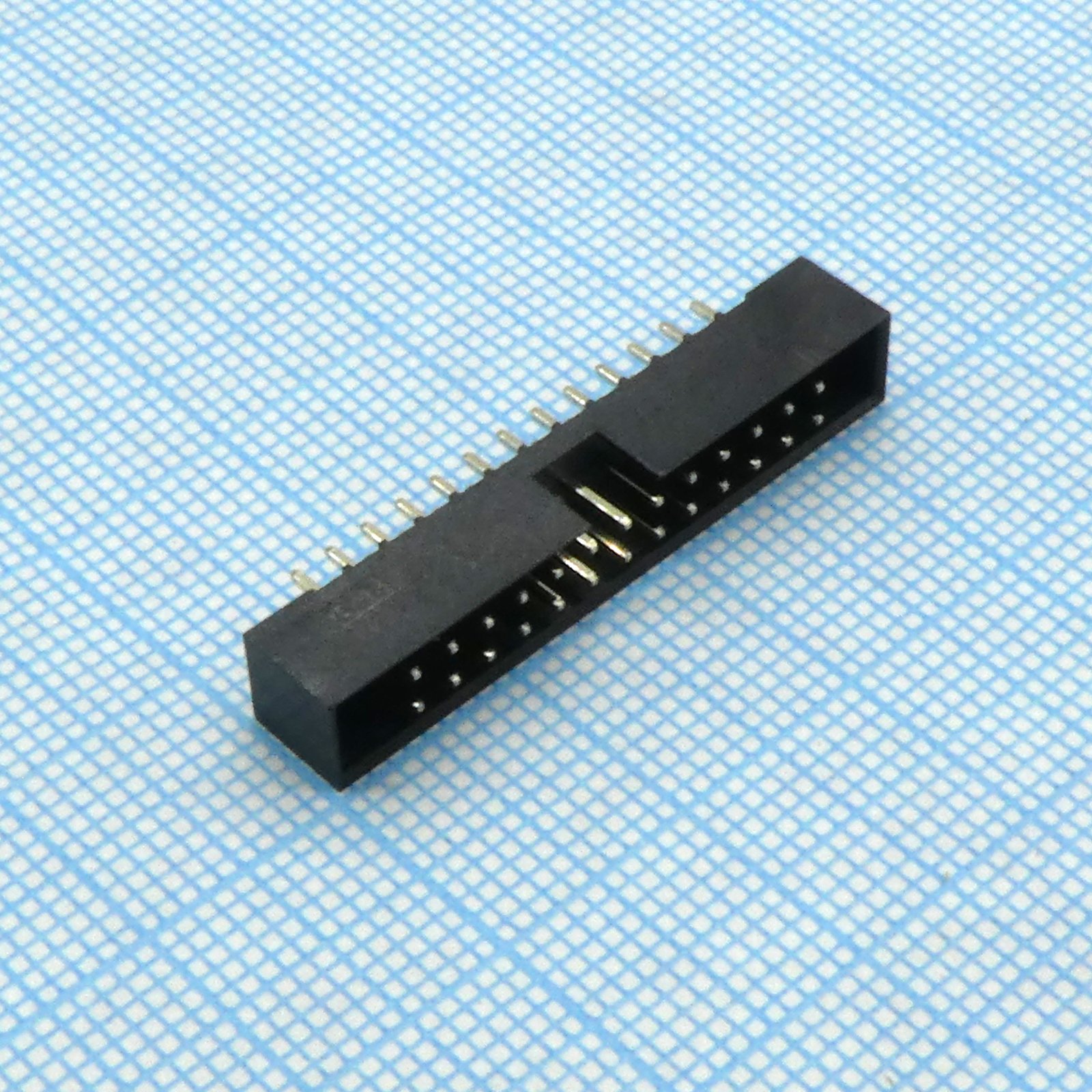

IDC2 разъем, вилка на плату прямая двухрядная 26pin(2x13)., шаг 2.00мм
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
4 045 шт.
Норм. уп.: 196
Цены поставщиков
Склад 39
В наличии:2 913 шт.
Срок поставки: до недели
Норм. уп.: 196
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,59 |
| от 135 | 26,44 |
| от 225 | 24,66 |
| от 373 | 23,25 |
| от 623 | 22,24 |
Склад 13
В наличии:1 048 шт
Срок поставки: до недели
Норм. уп.: 196
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,43 |
| от 64 | 31,31 |
| от 128 | 28,76 |
| от 392 | 26,82 |
| от 588 | 25,38 |
Склад 14
В наличии:84 шт.
Срок поставки: до 7 дн.
Норм. уп.: 196
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 196 | 24,47 |
Описание
IDC2 разъем от CONNFLY — это двухрядная вилка на плату с 26 контактами (2x13). Шаг контактов составляет 2.00 мм, что обеспечивает надежное соединение в компактных устройствах. Применяется в промышленной автоматике и вычислительной технике для подключения шлейфов.
Технические характеристики
| Тип | IDC connector, board mount plug, dual row |
| Шаг | 2.00mm |
| Размеры | Ширина: N*2.0+6.2±0.35 mm; Высота: не указано; Длина: N*2.0+7.1±0.40 mm |
| Топология платы | Шаг: 2.00mm; Pad size: 0.50±0.05mm; Диаметр отверстия: 0.80mm |
| Цвет корпуса | Чёрный |
| Тип монтажа | THT |
| Покрытие контакта | Full gold flash |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max (initial) |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 26 |
| Расположение контактов | 2x13 |
| Примечание | BH2-26; IDC2-26MS |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | IDC разъем, вилка на плату |
| Диэлектрическая прочность | AC 500V per minute |
| Количество контактов | 26 |
| Корпус | DIP-26 |
