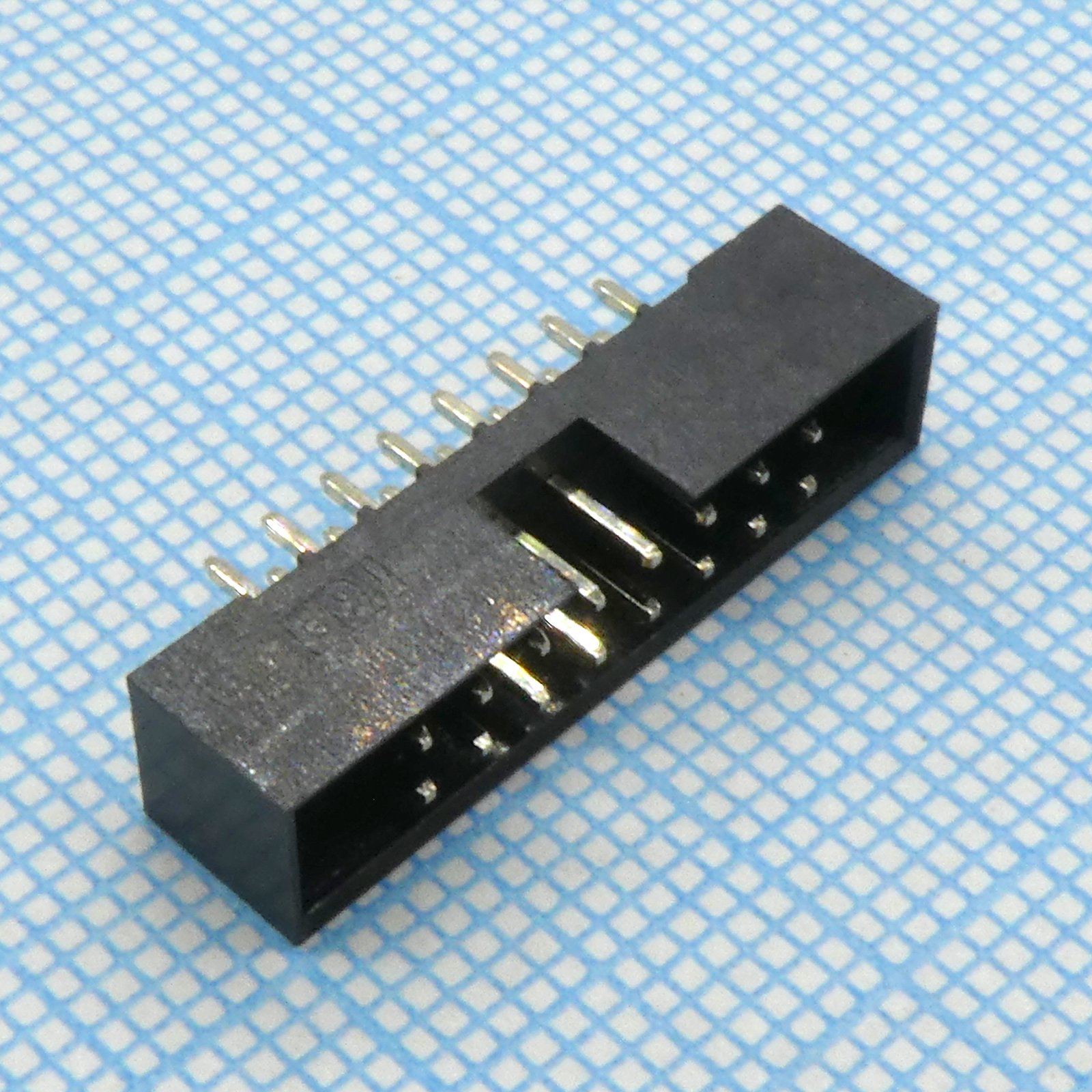

IDC2 разъем, вилка на плату прямая двухрядная 16pin(2x8)., шаг 2.00мм
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
9 706 шт.
Норм. уп.: 280
Цены поставщиков
Склад 39
В наличии:4 904 шт.
Срок поставки: до недели
Норм. уп.: 280
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,22 |
Склад 13
В наличии:4 802 шт
Срок поставки: до недели
Норм. уп.: 280
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,99 |
| от 60 | 20,17 |
| от 119 | 19,10 |
| от 280 | 17,83 |
| от 560 | 16,66 |
Описание
IDC2 разъем от CONNFLY — прямая двухрядная вилка на плату с 16 контактами (2x8). Шаг выводов 2.00 мм, тип корпуса — бокс-хедер. Подходит для жгутов и шлейфов в промышленной автоматике и контроллерах.
Технические характеристики
| Тип | IDC connector, header, straight, double row |
| Шаг | 2.00mm |
| Размеры | Ширина: N*2.0+6.2±0.35 mm; Высота: не указано; Длина: N*2.0+7.1±0.40 mm |
| Топология платы | Шаг: 2.00mm; Pad size: 0.50±0.05mm; Диаметр отверстия: 0.80mm |
| Цвет корпуса | Чёрный |
| Тип монтажа | THT |
| Покрытие контакта | Full gold flash |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max (initial) |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 16 |
| Расположение контактов | 2x8 |
| Примечание | BH2-16; IDC2-16MS |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | IDC 2.00mm BOX HEADER |
| Диэлектрическая прочность | AC 500V per minute |
| Количество контактов | 16 |
| Корпус | DIP-16 |
