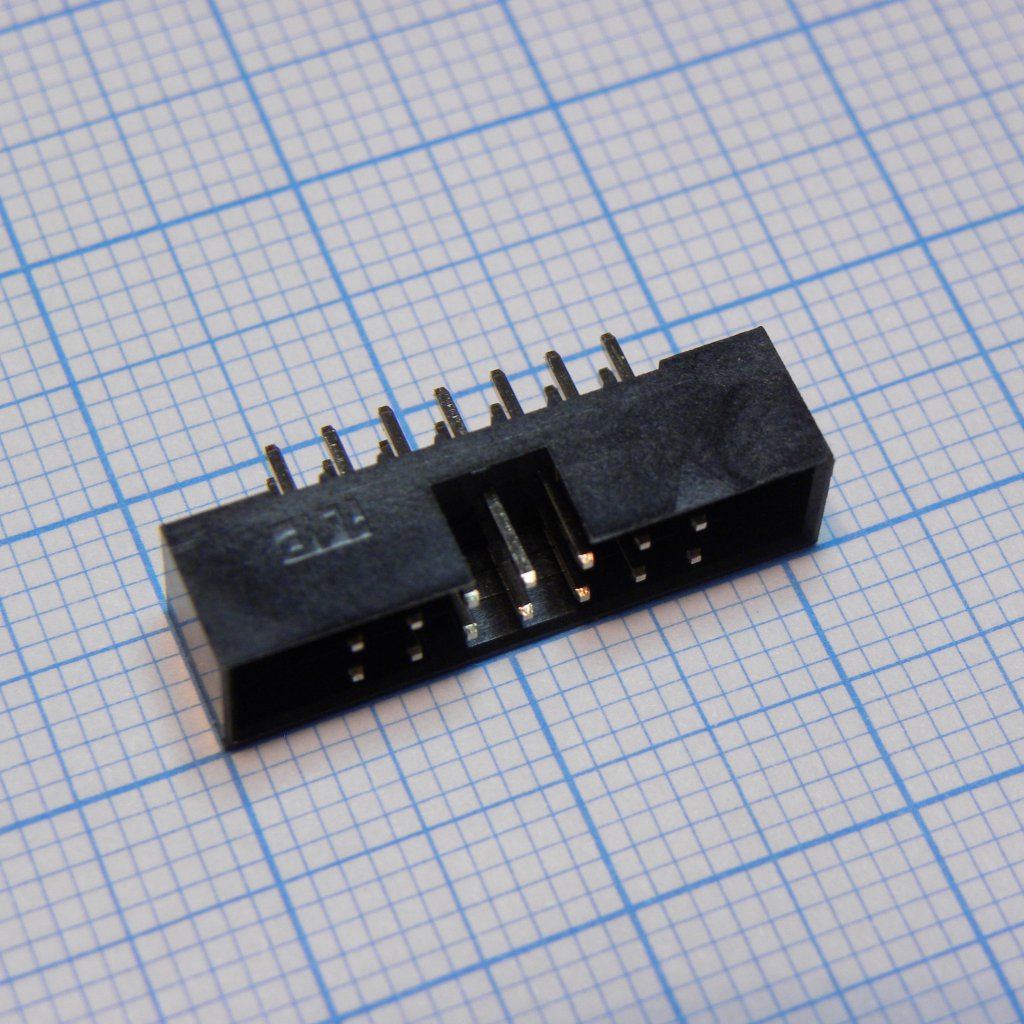

IDC2 разъем, вилка на плату прямая двухрядная 14pin(2x7)., шаг 2.00мм
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
12 727 шт.
Норм. уп.: 308
Цены поставщиков
Склад 13
В наличии:6 557 шт
Срок поставки: до недели
Норм. уп.: 308
Минимальная партия: 52 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,67 |
| от 89 | 12,95 |
| от 177 | 12,06 |
| от 308 | 11,12 |
| от 924 | 10,34 |
Склад 39
В наличии:3 542 шт.
Срок поставки: до недели
Норм. уп.: 308
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,65 |
| от 303 | 11,77 |
| от 505 | 10,70 |
| от 838 | 9,85 |
| от 1 393 | 9,27 |
Склад 14
В наличии:2 628 шт.
Срок поставки: до 7 дн.
Норм. уп.: 308
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 308 | 12,49 |
Описание
IDC2 разъем от CONNFLY — прямая двухрядная вилка на плату с 14 контактами (2x7). Шаг контактов составляет 2.00 мм, что обеспечивает компактное соединение. Компонент предназначен для шлейфовых подключений в промышленной автоматике и контрольно-измерительном оборудовании.
Технические характеристики
| Шаг | 2.00mm |
| Покрытие | Full gold flash |
| Размеры | N: 7; (N-1)*2.0: 12.0±0.25mm; N*2.0+6.2: 20.2±0.35mm; N*2.0+7.1: 21.1±0.40mm; Pin square: 0.50±0.05mm; Шаг строк: 2.00mm; Диаметр штыря: 0.80mm |
| Цвет корпуса | Чёрный |
| Тип монтажа | V/T type |
| Покрытие контакта | F1: Full gold flash |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ max (initial) |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 14 (2x7) |
| Примечание | BH2-14; IDC2-14MS |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | IDC 2.00mm BOX HEADER |
| Диэлектрическая прочность | AC 500V per minute |
| Recommended pcb layout tolerance | ±0.05mm |
| Количество контактов | 14 |
| Корпус | DIP-14 |
