Разъемы / BH2 (шаг 2 мм) / вилка на плату / BH2-12 (DS1014-12SF1B-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
1 508 шт.
Норм. уп.: 336
Цены поставщиков
Склад 39
В наличии:890 шт.
Срок поставки: до недели
Норм. уп.: 336
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,35 |
| от 257 | 13,32 |
| от 437 | 12,17 |
| от 720 | 11,26 |
| от 1 209 | 10,63 |
Склад 13
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 336
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,71 |
| от 70 | 13,66 |
| от 139 | 12,64 |
| от 336 | 11,82 |
| от 672 | 11,42 |
Склад 14
В наличии:118 шт.
Срок поставки: до 7 дн.
Норм. уп.: 336
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 336 | 11,15 |
Описание

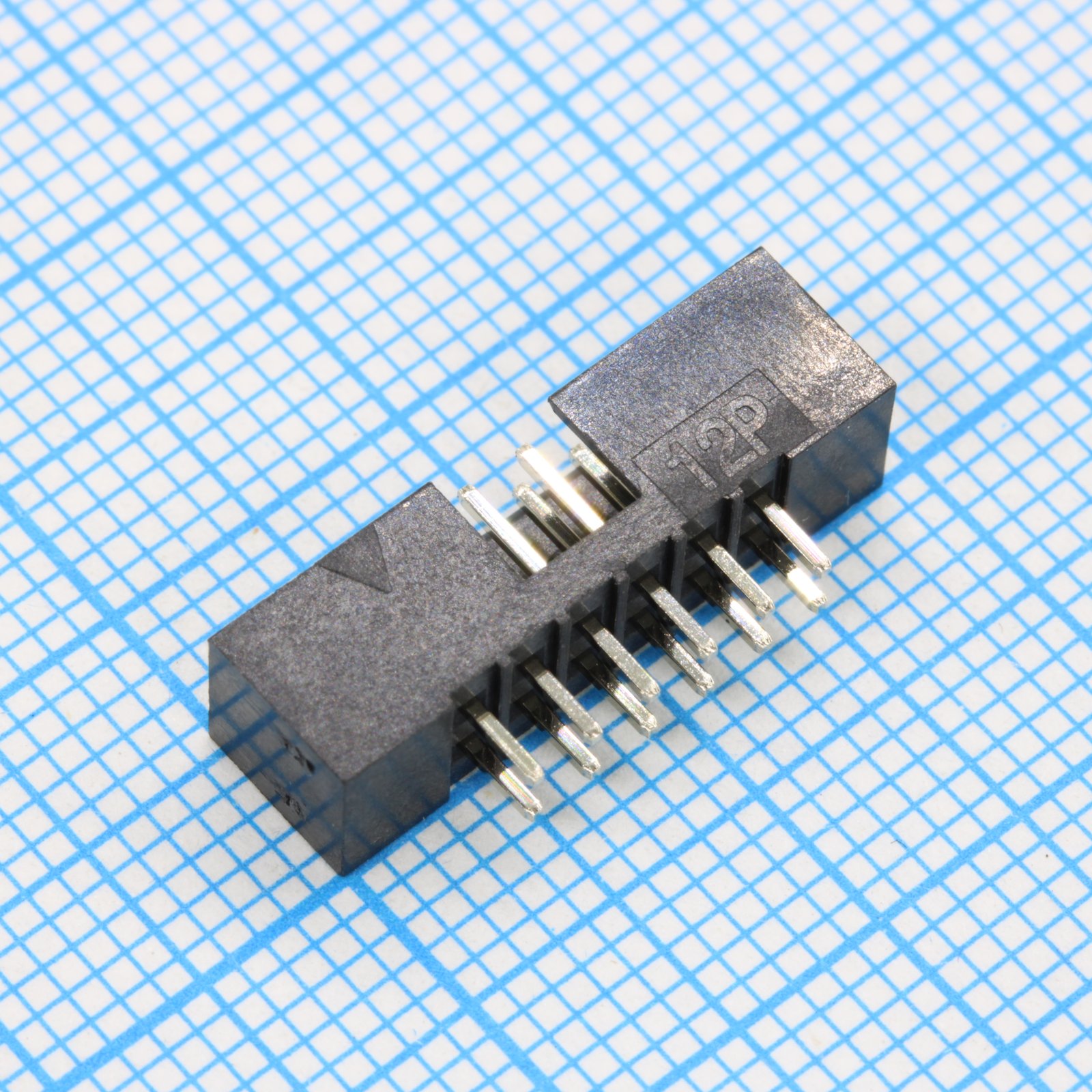

Разъем CONNFLY DS1014-12SF1B-B представляет собой вилку на плату серии BH2 с шагом контактов 2 мм. Модель рассчитана на 12 контактов и предназначена для надежного соединения в компактных электронных устройствах. Применяется в блоках питания, контроллерах и бытовой технике для организации разъемных соединений на печатных платах.
Технические характеристики
| Шаг | 2.0mm |
| Pickup | W/O Pick up |
| Серия | DS1014 |
| Шаг | 2.54 мм |
| Корпус | BH2 |
| Напряжение, В | 500 |
| Размеры | Ширина: N*2.0+6.2±0.35; Высота: не указано; Длина: N*2.0+7.1±0.40 |
| Тип упаковки | трубка |
| Код продукта | DS1014-12SF1B-B |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | SMT |
| Plating level | B |
| Покрытие контакта | Full gold flash |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ max. (initial) |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 12 |
| Сопр. изоляции | 1000MΩ min. |
| Recommended pcb layout | Шаг: 2.00±0.1; Pad size: 0.50±0.05; Диаметр отверстия: 0.80 |
| Кол-во контактов | 14 |
| Диэлектрическая прочность | AC 500V per minute |
