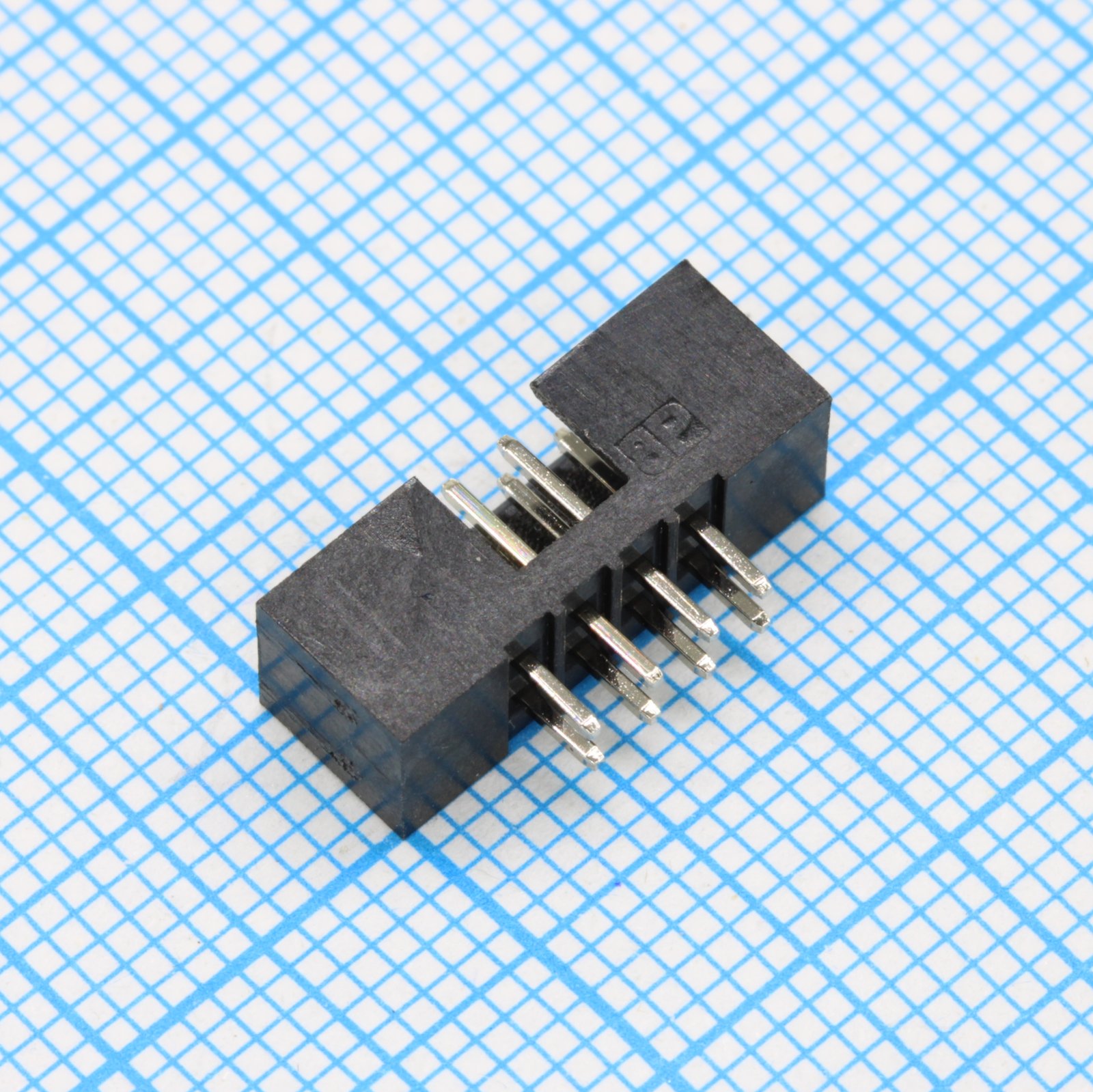

IDC разъем, вилка на плату прямая двухрядная 8pin(2x4)., шаг 2.00мм
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
10 773 шт.
Норм. уп.: 420
Цены поставщиков
Склад 14
В наличии:8 992 шт.
Срок поставки: до 7 дн.
Норм. уп.: 420
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 420 | 12,30 |
Склад 13
В наличии:1 781 шт
Срок поставки: до недели
Норм. уп.: 420
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,63 |
| от 110 | 16,69 |
| от 220 | 15,08 |
| от 420 | 13,83 |
| от 1 260 | 12,93 |
Описание
IDC разъем-вилка на плату от CONNFLY с прямым двухрядным расположением 8 контактов (2x4). Шаг выводов составляет 2.00 мм, упаковка — палетта (Tray). Подходит для жгутов и шлейфов в промышленной автоматике и контрольно-измерительном оборудовании.
Технические характеристики
| Шаг | 2.00mm |
| Dimension 1 | N*2.0+7.1±0.40 |
| Dimension 2 | N*2.0+6.2±0.35 |
| Dimension 3 | (N-1)*2.0±0.25 |
| Dimension 4 | 2.00±0.1 |
| Dimension 5 | □0.50±0.05 |
| Dimension 6 | 2.0*(N-1) |
| Dimension 7 | Ø0.80 |
| Dimension 8 | 2.0*N+7.10±0.3 |
| Dimension 9 | 5.50 |
| Dimension 10 | 4.00 |
| Dimension 11 | 7.65 |
| Dimension 12 | 0.90 |
| Тип упаковки | T: Tray, R: Tape on reel, B: Tube |
| Цвет корпуса | B: Black, W: White, L: Blue, A: Gray |
| Тип монтажа | SMT type |
| Plating level | 3A: Level 3A, B: Level B |
| Dimension note | N = Number of contacts / 2 |
| Покрытие контакта | F1: Full gold flash |
| Pick up support | S: W/ Pick up, X: W/O Pick up |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ max (initial) |
| Материал изолятора | Thermoplastic (PA-9T UL 94V-0) |
| Число контактов | 08 10 12 14 16 20 24 26 30 34 40 50 60 64 |
| Pcb layout tolerance | ±0.05 |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Tray (палетта) |
| Диэлектрическая прочность | AC 500V per minute |
| Количество контактов | 8 |
| Тип | IDC |
