Разъемы / BH , IDM (шаг 2,54) / вилка на плату / BH-20 (DS1013-20SSIB1-B-0)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
41 457 шт.
Норм. уп.: 160
Цены поставщиков
Склад 14
В наличии:37 594 шт.
Срок поставки: до 7 дн.
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 6,20 |
Склад 13
В наличии:3 863 шт
Срок поставки: до недели
Норм. уп.: 160
Минимальная партия: 74 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,37 |
| от 480 | 8,25 |
| от 800 | 7,34 |
| от 1 440 | 6,60 |
| от 2 880 | 6,12 |
Описание

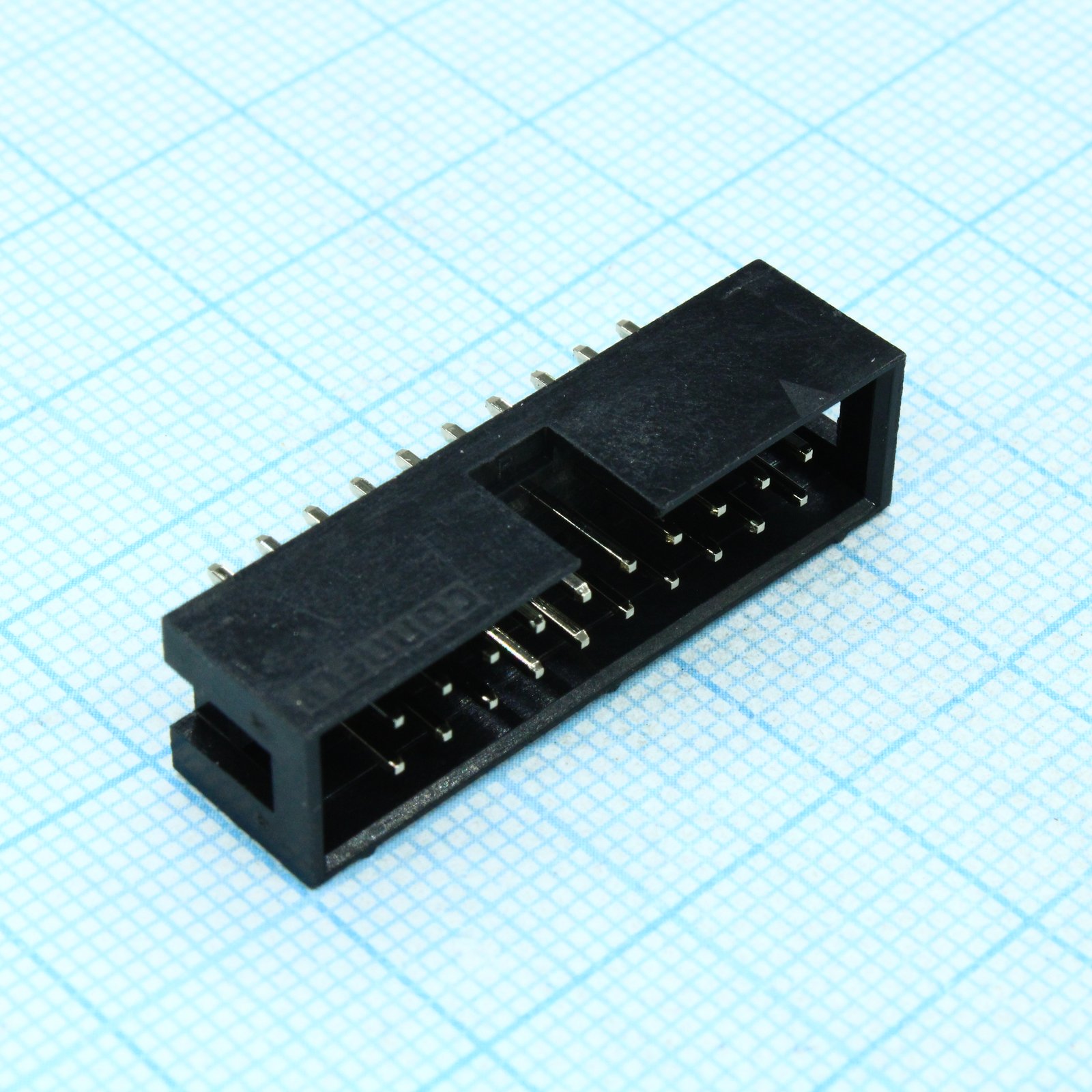

Разъем CONNFLY DS1013-20SSIB1-B-0 — это вилка на плату (IDM) с шагом контактов 2,54 мм. Модель BH-20 рассчитана на 20 контактов и предназначена для надежного соединения в электронных устройствах. Применяется при монтаже жгутов и шлейфов в промышленной и бытовой аппаратуре.
Технические характеристики
| Шаг | 2.54mm |
| Тип | DIP панелька |
| Шаг | 2.54 мм |
| Post size | 0.64±0.05mm |
| Dimension A | 33.00mm |
| Dimension B | 30.80mm |
| Dimension C | 22.86mm |
| Dimension E | 3.10mm |
| Dimension H | 7.50mm |
| Размер контакта | Ø1.02mm |
| Корпус | DIP-14 |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | V/T type |
| Plating level | Level B |
| Ном. ток | 3A |
| Покрытие контакта | Full gold flash |
| Материал корпуса | PBT UL94 V-0 |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. Initial |
| Число контактов | 20 |
| Pcb layout tolerance | ±0.05mm |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 14 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
