Разъемы / BH , IDM (шаг 2,54) / вилка на плату прямой угол / BH-20R (DS1013-20RSiB-B-0)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
6 051 шт.
Норм. уп.: 160
Цены поставщиков
Склад 13
В наличии:3 244 шт
Срок поставки: до недели
Норм. уп.: 160
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,77 |
| от 92 | 12,06 |
| от 160 | 11,24 |
| от 480 | 10,34 |
| от 800 | 9,61 |
Склад 39
В наличии:2 228 шт.
Срок поставки: до недели
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,70 |
| от 393 | 9,11 |
| от 650 | 8,21 |
| от 1 084 | 7,50 |
| от 1 816 | 7,02 |
Склад 14
В наличии:579 шт.
Срок поставки: до 7 дн.
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 9,68 |
Описание

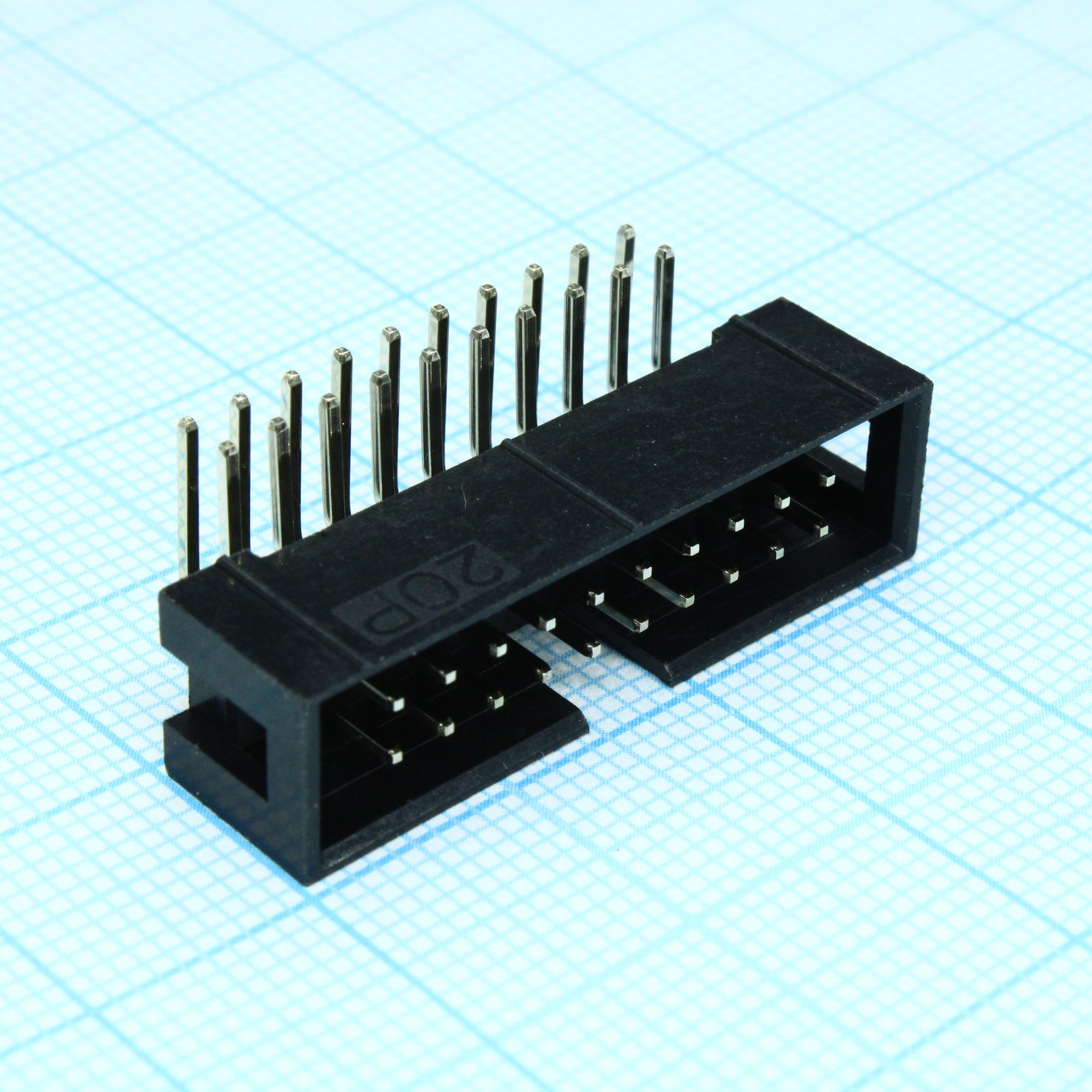

Разъем CONNFLY DS1013-20RSiB-B-0 — это вилка на плату с прямым углом контактов. Модель относится к серии IDM (шаг 2,54 мм) и рассчитана на 20 контактов. Применяется для надежного подключения шлейфов и кабелей в электронных устройствах, обеспечивая компактный монтаж на печатной плате.
Технические характеристики
| Шаг | 2.54mm |
| Тип | DIP панелька |
| Шаг | 2.54 мм |
| Dimension A | 33.00mm |
| Dimension B | 30.80mm |
| Dimension C | 22.86mm |
| Dimension E | 8.00mm |
| Dimension H | 9.50mm |
| Диаметр штыря | 0.64mm |
| Корпус | DIP-14 |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | R/A type |
| Plating level | Level B |
| Ном. ток | 3A |
| Покрытие контакта | Full gold flash |
| Материал корпуса | PBT UL94 V-0 |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. Initial |
| Число контактов | 20 |
| Mounting technology | THT |
| Pcb layout tolerance | ±0.05mm |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 14 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
