Разъемы / BH , IDM (шаг 2,54) / вилка на плату / BH-16 (DS1013-16SSIB1-B-0)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
51 675 шт.
Норм. уп.: 180
Цены поставщиков
Склад 39
В наличии:31 827 шт.
Срок поставки: до недели
Норм. уп.: 180
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,10 |
| от 584 | 5,93 |
| от 974 | 5,28 |
| от 1 645 | 4,76 |
| от 2 727 | 4,41 |
Склад 13
В наличии:19 848 шт
Срок поставки: до недели
Норм. уп.: 180
Минимальная партия: 92 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,60 |
| от 540 | 6,62 |
| от 900 | 5,84 |
| от 1 800 | 5,21 |
| от 3 600 | 4,80 |
Описание

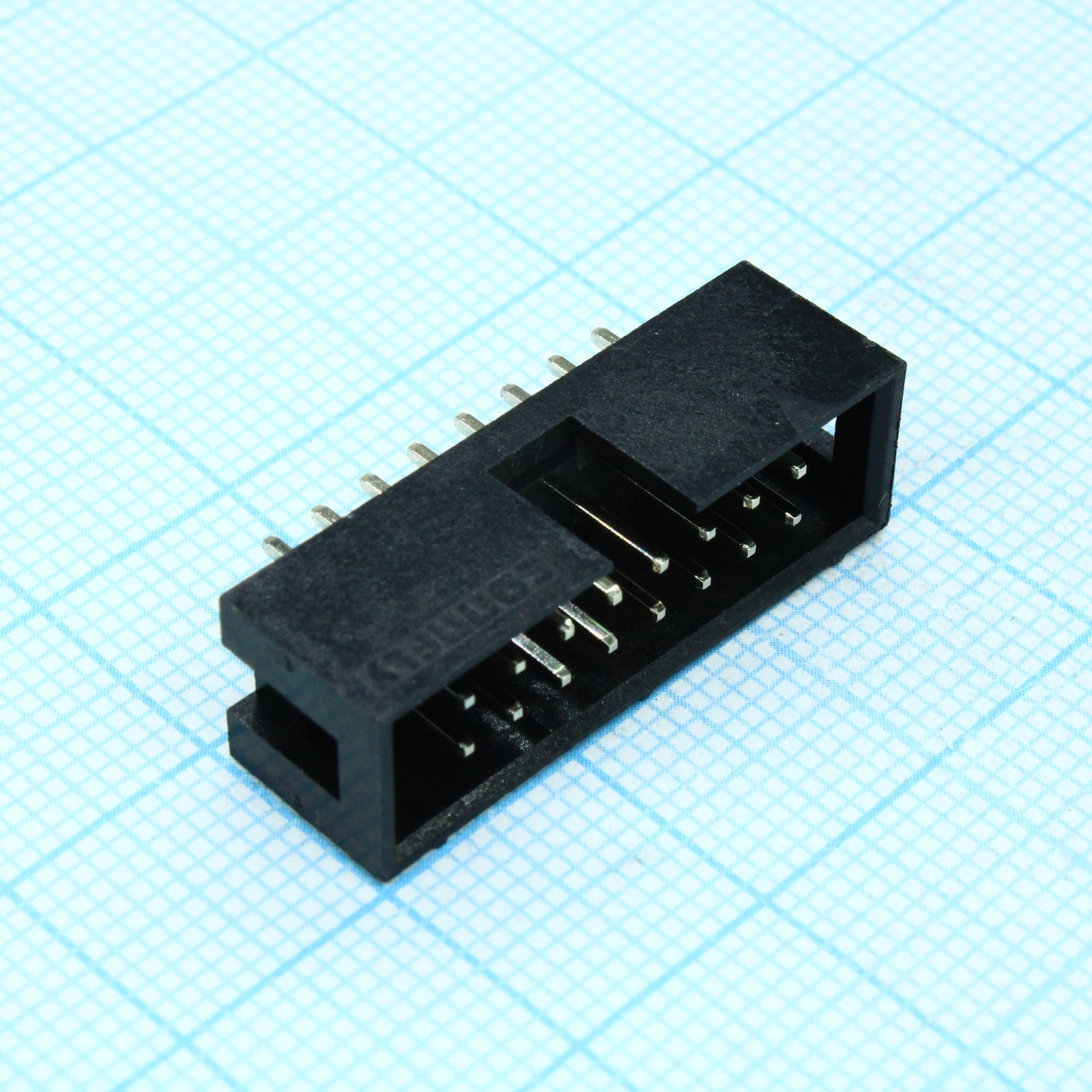

Разъем CONNFLY DS1013-16SSIB1-B-0 представляет собой вилку на плату (IDM) с шагом контактов 2,54 мм. Модель BH-16 рассчитана на 16 выводов и предназначена для надежного соединения в электронных устройствах. Применяется для монтажа на печатную плату, обеспечивая стабильный контакт в условиях ограниченного пространства.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1013 |
| Шаг | 2.54 мм |
| Размеры | A: 27.92mm; B: 25.72mm; C: 17.78mm |
| Корпус | DIP-16 |
| Тип монтажа | Выводной |
| Тип монтажа | THT (V/T type, R/A type, Elevator type, SMT type for other series) |
| Ном. ток | 3A |
| Покрытие контакта | Full gold flash |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. Initial |
| Число контактов | 16 |
| Product number code | DS1013-16SSIB1-B-0 |
| Сопр. изоляции | 1000MΩ Min. |
| Housing material options | PBT UL94 V-0, PBT UL94 HB, PA-46, PA-9T |
| Кол-во контактов | 16 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
| Recommended pcb layout tolerance | ±0.05 |
