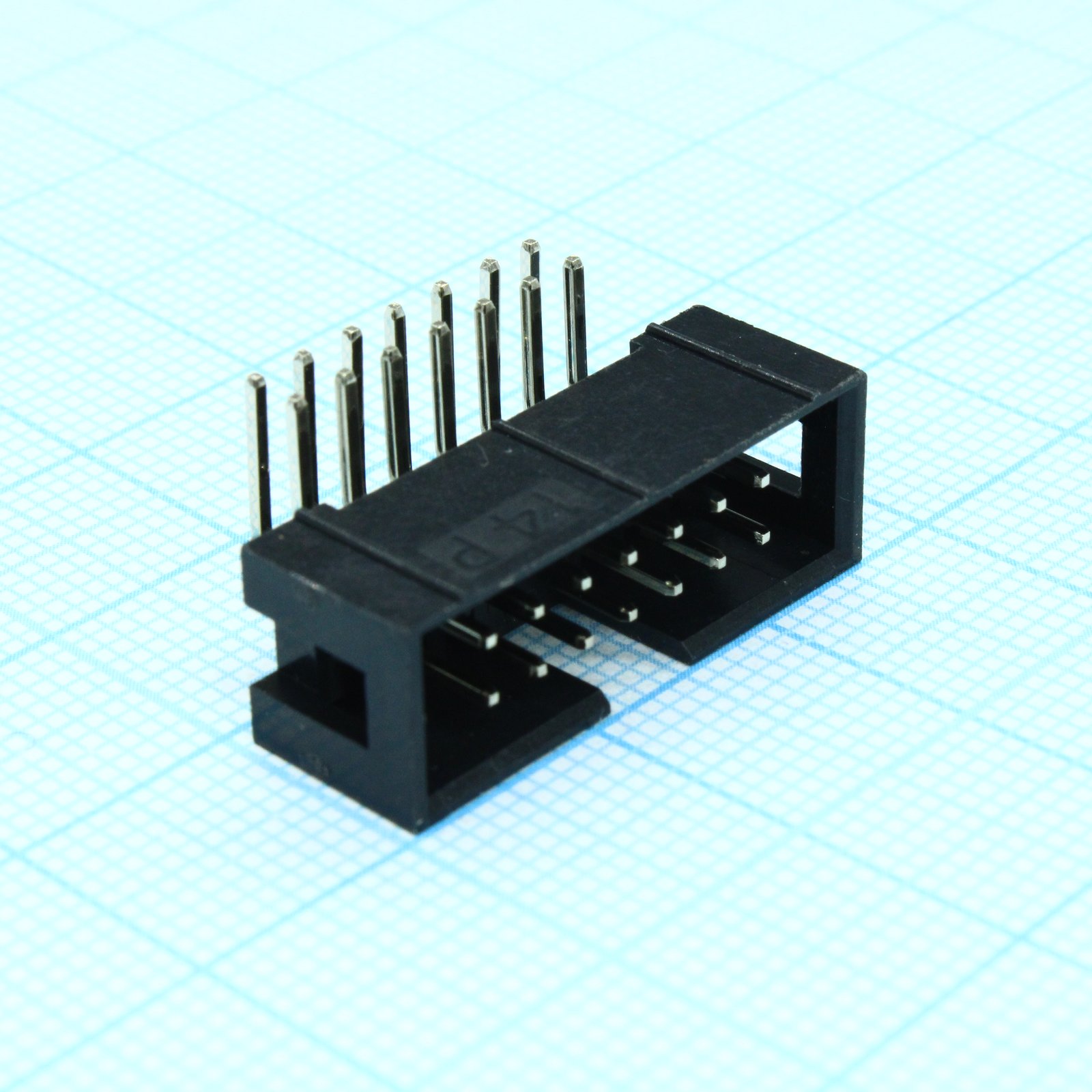

Разъемы / BH , IDM (шаг 2,54) / вилка на плату прямой угол / BH-14R (DS1013-14RSiB-B-0)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
20 562 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт18,03 ₽
Сумма540,90 ₽
В наличии14 994 шт
от 30 штюрлицам и ИП
от 210 — 15,80 ₽ (−12%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии5 568 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 13,59 ₽
30 шт · Склад 39 · 540,90 ₽
Описание
Разъем CONNFLY DS1013-14RSiB-B-0 представляет собой вилку на плату с прямым углом контактов. Модель BH-14R выполнена с шагом 2,54 мм и имеет 14 контактов, что типично для IDM-разъемов (идентичных IDC). Применяется для надежного соединения шлейфов с печатными платами в условиях ограниченного пространства, обеспечивая компактный монтаж.
Технические характеристики
| Шаг | 2.54mm |
| Шаг | 2.54 мм |
| Размер вывода | 0.64mm x 0.64mm |
| Размер A | 25.38mm |
| Размер B | 23.18mm |
| Размер C | 15.24mm |
| Корпус | DIP-14 |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | R/A type |
| Ном. ток | 3A |
| Способ монтажа | THT |
| Покрытие контакта | Full gold flash |
| Материал корпуса | PBT UL94 V-0 |
| Диаметр отверстия вывода | Ø1.02mm |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. Initial |
| Число контактов | 14 |
| Допуск топологии печатной платы | ±0.05mm |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 14 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
