Разъемы / BH , IDM (шаг 2,54) / вилка на плату SMD монтаж с установочной площадкой / BHS-14 (DS1013-14MSiSA-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
313 шт.
Норм. уп.: 23
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт33,03 ₽
Сумма825,75 ₽
+ доплата 490,00 ₽
В наличии169 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 46 — 31,23 ₽ (−5%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии144 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 26,41 ₽
Заказ со склада «Склад 13» с этой позицией — 825,75 ₽. До заказа без доплаты не хватает 16 474,25 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 825,75 ₽
Описание

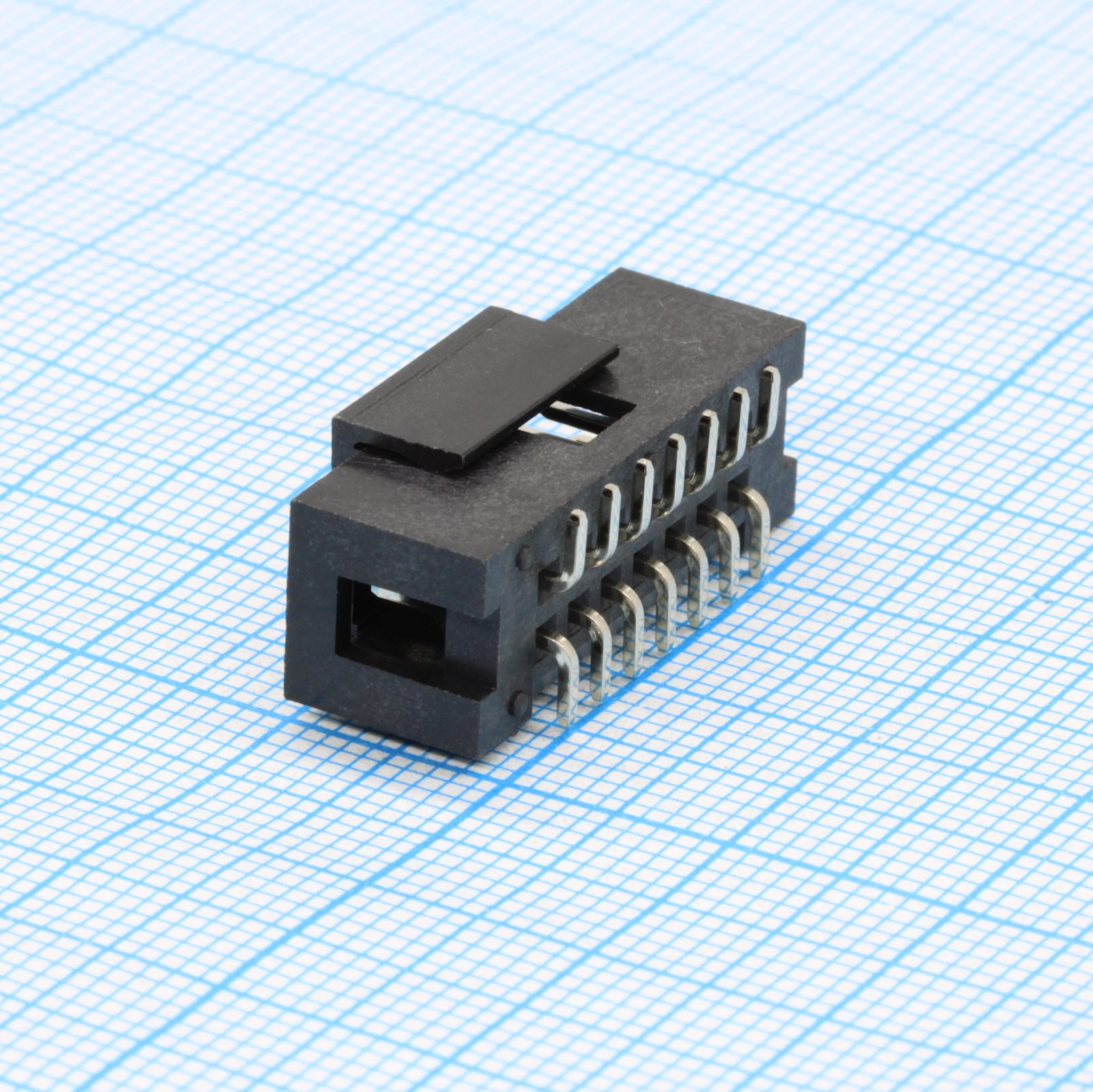

Разъем CONNFLY DS1013-14MSiSA-B представляет собой вилку с шагом контактов 2,54 мм для поверхностного монтажа (SMD). Модель BHS-14 оснащена установочной площадкой, что обеспечивает надежную фиксацию на плате. Применяется для создания надежных разъемных соединений в электронных устройствах, где требуется компактный монтаж и устойчивость к вибрациям.
Технические характеристики
| Шаг | 2.54mm |
| Шаг | 2.54 мм |
| Размеры | A: 25.38mm; B: 23.18mm; C: 15.24mm |
| Длина вывода | 0.64±0.05mm |
| Корпус | DIP-14 |
| Тип упаковки | Tube or Tape on reel |
| Тип монтажа | Выводной |
| Тип монтажа | SMT |
| Ном. ток | 3A |
| Покрытие контакта | Full gold flash |
| Pick up support | With pick-up |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. Initial |
| Число контактов | 14 |
| Сопр. изоляции | 1000MΩ Min. |
| Варианты материала корпуса | PBT UL94 V-0, PBT UL94 HB, PA-46, PA-9T |
| Кол-во контактов | 14 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
| Допуск рекомендуемой топологии PCB | ±0.05mm |
