Разъемы / BH , IDM (шаг 2,54) / вилка на плату прямой угол / BH-10R (DS1013-10RSiB-B-0)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
19 309 шт.
Норм. уп.: 260
Цены поставщиков
Склад 14
В наличии:17 306 шт.
Срок поставки: до 7 дн.
Норм. уп.: 260
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 5,79 |
Склад 13
В наличии:1 223 шт
Срок поставки: до недели
Норм. уп.: 260
Минимальная партия: 86 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,03 |
| от 260 | 6,97 |
| от 520 | 6,08 |
| от 1 040 | 5,41 |
| от 2 080 | 4,95 |
Склад 39
В наличии:780 шт.
Срок поставки: до недели
Норм. уп.: 260
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,21 |
| от 699 | 5,15 |
| от 1 138 | 4,57 |
| от 1 915 | 4,10 |
| от 3 182 | 3,78 |
Описание

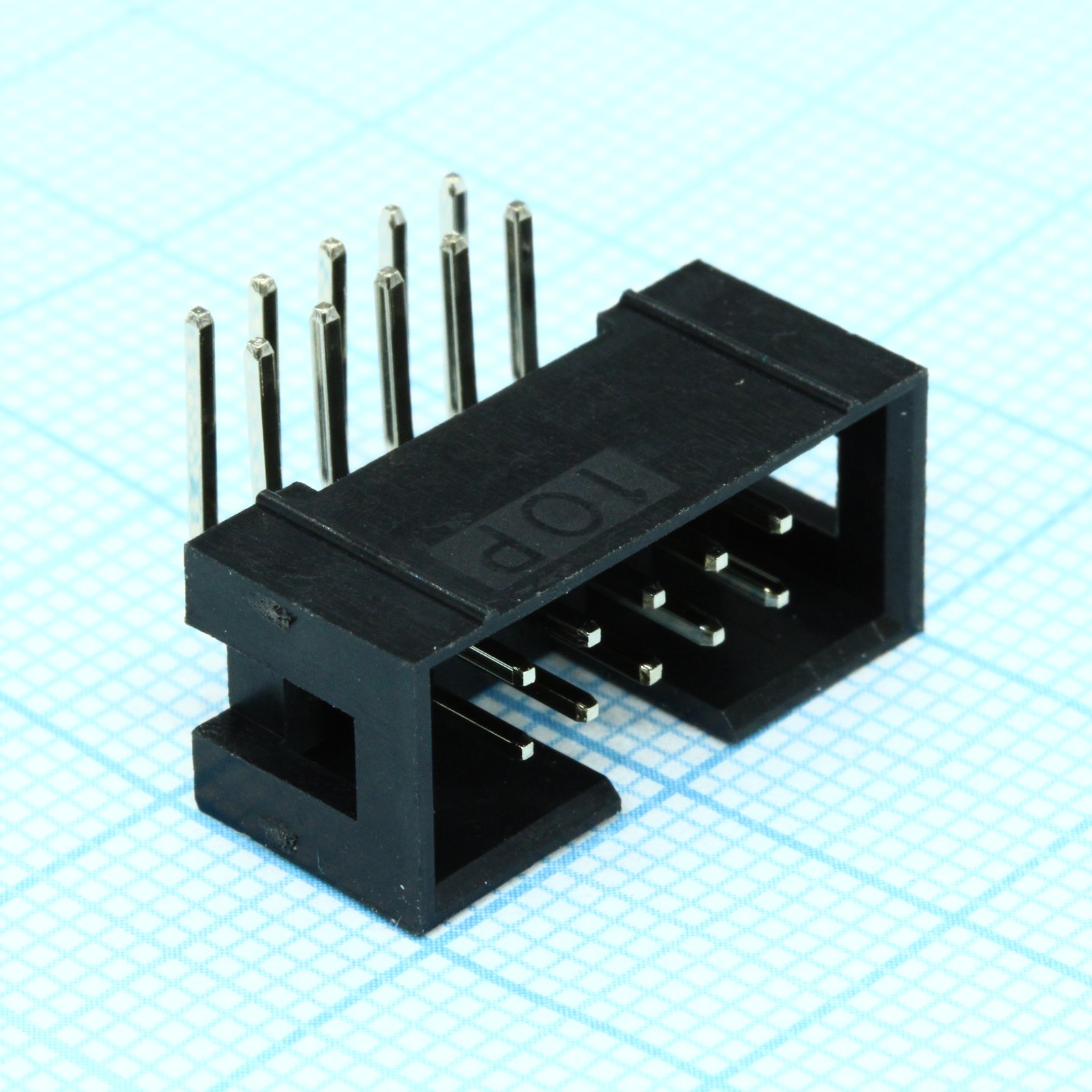

Разъем CONNFLY DS1013-10RSiB-B-0 представляет собой вилку на плату с прямым углом (угловой вывод) из серии BH. Компонент выполнен с шагом контактов 2,54 мм и рассчитан на 10 позиций (10R). Используется для надежного соединения проводов с печатной платой в компактных электронных устройствах, обеспечивая удобный монтаж в ограниченном пространстве.
Технические характеристики
| Шаг | 2.54mm |
| Тип | IDC |
| Размер вывода | 0.64mm x 0.64mm |
| Dimension A | 20.30mm |
| Dimension B | 18.10mm |
| Dimension C | 10.16mm |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | R/A type |
| Ном. ток | 3A |
| Покрытие контакта | Full gold flash |
| Материал корпуса | PBT UL94 V-0 |
| Pin hole diameter | Ø1.02mm |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. Initial |
| Число контактов | 10 |
| Pcb layout tolerance | ±0.05mm |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 10 контактов |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
