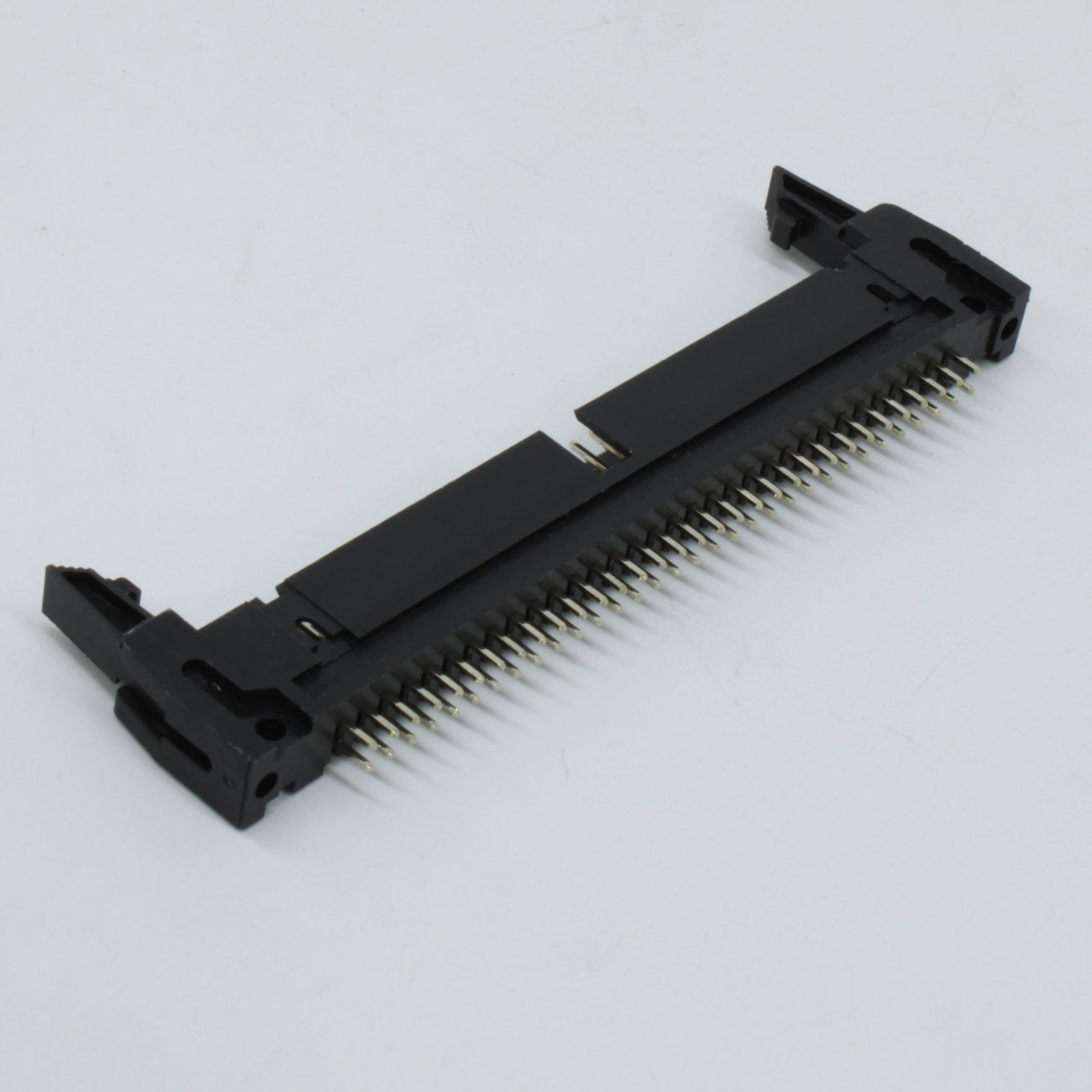

Разъемы / SCM / SCM-64 (IDCC-64MS) (2171-64GSB) (IDH-64S2GN) (DS1011-64SBSiB7-B)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
506 шт.
Норм. уп.: 56
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт49,44 ₽
Сумма741,60 ₽
+ доплата 490,00 ₽
В наличии248 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 22 — 47,02 ₽ (−5%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии258 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 56 штюрлицам и ИП
продаётся от 56 штпри 56 — 40,21 ₽
Заказ со склада «Склад 13» с этой позицией — 741,60 ₽. До заказа без доплаты не хватает 16 558,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 741,60 ₽
Описание
Разъем от CONNFLY, предназначенный для подключения шлейфов методом IDC (изоляция со смещением). Модель с 64 контактами, выполненная в форм-факторе SCM для надежного соединения в промышленной и вычислительной технике. Подходит для замены распространенных серий IDCC-64MS и IDH-64S2GN.
Технические характеристики
| Шаг | 2.54mm |
| Тип | IDC |
| Размер A | 100.68mm |
| Размер B | 90.78mm |
| Размер C | 78.74mm |
| Размер D | 86.68mm |
| Размер E | 2.54mm |
| Tolerance A | ±0.5mm |
| Tolerance B | ±0.3mm |
| Tolerance C | ±0.2mm |
| Tolerance D | ±0.3mm |
| Tolerance E | ±0.3mm |
| Тип корпуса | Big latch housing |
| Тип монтажа | Выводной |
| Цвет корпуса | Black (B) / Gray (A) |
| Тип монтажа | THT |
| Уровень покрытия | Level B / Level 3A |
| Ном. ток | 1A |
| Lock dimension | 7.90mm (standard) / 4.50mm (special) |
| Ном. напряжение | 500V AC (rms) |
| Покрытие контакта | Full Gold flash (Si) |
| Размер квадратного контакта | 0.64±0.05mm |
| Диаметр отверстия вывода | Ø1.02mm |
| Выдерживаемое напр. | 500V AC (rms) for 1 minute |
| Сопр. контакта | 20mΩ Max. |
| Число контактов | 64 |
| Ориентация монтажа | Straight type (S) / R/A type (R) |
| Допуск топологии печатной платы | ±0.05mm |
| Сопр. изоляции | 1000MΩ Min. |
| Раб. температура | -40°C~+105°C |
| Кол-во контактов | 64 |
