Вилка на плату, вертикальный монтаж 50pin(2х25), шаг 2.54мм
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
2 257 шт.
Норм. уп.: 70
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт36,34 ₽
Сумма545,10 ₽
В наличии1 264 шт
от 15 штюрлицам и ИП
от 111 — 32,75 ₽ (−10%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии258 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 70 штюрлицам и ИП
продаётся от 70 штпри 70 — 33,79 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии735 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
продаётся от 20 штпри 20 — 47,82 ₽
15 шт · Склад 39 · 545,10 ₽
Описание

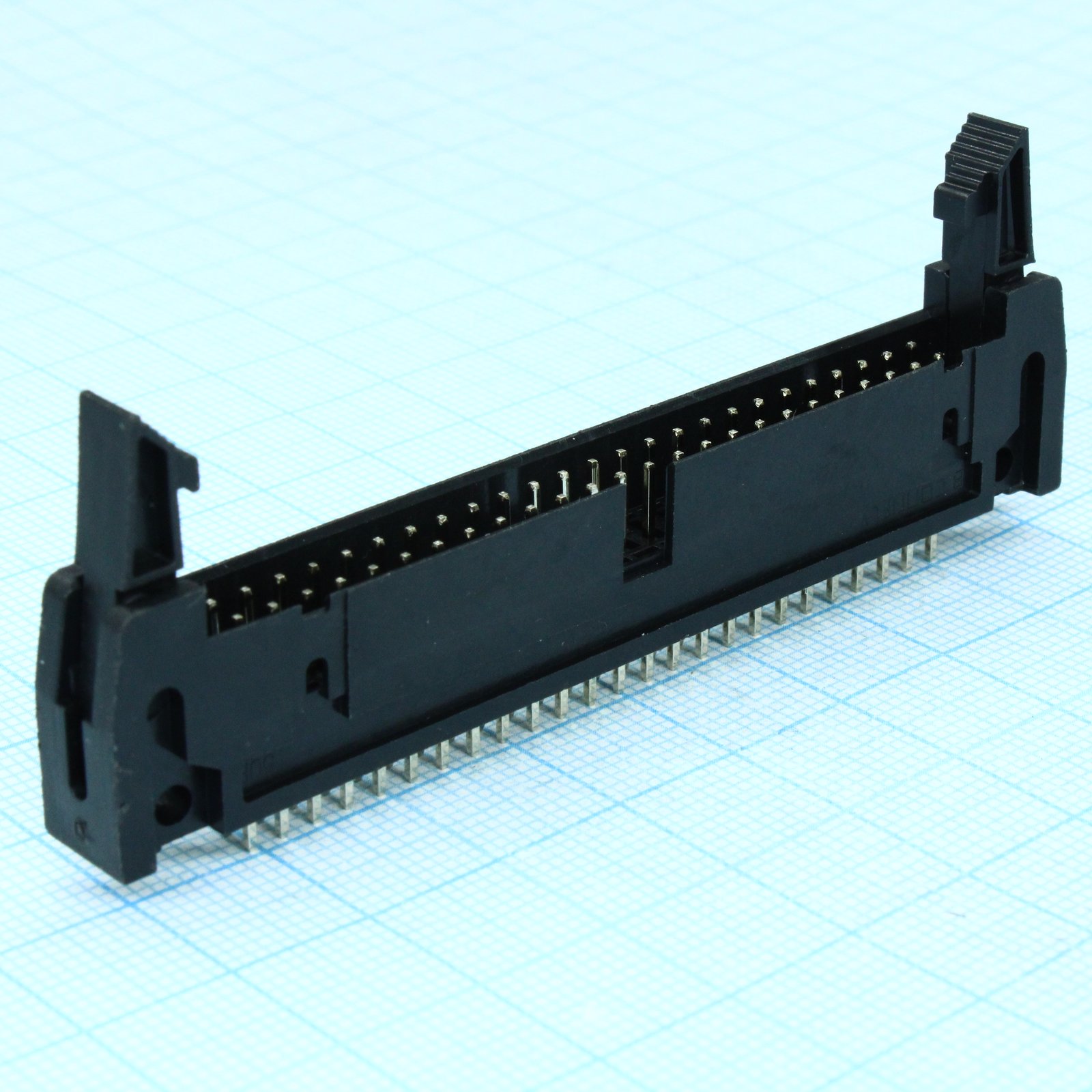

Вилка на плату CONNFLY DS1011-50SBSiB7-B с 50 контактами (2 ряда по 25) предназначена для вертикального монтажа. Шаг выводов составляет 2,54 мм, что соответствует стандартным разъемам для макетных плат и кабельных сборок. Компонент поставляется в упаковке Palette. Применяется в промышленной автоматике, измерительном оборудовании и блоках управления.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1011 SERIES |
| Размер A | 62.58mm |
| Размер B | 52.68mm |
| Размер D | 7.90mm |
| Размер E | 48.36mm |
| Dimension F | 7.90mm |
| Размер G | 86.68mm |
| Contact rows | 2x25 |
| Тип корпуса | B: Big Latch Housing |
| Цвет корпуса | B: Black |
| Тип монтажа | V/T (vertical through-hole) |
| Уровень покрытия | B: Level B |
| Номер чертежа | C-DS1011-XXBXXXX-X-H |
| Lock dimension | 7: 7.90mm (standard) |
| Покрытие контакта | Si: Full Gold flash |
| Contact dimension | 0.64*0.64±0.05mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ Max. initial |
| Число контактов | 50 |
| Допуск топологии печатной платы | ±0.05mm |
| Примечание | SCM-50 |
| Сопр. изоляции | 1000MΩ Min. |
| Общий допуск угла | ±5° |
| Тип упаковки | Palette (палетта) |
| Общий допуск линейный | ±0.25mm to ±0.60mm |
| Описание (англ.) | вилка на плату |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
