Разъемы / SCM / SCM-34 (IDCC-34MS) (2171-34GSB) (IDH-34S2GN) (DS1011-34SBSIB7-B)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
4 613 шт.
Норм. уп.: 84
Цены поставщиков
Склад 39
В наличии:3 340 шт.
Срок поставки: до недели
Норм. уп.: 84
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,46 |
| от 123 | 29,11 |
| от 206 | 27,21 |
| от 344 | 25,71 |
| от 572 | 24,62 |
Склад 14
В наличии:800 шт.
Срок поставки: до 7 дн.
Норм. уп.: 84
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 84 | 37,61 |
Склад 13
В наличии:473 шт
Срок поставки: до недели
Норм. уп.: 84
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,27 |
| от 36 | 30,42 |
| от 84 | 29,26 |
| от 168 | 27,72 |
| от 336 | 26,11 |
Описание

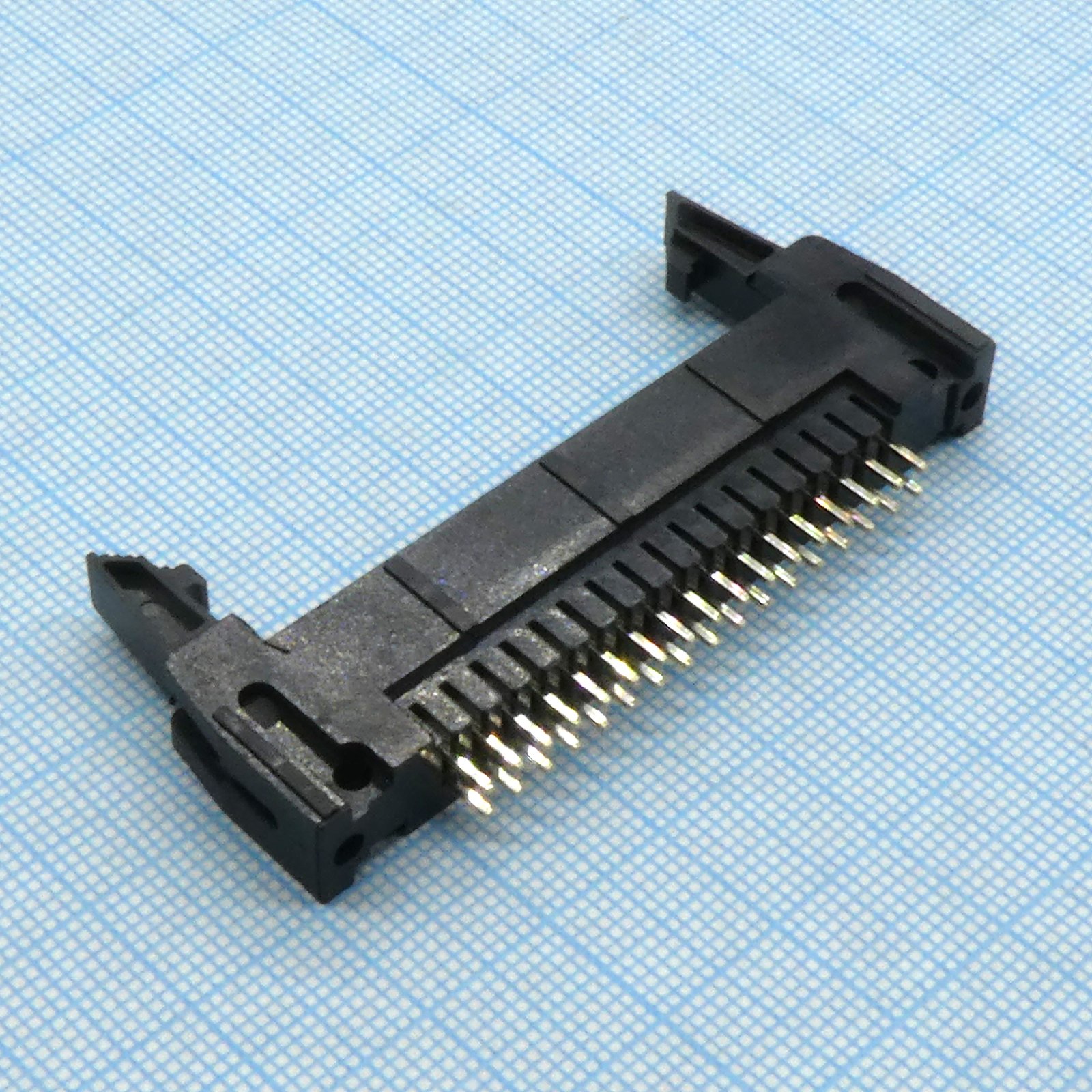

Разъем IDC (штыревой) на 34 контакта от производителя CONNFLY. Предназначен для подключения шлейфов методом обжима (IDC) в электронных устройствах. Используется в системах автоматизации, компьютерной технике и измерительном оборудовании для передачи сигналов и данных.
Технические характеристики
| Серия | SCM-34 (IDCC-34MS) (2171-34GSB) (IDH-34S2GN) (DS1011-34SBSIB7-B) |
| Ток, А | 0,02 |
| Напряжение, В | 500 |
| Размеры | A: 32.1mm to 100.68mm depending on contacts; B: 22.20mm to 90.78mm depending on contacts; C: 10.16mm to 78.74mm depending on contacts; D: 18.10mm to 86.68mm depending on contacts; E: 2.54mm; F: 4.50mm (special) or 7.90mm (standard); Шаг: 2.54mm |
| Допуски | A: ±0.5; B: ±0.3; C: ±0.2; D: ±0.3; E: ±0.3; F: ±0.3 |
| Тип корпуса | B: Big latch housing |
| Тип монтажа | SMD |
| Тип монтажа | S: Straight type, R: R/A type |
| Покрытие контакта | Full Gold flash |
| Темп. диапазон | -40°C~+105°C |
| Число контактов | 10, 14, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64 |
| Product number code | DS1011-34SBSIB7-B |
| Pcb layout tolerance | ±0.05 |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 34 |
