Описание

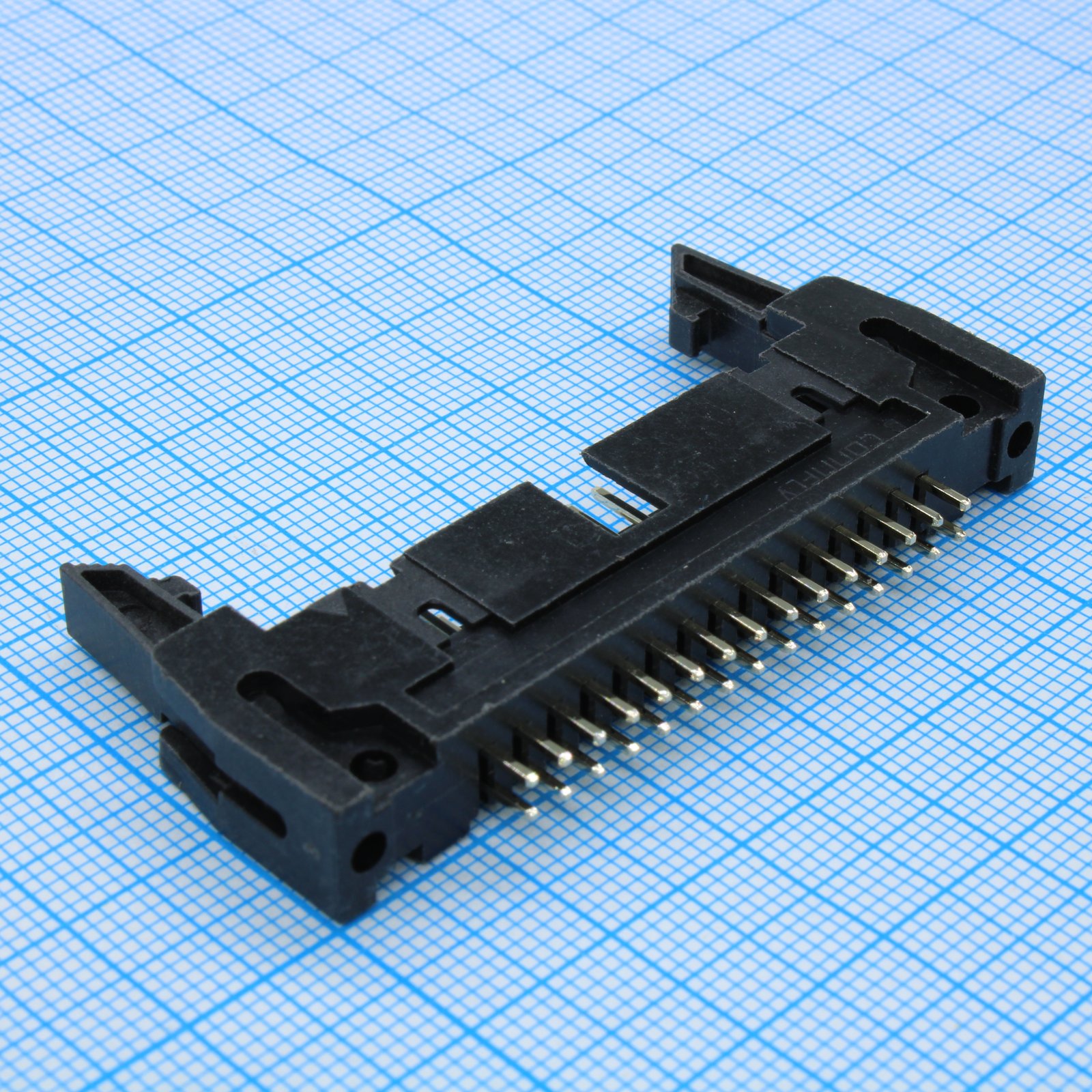

Разъем IDC (штыревой) на 30 контактов от производителя CONNFLY. Предназначен для подключения шлейфов методом зажима (IDC) в электронных устройствах. Используется для организации параллельных соединений в измерительной, вычислительной и промышленной технике.
Технические характеристики
| Серия | DS1011-30SBSIB7-B |
| Шаг | 1 мм |
| Ток, А | 0,02 |
| Напряжение, В | 500 |
| Размеры | A: 32.1mm to 100.68mm depending on contacts; B: 22.20mm to 90.78mm depending on contacts; C: 10.16mm to 78.74mm depending on contacts; D: 18.10mm to 86.68mm depending on contacts; E: 2.54mm; F: 4.50mm (special) or 7.90mm (standard); Шаг: 2.54mm |
| Допуски | A: ±0.5; B: ±0.3; C: ±0.2; D: ±0.3; E: ±0.3; F: ±0.3 |
| Тип корпуса | Big latch housing |
| Тип монтажа | SMD |
| Цвет корпуса | B: Black, A: Gray |
| Тип монтажа | S: Straight type, R: R/A type |
| Уровень покрытия | B: Level B, 3A: Level 3A |
| Покрытие контакта | Full Gold flash |
| Темп. диапазон | -40°C~+105°C |
| Число контактов | 10, 14, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64 |
| Допуск топологии печатной платы | ±0.05 |
| Выдерживаемое напряжение | 500 В AC в течение 1 минуты |
| Сопр. изоляции | 1000MΩ Min. |
| Contact number specific | 30 |
| Кол-во контактов | 30 контактов |
