Описание

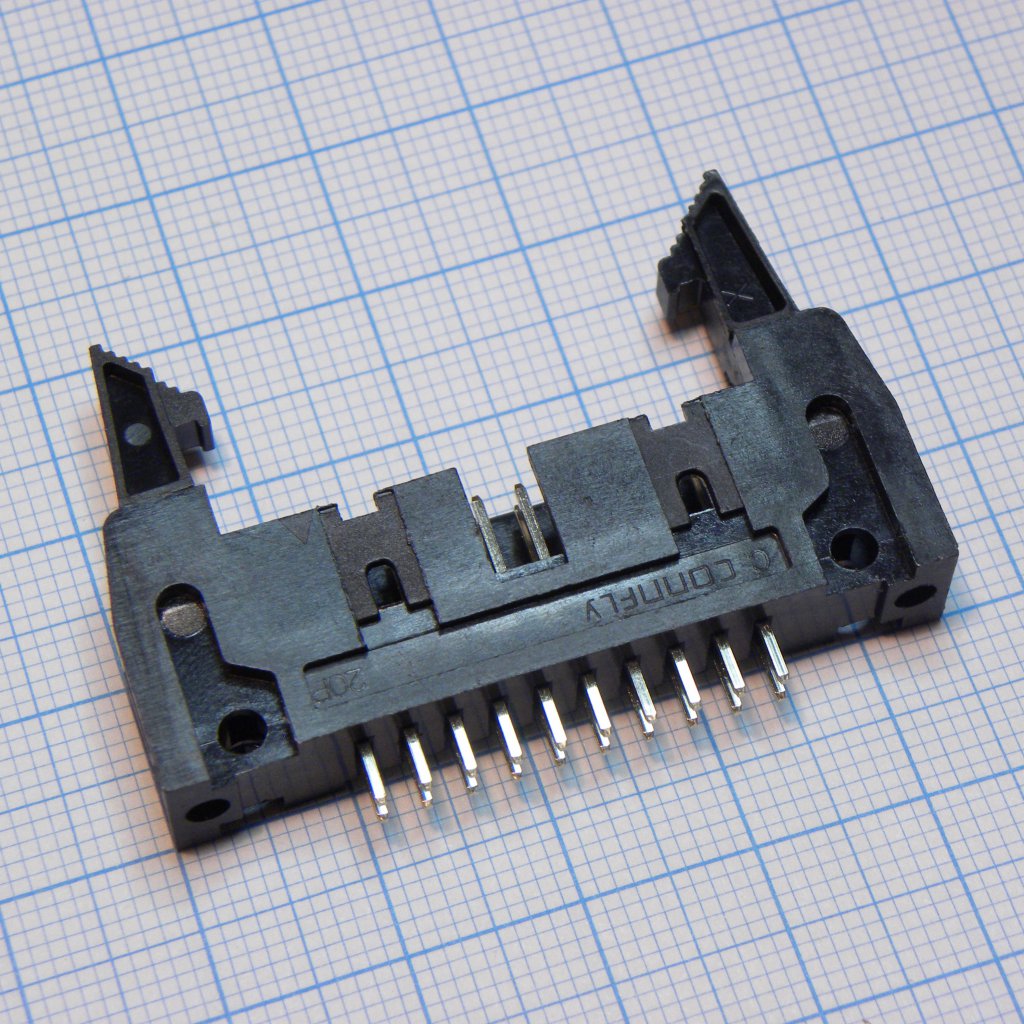

Разъем SCM (IDCC-20MS / IDH-20S2GN) от CONNFLY. Модель DS1011-20SBSIB7-B представляет собой 20-контактный штыревой разъем, предназначенный для подключения шлейфов методом IDC (изоляционное смещение). Применяется для соединения плат и модулей в промышленной и вычислительной технике.
Технические характеристики
| Шаг | 2.54mm |
| Шаг | 1.27 мм |
| Размер A | 32.1mm to 100.68mm |
| Размер B | 22.20mm to 90.78mm |
| Размер C | 10.16mm to 78.74mm |
| Размер D | 18.10mm to 86.68mm |
| Размер E | 2.54mm |
| Тип корпуса | Big latch housing |
| Диаметр штыря | Ø1.02mm |
| Тип монтажа | SMD |
| Цвет корпуса | Black / Gray |
| Тип монтажа | Straight type / R/A type |
| Уровень покрытия | Level B / Level 3A |
| Lock dimension | 7.90mm (standard) / 4.50mm (special) |
| Ном. напряжение | 500V AC (rms) for 1 minute |
| Покрытие контакта | Full Gold flash |
| Размер квадратного вывода | 0.64±0.05mm |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. |
| Число контактов | 10, 14, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64 |
| Допуск топологии печатной платы | ±0.05mm |
| Dimension tolerance A | ±0.5mm |
| Dimension tolerance B | ±0.3mm |
| Dimension tolerance C | ±0.2mm |
| Dimension tolerance D | ±0.3mm |
| Dimension tolerance E | ±0.3mm |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 20 контактов |
