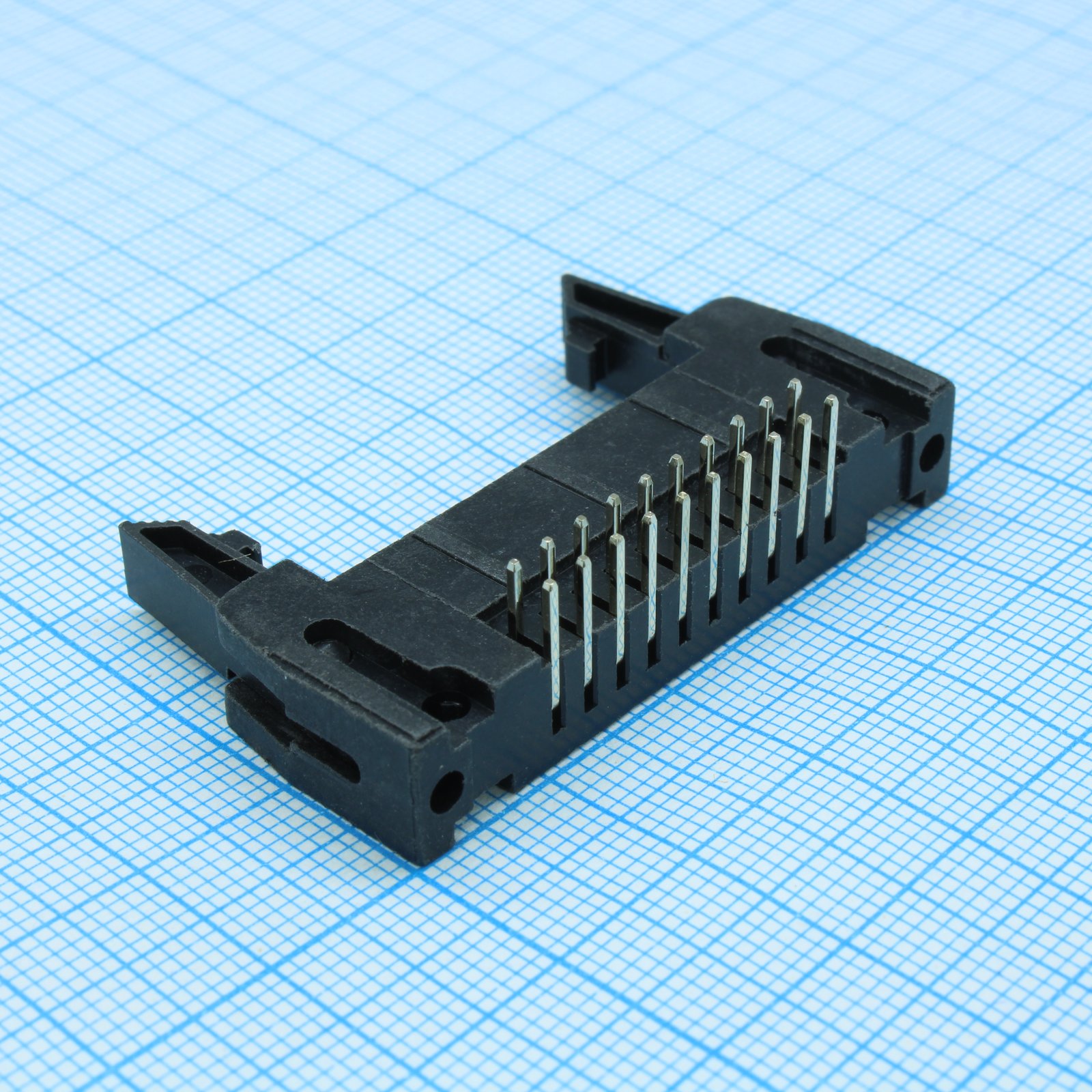

Разъем IDC DS1011-20RBSIB7-B (SCM-20R)
У поставщика
У поставщиков
61 шт.
Норм. уп.: 126
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт28,57 ₽
Сумма571,40 ₽
В наличии20 шт
от 20 штюрлицам и ИП
20 шт · Склад 39 · 571,40 ₽
Описание
Разъем IDC от CONNFLY, модель DS1011-20RBSIB7-B (SCM-20R), представляет собой 20-контактный штыревой соединитель для ленточного кабеля. Предназначен для параллельной передачи сигналов в электронных устройствах, обеспечивая надежное соединение без пайки. Используется в компьютерной технике, промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1011 |
| Тип | IDC |
| Ширина вывода | 0.64mm |
| Размеры | A: 44.80mm ±0.5; B: 34.90mm ±0.3; C: 22.86mm ±0.2; D: 30.47mm ±0.3 |
| Тип корпуса | big latch |
| Диаметр штыря | 1.02mm |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | сквозное отверстие |
| Тип компонента | Разъём IDC |
| Lock dimension | 7.90mm |
| Способ монтажа | right angle |
| Ном. напряжение | 500VAC (rms) |
| Покрытие контакта | full gold flash |
| Сопр. контакта | 20mΩ max |
| Число контактов | 20 |
| Сопр. изоляции | 1000MΩ min |
| Диап. раб. темп. | -40°C to +105°C |
| Кол-во контактов | 20 |
| Диэлектрическая прочность | 500 В AC в течение 1 минуты |
