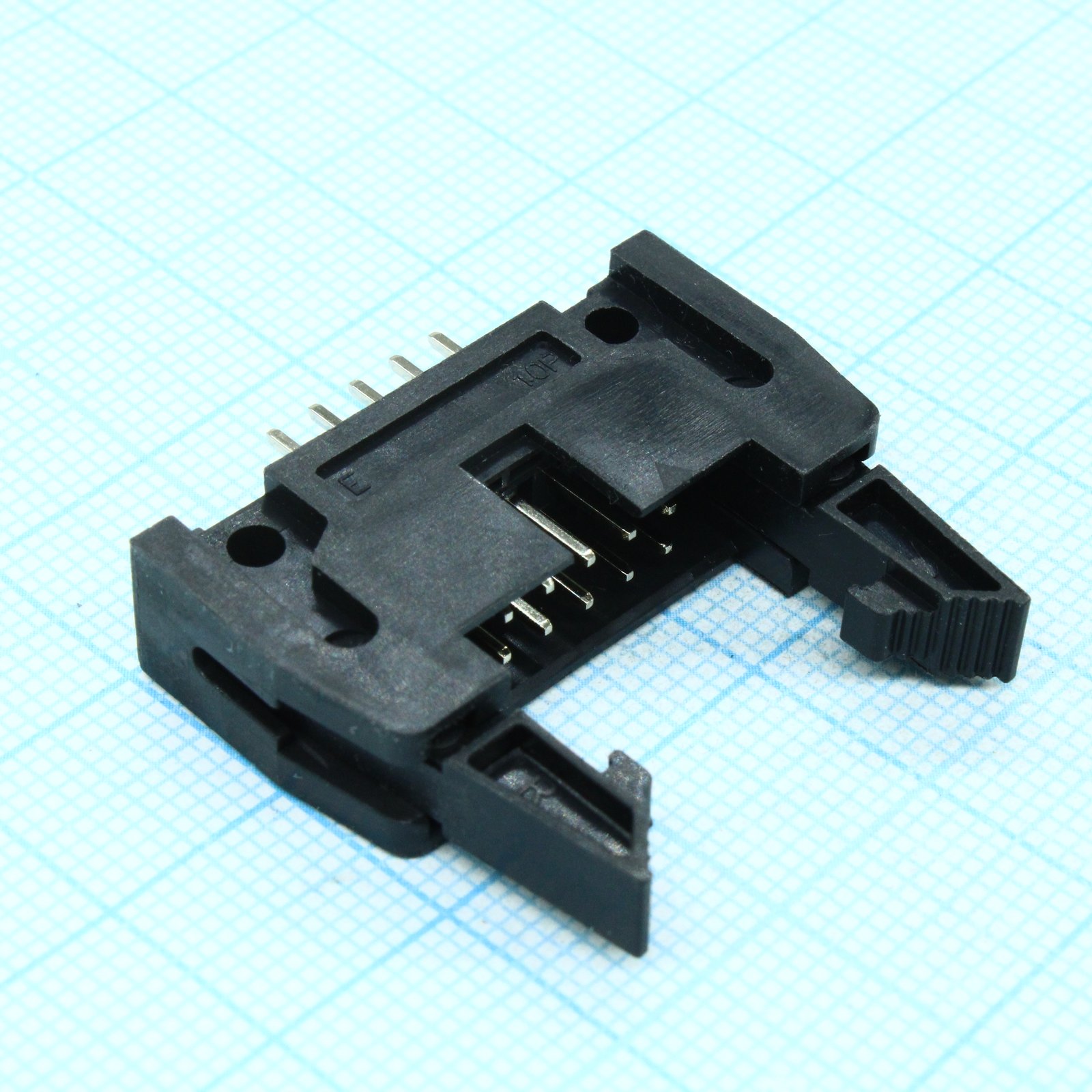

Разъемы / SCM / вилка двухрядная прямая на плату, 10 конт., длинные защелки (7.9мм), черная / SCM-10 (IDCC-10MS) (IDH-10S2GN) (DS1011-10SBSIB7-B) / 09185105904 HARTING,
У поставщика
У поставщиков
27 502 шт.
Норм. уп.: 168
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт13,27 ₽
Сумма663,50 ₽
В наличии14 331 шт
от 50 штюрлицам и ИП
от 298 — 11,45 ₽ (−14%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии4 275 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 168 штюрлицам и ИП
продаётся от 168 штпри 168 — 11,19 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии8 896 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 12,16 ₽
50 шт · Склад 39 · 663,50 ₽
Описание
Разъем SCM (Shrink Centerline) от CONNFLY — вилка двухрядная прямая на плату с 10 контактами. Модель оснащена длинными защелками (7.9 мм) для надежной фиксации в ответной части. Корпус выполнен в черном цвете, что упрощает визуальную идентификацию при монтаже. Предназначен для создания разъемных соединений в компактных электронных устройствах.
Технические характеристики
| Шаг | 2.54 мм |
| Ток, А | 1 |
| Напряжение, В | 500 |
| Тип защёлки | Long latch (7.9mm standard) |
| Шаг строк | 2.54mm |
| Tolerance a | ±0.5 |
| Tolerance b | ±0.3 |
| Tolerance c | ±0.2 |
| Tolerance d | ±0.3 |
| Tolerance e | ±0.3 |
| Tolerance f | ±0.3 |
| Тип контакта | SCM (IDC) |
| Размеры a | 32.1mm |
| Размеры b | 22.20mm |
| Размеры c | 10.16mm |
| Размеры d | 18.10mm |
| Размер E | 2.54mm |
| Размеры F | 4.50mm |
| Размер H | 0.64mm ±0.05 |
| Тип корпуса | Big latch housing |
| Цвет корпуса | Чёрный |
| Тип монтажа | THT |
| Тип упаковки | Straight (S type) |
| Серия продукта | DS1011-10SBSIB7-B |
| Покрытие контакта | Full Gold flash |
| Расстояние между контактами | 2.54mm |
| Темп. диапазон | -40°C to +105°C |
| Число контактов | 10 |
| Допуск топологии печатной платы | ±0.05 |
| Выдерживаемое напряжение | 500 В AC в течение 1 минуты |
| Сопр. изоляции | 1000MΩ Min. |
| Series image reference only | Да |
| Кол-во контактов | 10 контактов |
