Разъемы / Панельки / цанговые ширина 15.24мм шаг2,54мм / SCLM-40 (TRL-40) (DS1001-01-40BT1WSF6S-JKB)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
5 007 шт.
Норм. уп.: 12
Цены поставщиков
Склад 14
В наличии:2 686 шт.
Срок поставки: до 7 дн.
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 47,61 |
Склад 13
В наличии:2 285 шт
Срок поставки: до недели
Норм. уп.: 12
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 49,80 |
| от 84 | 46,02 |
| от 156 | 43,03 |
| от 312 | 40,41 |
| от 624 | 38,66 |
Склад 39
В наличии:36 шт.
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,48 |
Описание

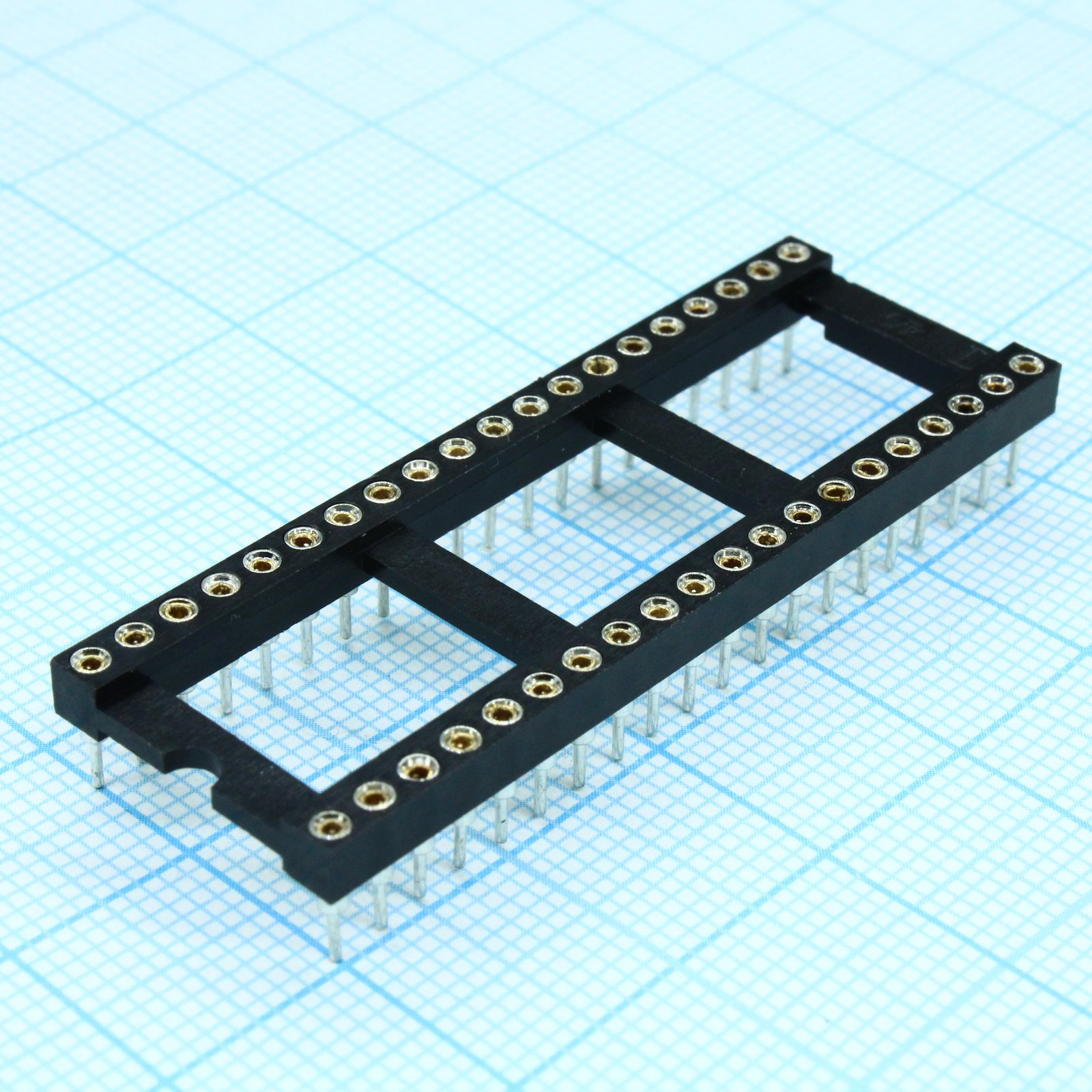

Разъем CONNFLY серии SCLM-40 (TRL-40) предназначен для монтажа на печатную плату. Эта модель представляет собой цанговый разъем с шагом контактов 2,54 мм и общей шириной 15,24 мм. Компонент рассчитан на 40 контактов и используется для создания надежных разъемных соединений в электронных устройствах.
Технические характеристики
| Шаг | 2.54mm |
| Ширина | 15.24mm |
| Серия | DS1001-01 |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Clip type | 4 Fingers |
| Позиции | 40 |
| Размеры | A: 50.80mm; B: 48.26mm; C: 17.78mm; D: 15.24mm |
| Описание | 2.54mm IC Socket (Machine Pin), Vertical Through Type |
| Pin plating | Full Tin |
| Clip plating | Full 3u" gold |
| Тип упаковки | Tube + Rubber |
| Корпус | DIP-40 |
| Ном. ток | 3A Per Pin Max |
| Male pin range | 0.381mm to 0.635mm |
| Central support | With Central Support |
| Материал корпуса | PBT |
| Сопр. контакта | 20mΩ Max |
| Сопр. изоляции | 1000MΩ Min |
| Раб. температура | -40°C to +105°C |
| Кол-во контактов | 40 |
| Диэлектрическая прочность | 500V AC for 1 minute |
| Recommended pcb layout tolerance | ±0.05 |
