Документация
TFT 8.0", Разрешение: 1024x768, Тип: IPS, Яркость: 300 кд/м2, Контроллер: JD9165A, 40 пин., Интерфейс: 8BIT LVDS, Размер модуля, мм: 174.00*136.00*2.60, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
3 шт.
Цены поставщиков
Склад 13
В наличии:3 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 845,20 |
| от 2 | 2 818,88 |
| от 3 | 2 786,60 |
| от 4 | 2 744,83 |
| от 5 | 2 685,97 |
Описание

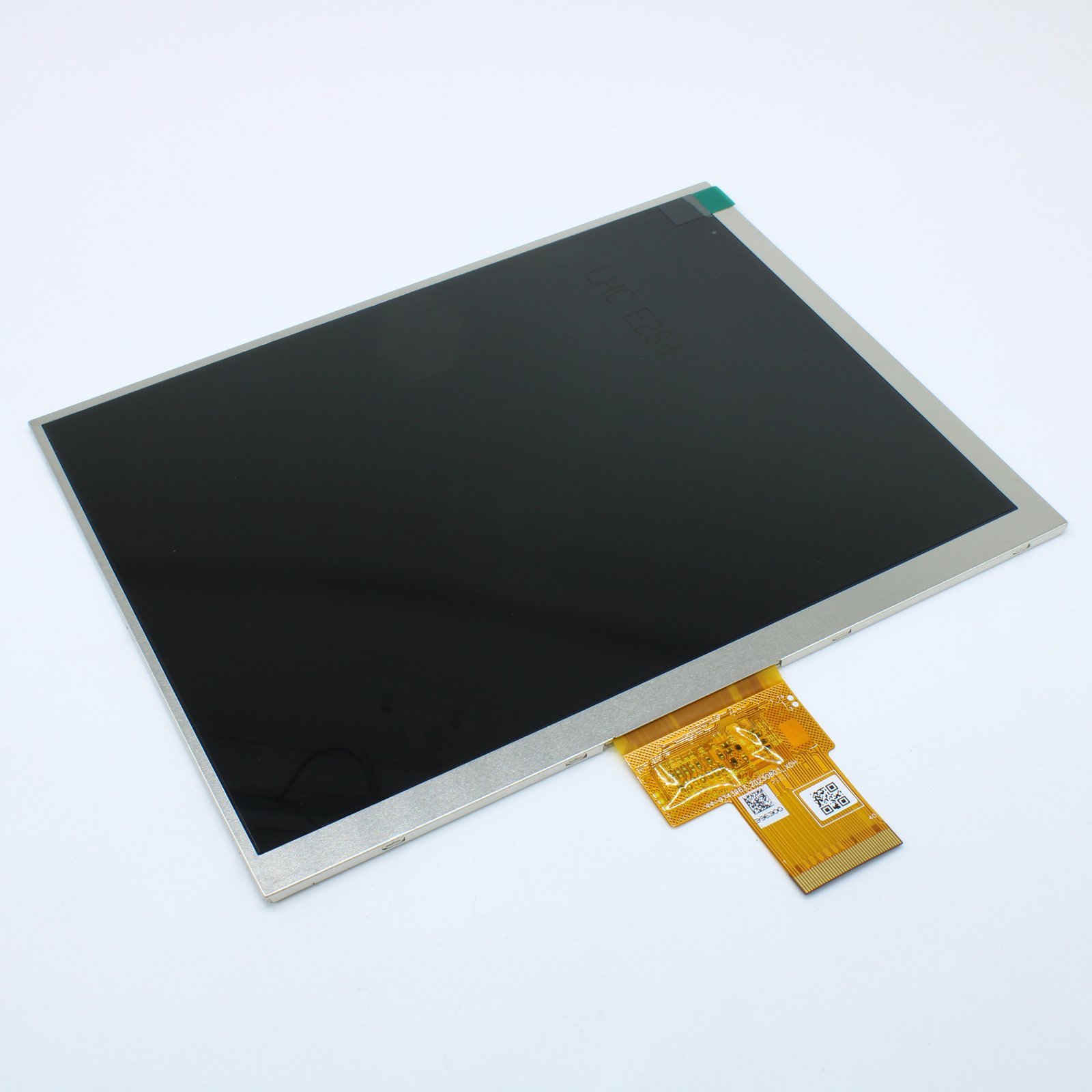

TFT-дисплей Disea с диагональю 8 дюймов и разрешением 1024x768. IPS-матрица обеспечивает яркость 300 кд/м² и широкие углы обзора, работает через интерфейс LVDS. Модуль толщиной 2.6 мм функционирует в диапазоне температур от -20 до +70 °C. Подходит для промышленных панелей управления и встраиваемых систем.
Технические характеристики
| RoHS | Да |
| Модель | DS-T080BXEA-01 |
| Тип монтажа | Panel mount (module with FPC connector) |
| Driver ic | JD9165A |
| Интерфейс | 8-bit LVDS |
| Luminance | 300 cd/m² (Typical) |
| Кол-во выводов | 40 |
| Разрешение | 1024x768 |
| Led current | 220mA |
| Тип дисплея | 8.0 TFT, transmissive, normal black |
| Производитель | Guangdong Dexingwei Electronics Co., Ltd |
| Шаг разъема | 0.5 mm |
| Supply voltages | Not specified (pins: VDD, AVDD, VGL, VGH) |
| Active area width | 162.05 mm |
| Led configuration | 3*11=33 LEDs, If=220mA |
| Module dimensions | 174.00 x 136.00 x 2.60 mm |
| Viewing direction | ALL (80/80/80/80) |
| Active area height | 121.45 mm (estimated from resolution and aspect ratio) |
| Connector position | 20.50 mm (from edge), 73.94 mm (offset) |
| Темп. хранения | -30°C to 70°C |
| Примечание | TFT 8.0" |
| Раб. температура | -20°C to 60°C |
| Тип упаковки | Palette (палетта) |
