Драйвер двигателя полумостовой 16-Pin HTSSOP EP лента на катушке
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
231 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:231 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,10 |
| от 34 | 57,28 |
| от 67 | 53,35 |
| от 133 | 50,39 |
| от 266 | 48,19 |
Описание

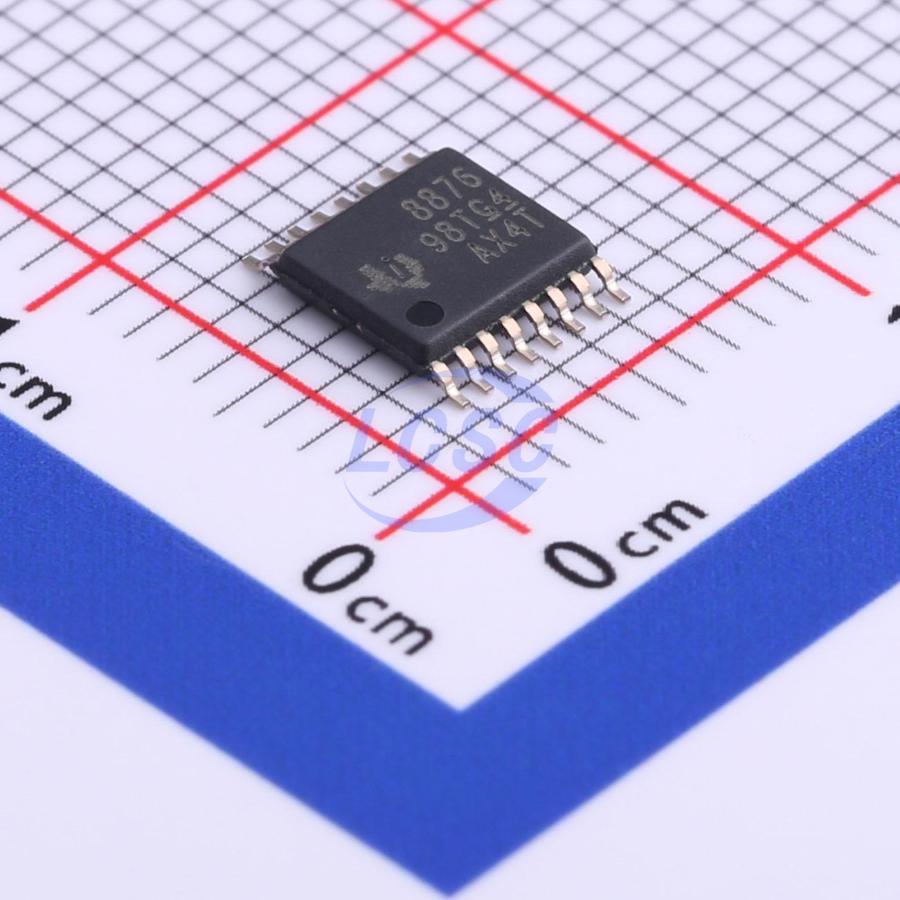

Texas Instruments DRV8876PWPR — это полумостовой драйвер двигателя в компактном корпусе HTSSOP-16 с открытой термоплощадкой. Микросхема поддерживает широкий диапазон питающих напряжений и рассчитана на работу с нагрузками до нескольких ампер. Подходит для управления небольшими электродвигателями в промышленной автоматике, робототехнике и бытовой электронике.
Технические характеристики
| Корпус | HTSSOP-16 |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Thermal pad | Exposed |
| Control modes | PH/EN, PWM, Independent half-bridge |
| Current sense | Integrated, proportional output IPROPI |
| Sleep current | <1µA at VVM=24V, TJ=25°C |
| Fault indicator | nFAULT open-drain |
| Размер корпуса | 5.00mm × 4.40mm |
| Макс. напр. пит. | 37V |
| Мин. напр. пит. | 4.5V |
| Пиковый выходной ток | 3.5A |
| Защита | UVLO, CPUV, OCP, TSD |
| Charge pump capacitor | 22nF X5R or X7R, VM-rated |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current regulation modes | Cycle-by-cycle or fixed off time |
| Spread spectrum clocking | Да |
| Logic input voltage support | 1.8V, 3.3V, 5V |
| Описание (англ.) | H-Bridge Motor Driver 16-Pin HTSSOP EP T/R |
| Rdson high side plus low side | 700mΩ |
