Драйвер шаговых двигателей с интегрированным полевым транзистором
У поставщика
ПроизводительTexas Instruments
КатегорияДрайверы электродвигателей
У поставщиков
384 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:384 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 77,18 |
| от 18 | 75,74 |
| от 35 | 73,81 |
| от 70 | 71,09 |
| от 140 | 67,78 |
Описание

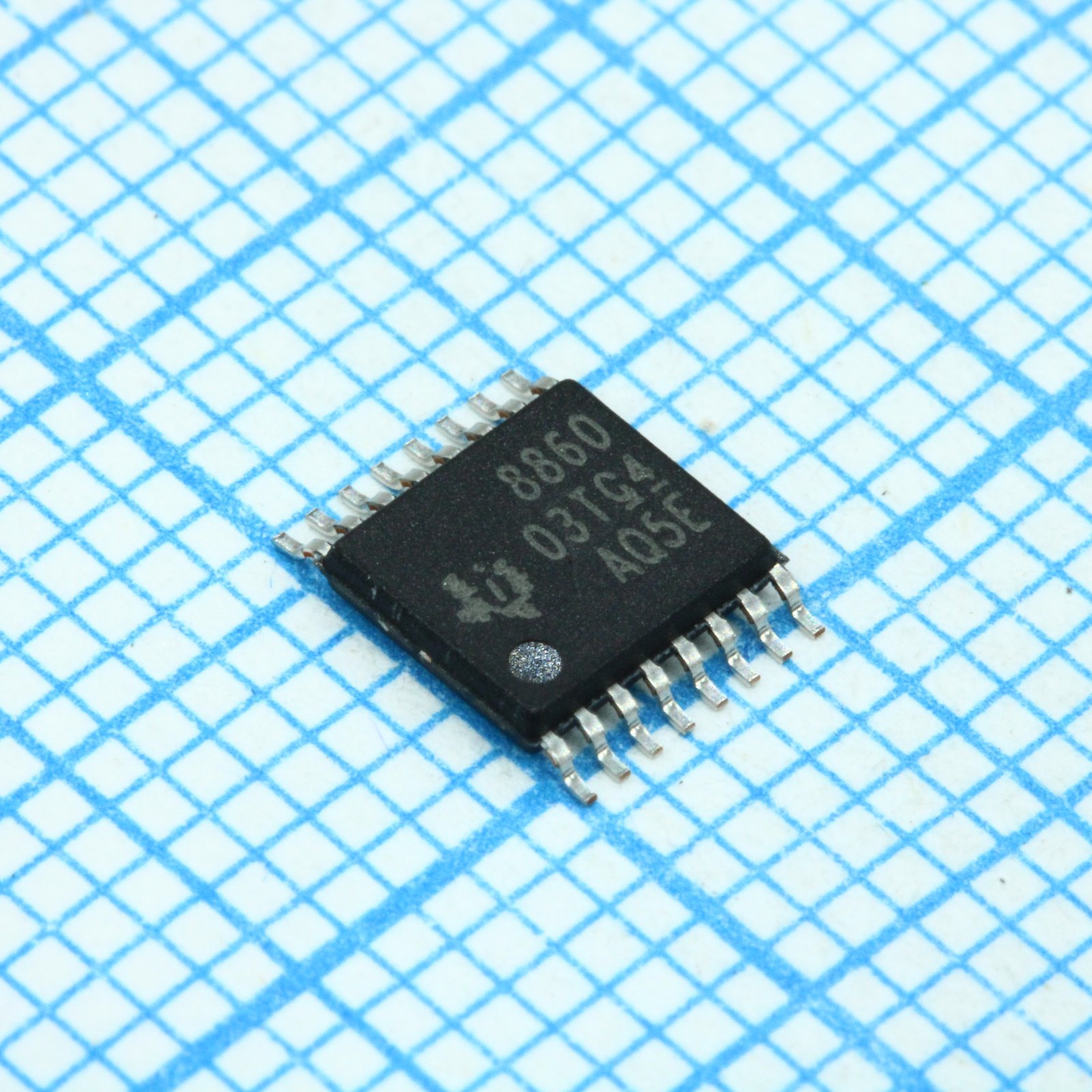

Texas Instruments выпускает микросхему-драйвер шаговых двигателей DRV8860PWR с интегрированным полевым транзистором. Компонент выполнен в компактном корпусе TSSOP16 и поставляется на ленте в катушке. Подходит для управления двигателями в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип монтажа | SMD |
| Fault pin | nFAULT |
| Интерфейс | Serial |
| Package pw | TSSOP-16 |
| Тип выхода | Low-Side Driver |
| Package pwp | HTSSOP-16 |
| Корпус | TSSOP16 |
| Data readback | Да |
| Количество каналов | 8 |
| Output switch type | NMOSFET |
| Макс. напр. пит. | 38V |
| Мин. напр. пит. | 8V |
| Daisy chain support | Да |
| Open load detection | Да |
| Пиковый выходной ток | 600mA |
| Package body size pw | 5.00mm x 6.40mm |
| Undervoltage lockout | Да |
| Package body size pwp | 5.00mm x 4.40mm |
| Защита от перегрузки | Да |
| Integrated catch diodes | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Overtemperature shutdown | Да |
| Input digital noise filter | Да |
| Диап. раб. темп. | -40°C to 125°C |
| Pwm duty cycle configurable | Да |
| Описание (англ.) | Motor Driver 16-Pin TSSOP Reel |
| Continuous output current 8ch pw | 200mA |
| Continuous output current 8ch pwp | 330mA |
| Continuous output current single channel | 560mA |
