Драйвер электродвигателя с парафазным выходом 8WSON
У поставщика
ПроизводительTexas Instruments
КатегорияДрайверы электродвигателей
У поставщиков
11 950 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:11 950 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,63 |
| от 245 | 21,71 |
| от 489 | 20,42 |
| от 978 | 19,29 |
| от 1 956 | 18,54 |
Описание

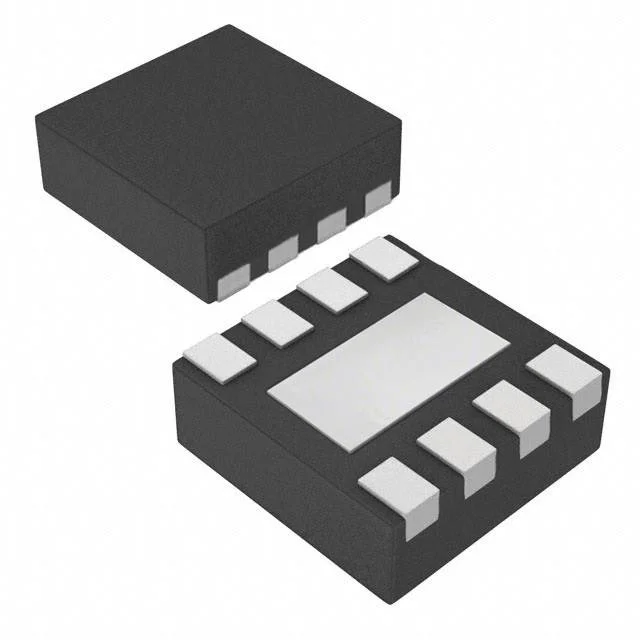

Texas Instruments DRV8837DSGR — это компактный драйвер электродвигателя с парафазным выходом. Микросхема выполнена в корпусе WSON-8 (2x2 мм) и рассчитана на рабочий диапазон температур от -40 до +85 °C. Подходит для управления небольшими моторами в портативной и бытовой электронике.
Технические характеристики
| Семейство | DRV883x |
| Корпус | 8-Pin WSON with Thermal Pad |
| Тип монтажа | SMD |
| Интерфейс | PWM (IN1, IN2) |
| Описание | Low-Voltage H-Bridge Driver |
| Артикул | DRV8837 |
| Применение | Cameras, DSLR Lenses, Consumer Products, Toys, Robotics, Medical Devices |
| Размер корпуса | 2.0mm x 2.0mm |
| Sleep current max | 120nA |
| Защита | VCC Undervoltage Lockout (UVLO), Overcurrent Protection (OCP), Thermal Shutdown (TSD), Short-circuit protection |
| Maximum drive current | 1.8A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Mosfet on resistance hs ls | 280mΩ |
| Motor supply voltage vm max | 11V |
| Motor supply voltage vm min | 0V |
| Logic supply voltage vcc max | 7V |
| Logic supply voltage vcc min | 1.8V |
| Описание (англ.) | Motor Driver 8-Pin WSON EP T/R |
| Рабочая температура | -40В°C ~ 85В°C |
