Драйвер двигателя полумостовой
У поставщика
ПроизводительTexas Instruments
КатегорияДрайверы Full и Half-Bridge
У поставщиков
500 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 72,58 |
| от 17 | 69,29 |
| от 33 | 66,11 |
| от 65 | 63,56 |
| от 129 | 62,17 |
Описание

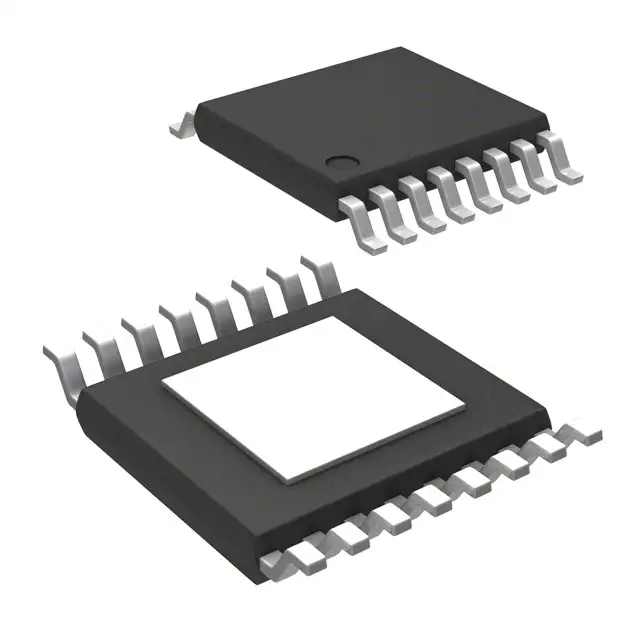

Texas Instruments выпускает полумостовой драйвер двигателя DRV8833CPWPR. Микросхема рассчитана на рабочие температуры от -40°C до +85°C и поставляется в компактном корпусе HTSSOP16. Применяется в промышленной автоматике и робототехнике для управления небольшими электродвигателями.
Технические характеристики
| Корпус | HTSSOP-16 (PowerPAD) |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Driver type | Dual H-Bridge |
| Sleep current | 1.6µA |
| Number of bridges | 2 |
| Размер корпуса | 5.00mm x 6.40mm |
| Макс. напр. пит. | 10.8V |
| Мин. напр. пит. | 2.7V |
| Защита | UVLO, OCP, TSD, nFAULT |
| External capacitor vm | 10µF ceramic rated for VM |
| On resistance typical | 1735mΩ |
| External capacitor vint | 2.2µF 6.3V ceramic |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Описание (англ.) | MOTOR DRIVER PAR |
| Output current rms per bridge | 0.7A |
| Output current peak per bridge | 1A |
| Output current rms parallel mode | 1.4A |
| Рабочая температура | -40В°C ~ 85В°C |
