Драйвер двигателя мостовой 16HTSSOP
У поставщика
ПроизводительTexas Instruments
КатегорияДрайверы Full и Half-Bridge
У поставщиков
7 546 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:7 546 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 66,76 |
| от 111 | 62,39 |
| от 222 | 59,47 |
| от 444 | 56,89 |
| от 888 | 55,15 |
Описание

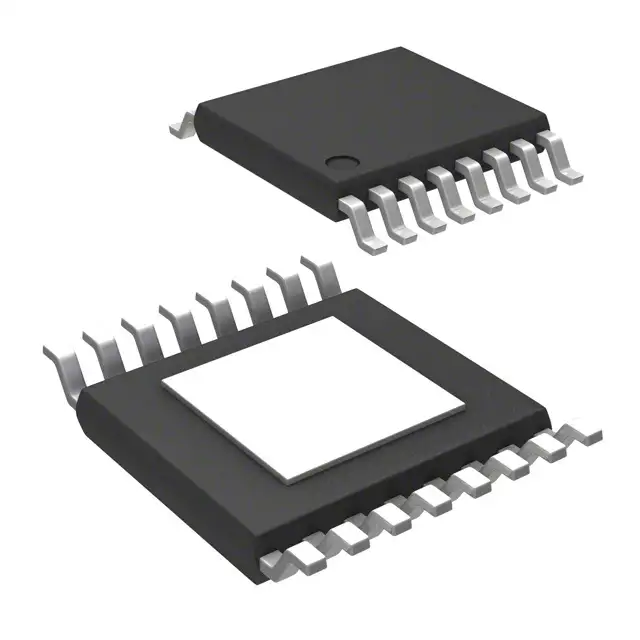

Texas Instruments DRV8800PWPR — мостовой драйвер двигателя в корпусе HTSSOP-16. Работает в диапазоне температур от -40 до +85 °C. Подходит для управления небольшими электродвигателями в промышленной автоматике и бытовой электронике.
Технические характеристики
| Особенности | H-bridge motor driver, low-power sleep mode, undervoltage lockout (UVLO), charge pump undervoltage (CPUV), overcurrent protection (OCP), short-to-supply protection, short-to-ground protection, overtemperature warning (OTW), overtemperature shutdown (OTS), fault indication (nFAULT) |
| Тип монтажа | SMD |
| Sleep mode | active low (nSLEEP pin) |
| Технология | DMOS full-bridge |
| Enable logic | active high |
| Корпус | HTSSOP16 |
| R dson typical | 0.4Ω |
| Размер корпуса | 5.00mm × 4.40mm |
| Количество выводов корпуса | 16 |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 8V |
| Пиковый выходной ток | ±2.8A |
| Charge pump capacitor | 0.1μF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Описание (англ.) | MOTOR DRIVER PAR 16HTSSOP |
| Рабочая температура | -40В°C ~ 85В°C |
