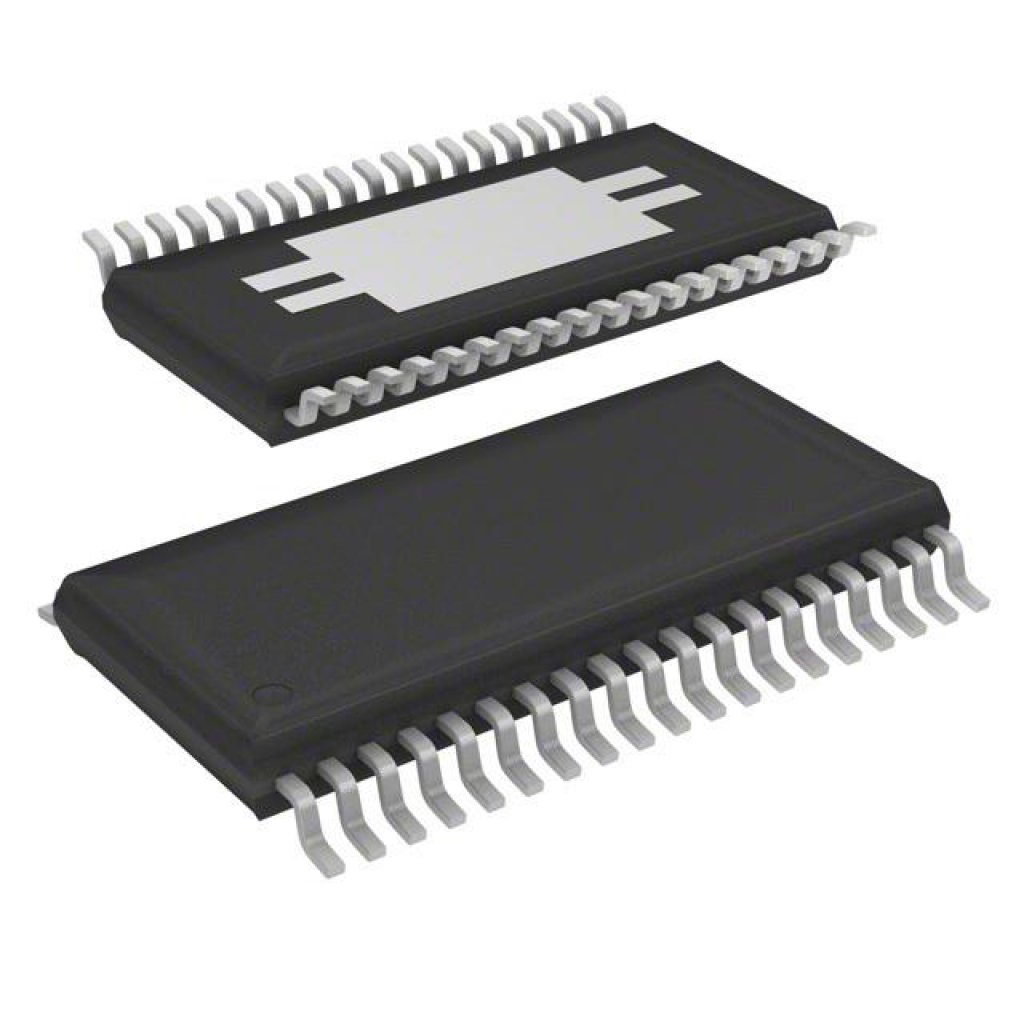

Драйвер DRV8711DCPR
У поставщика
У поставщиков
1 330 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 330 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 197,71 |
| от 39 | 187,47 |
| от 77 | 180,62 |
| от 153 | 174,59 |
| от 305 | 170,52 |
Описание
Драйвер электродвигателей DRV8711DCPR от Texas Instruments управляет шаговыми моторами с микрошаговым режимом. Работает от напряжения до 52 В и поддерживает ток до 2,5 А. Встроенная защита от перегрева и перегрузки по току. Применяется в станках с ЧПУ, 3D-принтерах и промышленной автоматике.
Технические характеристики
| Тип | Драйвер электродвигателей |
| RoHS | Да |
| Indexer | Built-in 1/256-step microstepping indexer |
| Корпус | HTSSOP-38 |
| Function | Controller - Commutation, Direction Management |
| Тип монтажа | SMD |
| Interface | SPI, Step/Direction |
| Размер корпуса | 9.70mm x 4.40mm |
| Кол-во выводов | 38 |
| Gate drive | External N-channel MOSFETs |
| Torque dac | Да |
| Bemf output | Да |
| Decay modes | Automatic Mixed Decay, Slow, Fast, Mixed |
| Описание | Stepper Motor Controller IC |
| Артикул | DRV8711DCPR |
| Thermal pad | Да |
| Applications | General Purpose |
| Без галогенов | Да |
| Mounting Type | Surface Mount |
| Microstepping | 1/256 |
| Pwm interface | Да |
| Spi interface | Да |
| Package / Case | 38-PowerTFSOP (0.173", 4.40mm Width) |
| Вых. ток | Scalable |
| Step Resolution | 1 ~ 1/256 |
| Stall detection | Да |
| Voltage - Supply | 8V ~ 52V |
| Fault indication | FAULTn pin, SPI status bits |
| Описание | IC MTR DRV BIPOLR 8-52V 38HTSSOP |
| Control interface | SPI, STEP/DIR, PWM |
| Regulator current | 10mA |
| Regulator voltage | 5V |
| Internal reference | Да |
| Step dir interface | Да |
| Макс. напр. пит. | 52V |
| Мин. напр. пит. | 8V |
| Motor Type - AC, DC | Brushed DC |
| Защита | Overcurrent Protection (OCP), Overtemperature Shutdown (OTS), Undervoltage Lockout (UVLO), Short-circuit protection |
| Motor Type - Stepper | Bipolar |
| Output Configuration | Pre-Driver - Half Bridge (4) |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Supplier Device Package | 38-HTSSOP |
| Диап. раб. темп. | -40°C to 85°C |
