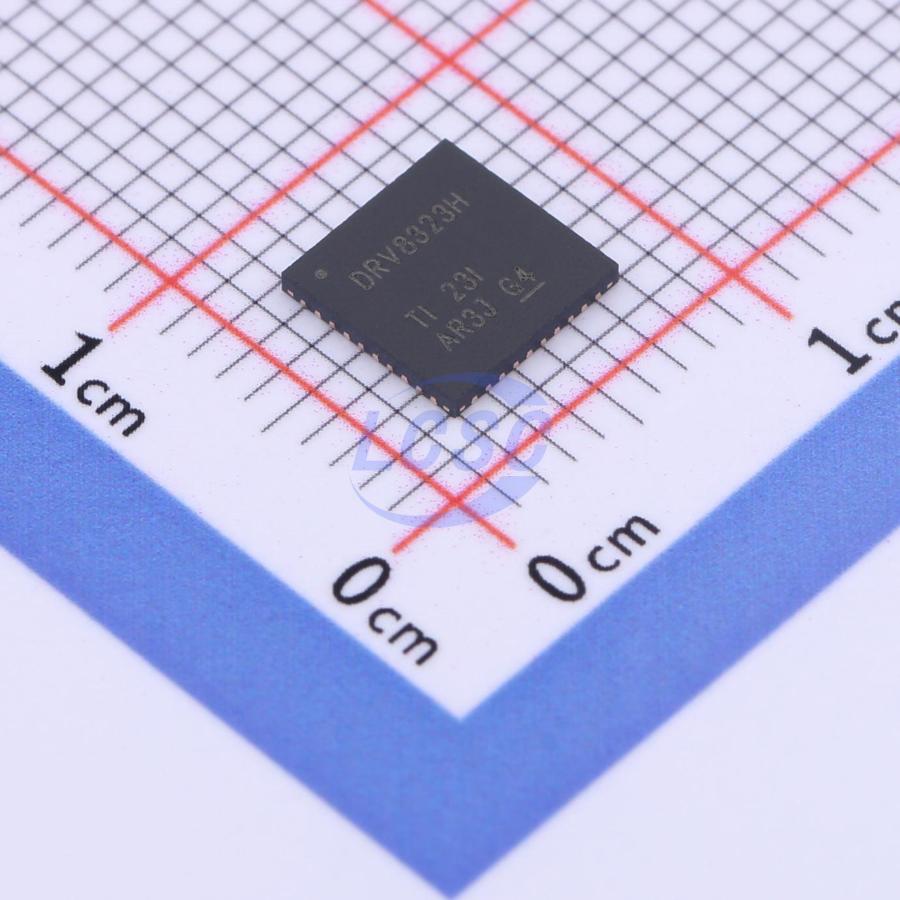

Драйвер двигателя трехфазный полумостовой 40-Pin WQFN EP лента на катушке
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
325 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:325 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 142,27 |
| от 16 | 132,79 |
| от 32 | 125,06 |
| от 63 | 119,30 |
| от 125 | 115,01 |
Описание
Трехфазный полумостовой драйвер двигателя от Texas Instruments. Работает в компактном корпусе WQFN40, поставляется на ленте в катушке. Подходит для управления бесколлекторными двигателями в промышленной автоматике и робототехнике.
Технические характеристики
| Тип монтажа | SMD |
| Pwm modes | 6x, 3x, 1x, Independent |
| Описание | Three-Phase Smart Gate Driver |
| Производитель | Texas Instruments |
| Тип упаковки | WQFN |
| Название продукта | DRV8323HRTAR |
| Корпус | WQFN40 |
| Esd rating cdm | 500V |
| Рейтинг ЭСР HBM | 2000V |
| Interface types | SPI, Hardware (H/W) |
| Smart gate drive | Да |
| Размер корпуса | 6.00mm x 6.00mm |
| Количество выводов корпуса | 40 |
| Current sense mode | Bidirectional or Unidirectional |
| Drives mosfet type | N-Channel |
| Sleep mode current | 12µA |
| Защита | VM Undervoltage Lockout (UVLO), Charge Pump Undervoltage (CPUV), MOSFET Overcurrent Protection (OCP), Gate Driver Fault (GDF), Thermal Warning and Shutdown (OTW/OTSD), Fault Condition Indicator (nFAULT) |
| Adjustable slew rate | Да |
| Диапазон питания | 6V to 60V |
| High side charge pump | Да |
| Number of half bridges | 3 |
| Pwm duty cycle support | 100% |
| Current sense amplifier | integrated |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Integrated buck regulator | Нет |
| Low side linear regulator | Да |
| Диап. темп. хр. | -65°C to 150°C |
| Logic input voltage support | 1.8V, 3.3V, 5V |
| Gate drive peak sink current | 2A |
| Описание (англ.) | Triple Half Bridge Motor Driver 40-Pin WQFN EP T/R |
| Gate drive peak source current | 1A |
| Linear regulator output current | 30mA |
| Linear regulator output voltage | 3.3V |
| Current sense amplifier gain options | 5V/V, 10V/V, 20V/V, 40V/V |
| Диапазон темп. перехода | -40°C to 125°C |
| Absolute maximum junction temperature | -40°C to 150°C |
| Gate drive adjustable sink current range | 20mA to 2A |
| Gate drive adjustable source current range | 10mA to 1A |
