Источник питания, однофазный, 24VDC / 3,125A, 75W, диапазон входных напряжений: 85 - 264VAC, габариты (мм): 123.6x27x102, вес 0,22 кг, монтаж: на DIN рейку
У поставщика
ПроизводительDelta Electronics
У поставщиков
4 шт.
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 582,31 |
Описание

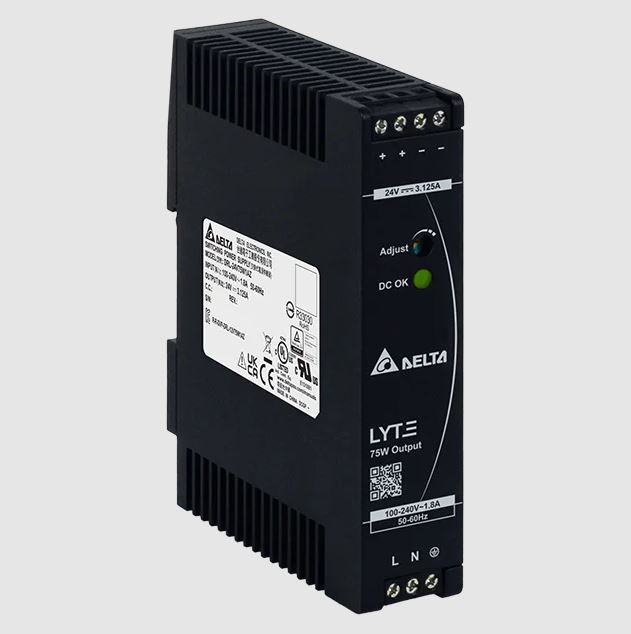

Источник питания Delta Electronics DRL-24V75W1AZ — однофазный блок на DIN-рейку. Выдает стабильные 24 В при токе до 3,125 А и мощности 75 Вт, работает от сети 85–264 В. Компактный корпус 123,6x27x102 мм подходит для установки в распределительные щиты. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| MTBF | > 700,000 hrs |
| Модель | DRL-24V75W1AZ |
| Шум | < 25 dBA |
| Вес | 0.22 kg |
| Охлаждение | Convection |
| Features | Adjustable Output, PFC, Universal Input |
| Тип монтажа | DIN Rail |
| Indicator | Green LED (DC OK) |
| Время нарастания | 30 ms typ. |
| КПД, % | 89% |
| Input Type | AC or DC |
| Размеры | 123.6 x 27 x 102 mm |
| КПД | 89% typ. @ 230 Vac |
| Входной провод | AWG 18-12 |
| Описание | Источник питания, однофазный, 24VDC / 3,125A, 75W, диапазон входных напряжений: 85 - 264VAC, габариты (мм): 123.6x27x102, вес 0,22 кг, монтаж: на DIN рейку |
| Выходной провод | AWG 22-12 |
| Applications | ITE (Commercial), Laboratory |
| Помехоустойчивость | EN/BS EN 55035, EN/BS EN 55024; Compliance with: EN/BS EN 61000-6-1 |
| Время удержания | 16 ms typ. @ 115 Vac, 60 ms typ. @ 230 Vac |
| Вых. мощность | 75 W |
| Power (Watts) | 75W |
| Материал корпуса | Пластик |
| ЭМС излучение | CISPR 32, EN/BS EN 55032, EN/BS EN 55011, AS/NZS CISPR32: Class B; GB 9254.1; Compliance with: EN/BS EN 61000-6-3; Component Power Supply for General Use EN/BS EN 61204-3 |
| Вх. ток | 1.4 A typ. @ 115 Vac, 0.9 A typ. @ 230 Vac |
| Внутренний предохранитель | F 5 A H |
| Монтажная рейка | Standard TS35 DIN Rail in accordance with EN 60715 |
| Время запуска | 1200 ms typ. @ 115 Vac, 1000 ms typ. @ 230 Vac |
| Вых. ток | 3.125 A |
| Напряжение, В | 24 |
| Radiated field | IEC 61000-4-3 Level 2 Criteria A1) 80 MHz – 1 GHz, 3 V/M with 1 kHz tone / 80% |
| Terminal input | 3 Pins (Rated 300 V / 16 A) |
| Approval Agency | CB, CCC, CE, cTUVus, TUV, UKCA |
| Standard Number | 60950-1; 61010-1; 62368-1 |
| Ток утечки | < 1 mA @ 240 Vac |
| Рег. линии | < 0.5% |
| Рег. нагрузки | < 1% |
| Terminal output | 4 Pins (Rated 300 V / 16 A) |
| Size / Dimension | 4.87" L x 1.06" W x 4.02" H (123.7mm x 26.9mm x 102.1mm) |
| Dynamic response | ± 10% @ 115 Vac & 230 Vac input, 0-50%, 50-100% load |
| Степень загрязнения | 2 |
| Класс защиты | Class I with PE connection |
| Станд. безоп. | CB scheme IEC 62368-1, IEC 60950-1, IEC 61010-1; TUV Bauart EN 62368-1; UL/cUL UL 62368-1, UL 61010-1/-2-201; BIS IS 13252 (Part 1); BSMI CNS14336-1; CCC GB 4943.1; EAC TP TC 004/2011; KC K 60950-1 |
| Описание | AC/DC DIN RAIL 24V 75W - LYTE |
| Number of Outputs | 1 |
| Ripple noise pard | < 120 mVpp @ > -10°C to +70°C, < 360 mVpp @ ≤ -10°C to -30°C |
| AC Voltage - Input | 85 ~ 264 VAC |
| Voltage - Output 1 | 24V |
| Макс. пусковой ток | 50 A typ. @ 230 Vac |
| Рабочая высота | 0 to 5000 Meters (16400 ft.) |
| Раб. влажность | 5 to 95% RH (Non-Condensing) |
| Voltage - Isolation | 3 kV |
| Диап. вх. напр. | 85-264 Vac |
| Темп. хранения | -40°C to +85°C |
| Vibration operating | IEC 60068-2-6, Sine Wave: 10 Hz to 500 Hz @ 19.6 m/s² (2 G peak); displacement of 0.35mm; 10 min per cycle, 60 min for X direction |
| Степень защиты | IP20 |
| Limited power source | CB scheme IEC 62368-1 |
| Shock test operating | IEC 60068-2-27, Half Sine Wave: 10 G for duration of 11 ms; 1 time in X axis |
| Примечание | DRL-24V75W1AZ |
| Operating Temperature | -20°C ~ 70°C (With Derating) |
| Диапазон вх. частоты | 47-63 Hz |
| Раб. температура | -20°C to +70°C (-30°C Cold Start) |
| Категория перенапряжения | II |
| Current - Output (Max) | 3.125A |
| Диап. вх. DC | 120-375 Vdc |
| Expected cap life time | 10 years |
| Изоляция вход-земля | 2.0 KVac |
| Изоляция вх-вых | 3.0 KVac |
| Защита от перенапряжения | < 33.6 V, SELV Output, Latch Mode |
| Электростатический разряд | IEC 61000-4-2 Level 4 Criteria A1) Air Discharge: 15 kV, Contact Discharge: 8 kV |
| Изоляция выход-земля | 0.5 KVac |
| Nominal input frequency | 50-60 Hz |
| Vibration non operating | IEC 60068-2-6, Random: 5 Hz to 500 Hz; 2.09 Grms; 20 min per axis for all X, Y, Z directions |
| Тип упаковки | Штучный товар |
| DC Voltage - Input (Max) | 375V |
| DC Voltage - Input (Min) | 120V |
| Shock test non operating | IEC 60068-2-27, Half Sine Wave: 50 G for duration of 11 ms; 3 times per direction, 9 times in total |
| Защита от КЗ | Hiccup Mode, Non-Latching |
| Температура снижения мощности | -10°C to -20°C de-rate power by 1% / °C, > 40°C de-rate power by 1.67% / °C @ 115 Vac, > 50°C de-rate power by 2.5% / °C @ 230 Vac |
| Factory set point tolerance | 24 Vdc ± 2% |
| Защита от перегрева | Latch Mode |
| Снижение мощности по входу | < 100 Vac de-rate power by 1.33% / Vac |
| Start up with capacitive loads | 5000 µF Max |
| Диапазон регулировки выходного напряжения | 21.6-26 Vdc |
| Overload overcurrent protection | 105 - 133% of rated load current, Constant current limit, Auto-recovery |
| Мощность, Вт | 75 |
