Источник питания, однофазный, 24VDC / 10A, 240W; диапазон входных напряжений: 94 - 264VAC; габариты (мм): 123,6x40x116,8, вес 0,62 кг, монтаж: на DIN рейку
У поставщика
ПроизводительDelta Electronics
У поставщиков
4 шт.
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 331,83 |
Описание

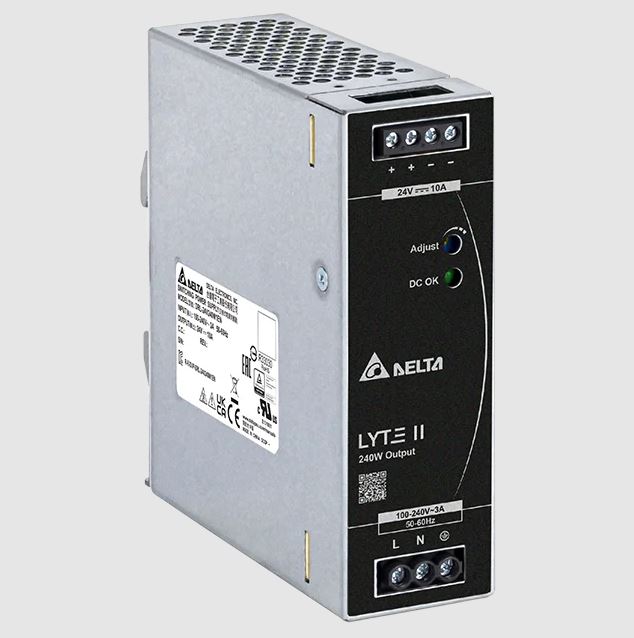

Источник питания Delta Electronics DRL-24V240W1EN — однофазный блок на 24 В постоянного тока. Модель выдает ток до 10 А при мощности 240 Вт, работает от сети 94–264 В переменного тока и монтируется на DIN-рейку. Компактные габариты (123,6x40x116,8 мм) и вес 0,62 кг делают его удобным для установки в шкафах автоматики. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| MTBF | > 700,000 hrs (Telcordia SR-332, I/P: 115 Vac & 230 Vac, O/P: 100% load, Ta: 25°C) |
| Pard | < 150 mVpp @ 0°C to +70°C, < 450 mVpp @ -30°C to 0°C |
| Шум | Sound Pressure Level (SPL) < 25 dBA (1 Meter from power supply) |
| Серия | LYTE II DRL-240W |
| Immunity | EN/BS EN 55035, KN 35 (24 V model only), EN/BS EN 61000-6-2; EN/BS EN 61000-6-1 |
| Тип монтажа | Standard TS35 DIN Rail in accordance with EN 60715 |
| Emissions | CISPR 32, EN/BS EN 55032, EN/BS EN 61000-6-4, AS/NZS CISPR32, EN/BS EN 61204-3, KN 32 (24 V model only); FCC Title 47, EN/BS EN 61000-6-3: Class B; EN/BS EN 61204-3 |
| Indicator | Green LED (DC OK) |
| Время нарастания | 30 ms typ. @ 115 Vac & 230 Vac |
| Размеры | 123.6 x 40 x 116.8 mm (4.87 x 1.57 x 4.60 inch) |
| Входной провод | AWG 18-12 |
| Вес ед. | 0.62 kg (1.37 lb) |
| Выходной провод | AWG 18-12 |
| Время удержания | 20 ms typ. @ 115 Vac (100% load), 20 ms typ. @ 230 Vac (100% load) |
| Модель | DRL-24V240W1EN |
| Вых. мощность | 240 W max |
| Тип продукта | DIN Rail Power Supply |
| Вх. ток | 2.5 A typ. @ 115 Vac, 1.3 A typ. @ 230 Vac |
| Внутренний предохранитель | T4 A / 250 V at L pin |
| Время запуска | 500 ms typ. @ 115 Vac & 230 Vac |
| Cooling system | Convection |
| Terminal input | 3 Pins (Rated 300 V / 30 A) |
| Ток утечки | < 0.75 mA @ 240 Vac |
| Рег. линии | ± 0.5% @ 115 Vac & 230 Vac |
| Рег. нагрузки | ± 0.5% |
| Terminal output | 4 Pins (Rated 300 V / 20 A) |
| Terminal torque | 4 Kgf.cm (3.47 lbf.in) max |
| Dynamic response | ± 10% @ 115 Vac & 230 Vac input, 10-100% load (Slew Rate: 2.5 A/μs, 50% duty cycle @ 5 Hz & 10 kHz) |
| Степень загрязнения | 2 |
| Станд. безоп. | CB scheme IEC 62368-1, IEC 60950-1, IEC 61010-1 & -2-201; TUV Bauart EN 62368-1, EN 61010-1 & -2-201; UL/cUL UL 62368-1; BSMI CNS14336-1; EAC TP TC 004/2011; KC K 60950-1 (24 V model only); CE EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU; UKCA Electrical Equipment (Safety) Regulations 2016 and Electromagnetic Compatibility Regulations 2016 |
| Описание | Power Supplies - DIN Rail Mount 240W / 24V |
| Средний КПД | 88% typ. @ 115 Vac (25%, 50%, 75%, 100%) |
| Case cover chassis | SGCC / Aluminum |
| Макс. пусковой ток | 40 A typ. @ 230 Vac (Cold Start) |
| Рабочая высота | 0 to 5,000 Meters (16,400 ft.) |
| Раб. влажность | 20 to 90% RH (Non-Condensing) |
| Диап. вх. напр. | 90-264 Vac |
| Темп. хранения | -40°C to +85°C |
| Vibration operating | IEC 60068-2-6, Sine Wave: 10 Hz to 500 Hz @ 19.6 m/s² (2 G peak); 10 min per cycle, 60 min for X direction |
| Ном. вых. ток | 10.0 A |
| Ном. выходное напряжение | 24 Vdc |
| Shock test operating | IEC 60068-2-27, Half Sine Wave: 10 G for duration of 11 ms; 1 time in X axis |
| Примечание | DRL-24V240W1EN |
| Диапазон вх. частоты | 47-63 Hz |
| Ном. входное напряжение | 100-240 Vac |
| Раб. температура | -30°C to +70°C (-40°C Cold Start) |
| Категория перенапряжения | II (Compliance to EN 62477-1 OVC III with 2000 meters altitude) |
| Efficiency at 100 load | 90.0% typ. @ 230 Vac |
| Expected cap life time | 10 years (230 Vac, 50% load @ 40°C) |
| Защита от перенапряжения | < 33.6 V, SELV Output, Latch Mode |
| Nominal input frequency | 50-60 Hz |
| Vibration non operating | IEC 60068-2-6, Random: 5 Hz to 500 Hz (2.09 G); 20 min per axis for all X, Y, Z direction |
| Тип упаковки | Штучный товар |
| Power factor at 100 load | > 0.95 @ 115 Vac & 230 Vac |
| Protection against shock | Class I with PE connection |
| Shock test non operating | IEC 60068-2-27, Half Sine Wave: 50 G for duration of 11 ms; 3 times per direction, 9 times in total |
| Защита от КЗ | Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed) |
| Потр. без нагр. | 0.21 W max @ 115 Vac & 230 Vac |
| Factory set point tolerance | 24 Vdc ± 1% |
| Защита от перегрева | Latch Mode |
| Power de rating temperature | > 50°C de-rate power by 2.5 % / °C @ 230 Vac |
| Power de rating input voltage | < 100 Vac de-rate power by 1% / Vac |
| Start up with capacitive loads | 8,000 µF Max |
| Диапазон регулировки выходного напряжения | 21.6-26.4 Vdc |
| Overload overcurrent protection | 105 - 150% of rated load current, Auto-recovery Continuous current limit Mode (Vo > 80%) |
| Galvanic isolation input to ground | 2.0 KVac |
| Galvanic isolation input to output | 3.0 KVac |
| Galvanic isolation output to ground | 1.0 KVac |
| Мощность, Вт | 240 |
| Напряжение, В | 24 |
