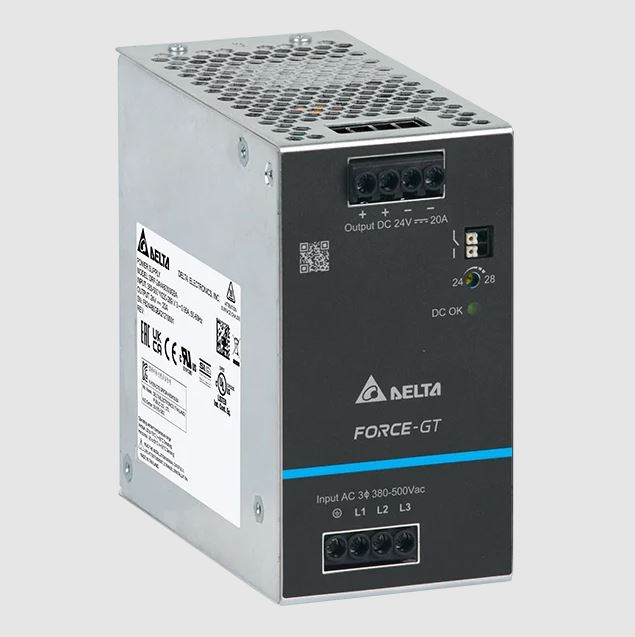

Источник питания, трехфазный, 24VDC / 20A, 480W, диапазон входных напряжений: 3x320 - 575VAC, габариты (мм): 124x65x127.3, вес 1,2 кг, монтаж: на DIN рейку
У поставщика
ПроизводительDelta Electronics
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13 276,35 |
Описание
Трехфазный источник питания Delta Electronics на 24 В постоянного тока. Модель выдает ток до 20 А при мощности 480 Вт и работает от сети 320–575 В переменного тока. Компактный корпус монтируется на DIN-рейку. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| MTBF | >600,000 hours |
| Модель | DRF-24V480W3GBA |
| Вес | 1.2 kg |
| Корпус | DIN rail module |
| Тип монтажа | DIN-рейка TS 35 |
| Время нарастания | 100ms typ |
| Размеры | 124 x 65 x 127.3 mm |
| КПД | 94.0% typ @ 100% load |
| Помехоустойчивость | EN/BS EN 55024, EN/BS EN 55035, KS C 9835 |
| Время удержания | 20ms typ |
| Вых. мощность | 480W |
| Коэф. мощности | >0.90 @ 3x400VAC, >0.88 @ 3x500VAC |
| Тип продукта | DIN Rail Power Supply, 3 Phase |
| Класс безопасности | Class I with PE connection |
| ЭМС излучение | EN/BS EN 61000-6-3, CISPR 32, EN/BS EN 55032, KS C 9832, FCC Title 47 Class B |
| Вх. ток | <0.85A @ 3x400VAC, <0.73A @ 3x500VAC |
| Внутренний предохранитель | T3.15A |
| Время запуска | 1000ms typ |
| Тип клеммы | винтовая клемма |
| Cooling system | Convection |
| Пусковой ток | 35A typ cold start |
| Вых. ток | 20A |
| Напряжение, В | 24 |
| Снижение мощности | Vertical >55°C de-rate 3.33%/°C; Horizontal >25°C de-rate 2.5%/°C; 2-phase de-rate to 80% |
| Ток утечки | <3.5mA @ 3x500VAC |
| Рег. линии | <40mV |
| Рег. нагрузки | <200mV |
| Dynamic response | ±5% @ 1.5-100% load |
| Станд. безоп. | EN/BS EN 60204-1, IEC/EN/BS EN 62477-1, IEC 62103, UL/cUL recognized, CB scheme, UKCA, CE |
| Описание | Power Supplies - DIN Rail Mount DIN-Rail PS 480W / 24V (coated, 3ph) |
| Expected cap life | 10 years |
| Степень защиты | IP20 |
| Средний КПД | 92.0% typ |
| Рабочая высота | 0-2500m OVC III, 2500-6000m OVC II |
| Раб. влажность | 5 to 95% RH non-condensing |
| Output ripple pard | <150mVpp |
| Макс. емк. нагр. | 20000µF |
| Примечание | DRF-24V480W3GBA |
| Диапазон вх. частоты | 47-63Hz |
| Ном. входное напряжение | 3x380-500VAC |
| Cold start temperature | -40°C |
| Диап. вх. DC | 450-800VDC |
| Защита от перегрузки | 110-150% rated load current, auto-recovery, constant current mode |
| Защита от перенапряжения | <35V, hiccup mode, auto-recovery |
| Тип упаковки | Штучный товар |
| Защита от КЗ | Hiccup mode, non-latching, auto-recovery |
| Isolation input to ground | 2.0kVAC |
| Isolation input to output | 4.0kVAC |
| Power dissipation no load | <7.0W |
| Диап. темп. хр. | -40°C to +85°C |
| Input voltage range 2phase | 2x340-575VAC |
| Input voltage range 3phase | 3x320-575VAC |
| Isolation output to ground | 1.5kVAC |
| Диап. раб. темп. | -25°C to +70°C (3-phase), -25°C to +60°C (2-phase) |
| Защита от перегрева | 60-80°C surrounding air temperature @ 100% load, auto-recovery |
| Power dissipation full load | <33.0W |
| Isolation dc ok relay to ground | 1.5kVAC |
| Isolation dc ok relay to output | 0.5kVAC |
| Диапазон регулировки выходного напряжения | 24-28VDC |
| Мощность, Вт | 480 |
